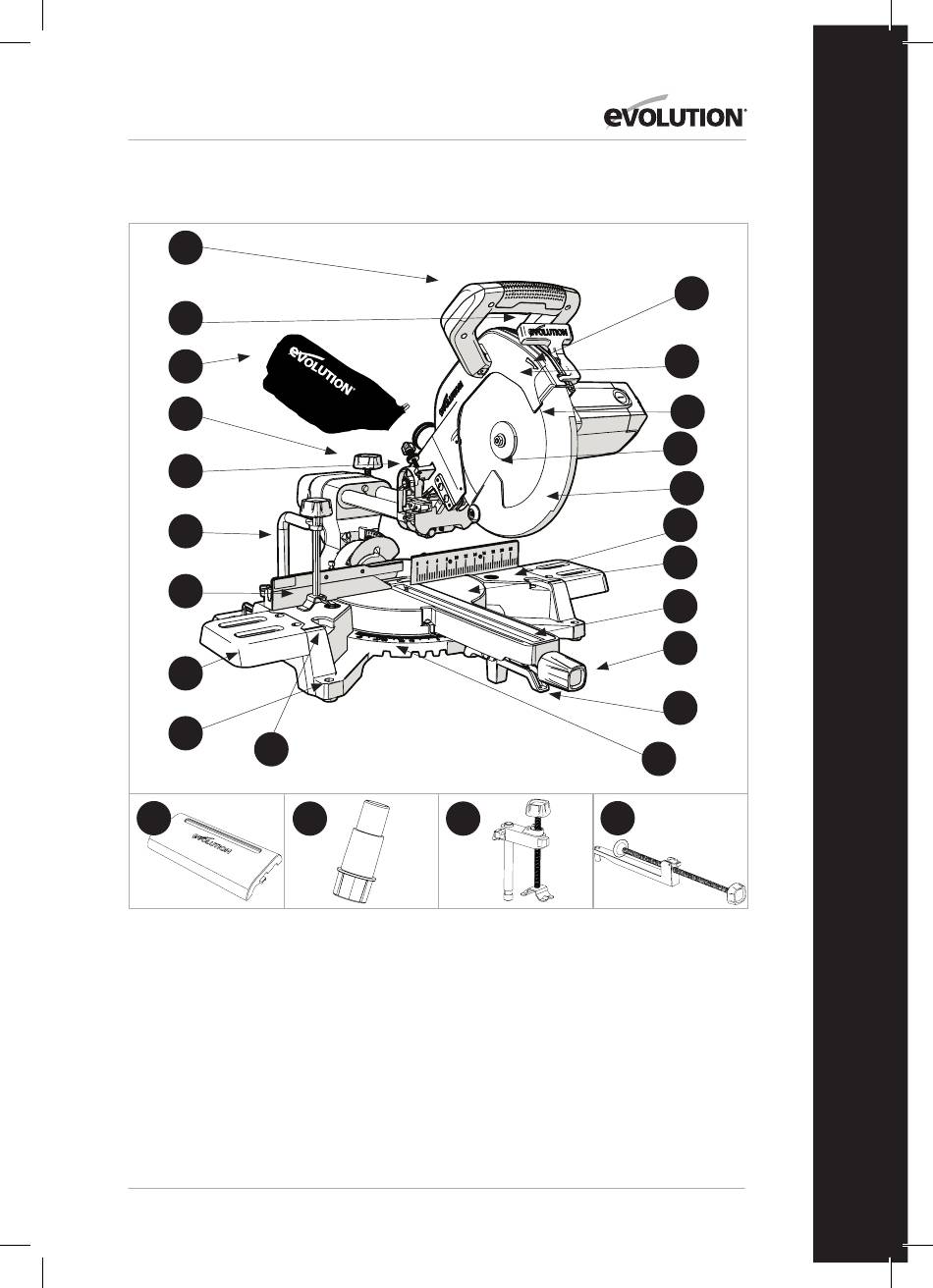

OPIS MASZYNY
1
2
3
4
5
6
7
8
9
10
22
23
1. UCHWYT DO CIĘCIA
2. DŹWIGNIA BLOKADY OSŁONY TARCZY
3. WOREK NA PYŁ*
4. ŚRUBA BLOKUJĄCA POSUW
5. MIERNIK GŁĘBOKOŚCI
6. ZACISK PRZYTRZYMUJĄCY
7. OGRANICZNIK PRZESUWNY
8. ELEMENTY PRZEDŁUŻAJĄCE STÓŁ
URZĄDZENIA
9. OTWÓR DO MOCOWANIA (x4)
10. PRZEDNIE OTWORY DO MONTAŻU ZACISKU
(x2)
11. STRZAŁKA WSKAŹNIKA OBROTU OSTRZA
12. GÓRNA OSŁONA TARCZY
13. GŁOWICA TNĄCA
*W oryginalnym zestawie R255SMS+.
25
24
14. TARCZA
15. DOLNA OSŁONA TARCZY
16. STÓŁ
17. STÓŁ OBROTOWY
18. PODKŁADKA STOŁOWA
19. POKRĘTŁO BLOKOWANIA UKOSU
20. DŹWIGNIA BLOKUJĄCA PROGI DOMYŚLNE
21. SKALA REGULACJI KĄTA UKOSU
22. OSTŁONA PROWADNICY POSUWU *
23. DAPTER OTWORU DO USUWANIA PYŁU*
24. 3-CZĘŚCIOWY ZACISK PRZYTRZYMUJĄCY*
25. ZACISK PRZEDNI *
179
11
12
13
14
15
16
17
18
19
20
21
