MONTAGGIO E PREPARAZIONE
(7.1)
ATTENZIONE: Scollegare sempre la sega
dalla fonte di alimentazione prima di
eseguire qualunque regolazione.
Sono richieste alcune operazioni minime di
montaggio prima della messa in funzione
del presente utensile. Attraverso tali
procedure di montaggio, il proprietario/
operatore acquisirà una preziosa conoscenza
delle molte caratteristiche avanzate del
presente apparecchio. Ciò dovrebbe
consentire all'operatore di sfruttare a pieno
le potenzialità di questi utensili durante il
funzionamento.
Avvertenza: Studiare gli schemi che
illustrano l'apparecchio montato.
Si acquisirà in tal mondo una preziosa
conoscenza che sarà d'aiuto nella
procedura di montaggio.
ATTREZZI NECESSARI
PER IL MONTAGGIO E LE
REGOLAZIONI
Chiave esagonale - In dotazione e riposta in
un alloggiamento dedicato sull'apparecchio
stesso. (Fig. 1)
Cacciavite a punta piatta – Non in dotazione.
Chiave inglese da 10mm – Non in dotazione.
Chiave a brugola da 5mm – Non in dotazione.
Avvertenza: La fase di montaggio consiste in
un'unica procedura.
Una volta completato con successo il
montaggio, si sconsiglia di effettuare alcun
tentativo di smontaggio.
Il proprietario/operatore dovrà installare
anche la lama e alcuni componenti di
dimensioni più ridotte.
Avvertenza: Finito il montaggio e prima
di mettere in funzione l'apparecchio, è
necessario effettuare un controllo di sicurezza
(vedere pagina 166).

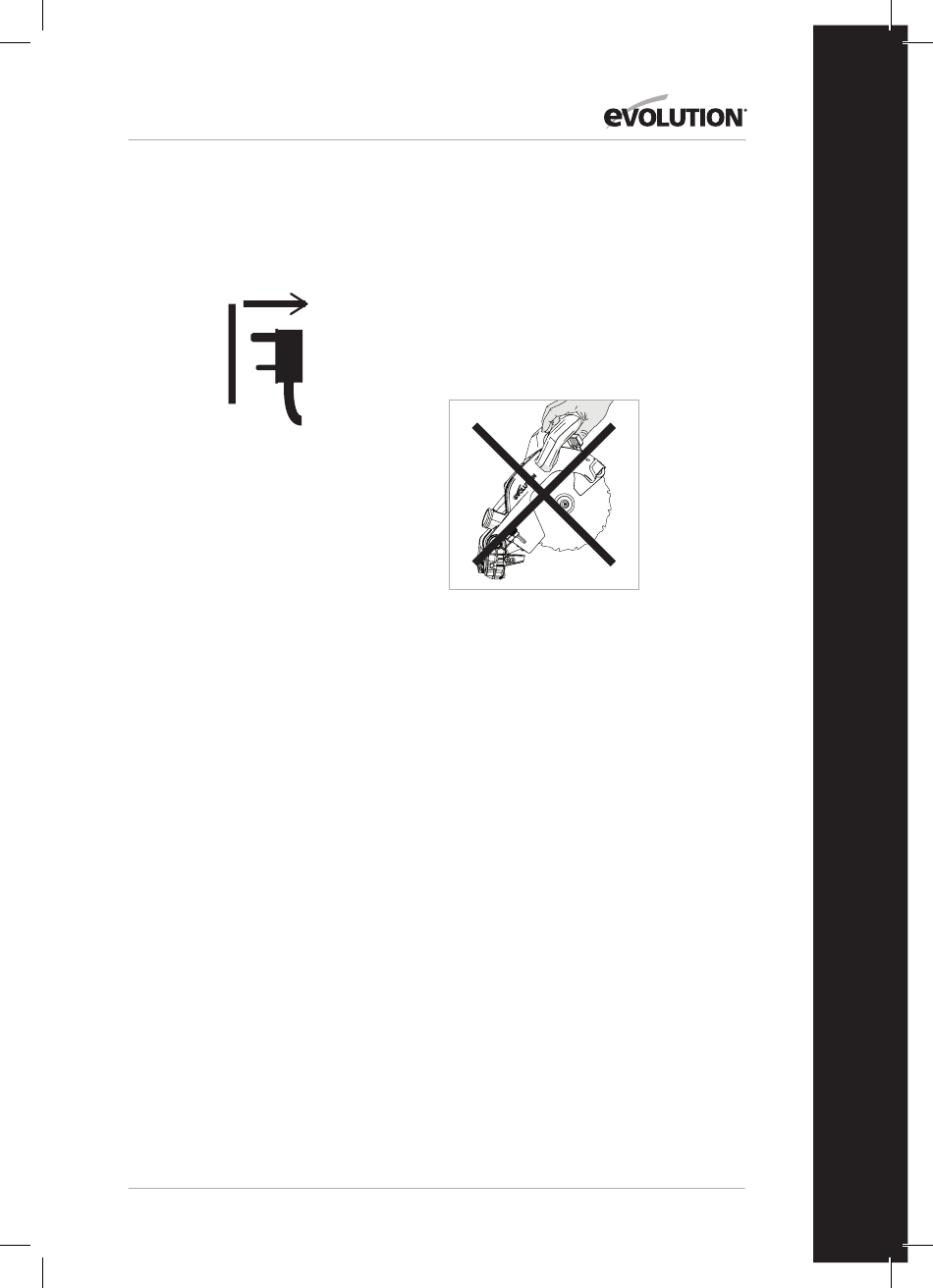

WARNING: In nessuna circostanza
collegare la testa da taglio a una fonte di
alimentazione e cercare di impiegare il
presente utensile come una sega circolare
a mano.
CONOSCERE I COMPONENTI
Sono presenti quattro (4) parti principali da
assemblare (inclusa la lama), e due (2) altre
parti più piccole da collegare. Inoltre la lama (in
dotazione) dovrà essere inserita.
• La base girevole e il manico per lo smusso
(Fig. 2)
• Gli steli a scorrimento del carrello (Fig. 3)
• La testa da taglio (nella posizione di blocco
verso il basso nel momento in cui è estratta
dall'imballaggio) (Fig. 4)
• La lama (Fig. 5)
Avvertenza: Si consiglia di inserire la lama come
ultimo componente. Essa deve essere installata
solo al termine delle procedura di montaggio e
dopo aver sottoposto l'apparecchio alle relative
verifiche di sicurezza (vedere pagina 166).
MANOPOLA DI BLOCCAGGIO ANGOLO DI
BISELLO (Fig. 6)
Il tappo filettato della manopola di bloccaggio
dell'angolo di bisello scorre attraverso un
foro situato su lato anteriore della maniglia di
bloccaggio bisello (Fig. 7) e quindi si avvita in un
attacco filettato internamente, posto alla base
dell'apparecchio.
