15 SPÉCIFICITÉS DU TAPIS S8126
Alignement et fixation des
extrémités du tapis
CONSEIL DE FABRICATION
Pour obtenir de meilleurs résultats, utilisez un
système de raccordement de 24" et procédez à
l'alignement du tapis avec les barres
d'entraînement orientées vers le bas.
Pour aligner et fixer les extrémités du
tapis S8126 devant être raccordées, assurez-
vous de suivre ces étapes lors de la procédure.
Suppression de la tension du tapis
Pour limiter la tension exercée sur les
extrémités du tapis, assurez-vous que
suffisamment de mou est disponible de chaque
côté du dispositif de serrage.
Vérification de la présence de
cales et de languettes de tapis
1. Assurez-vous que les cales de ruban sont
présentes au niveau des bords lisses du tapis.
2. Assurez-vous qu'une (1) languette de tapis
est présente entre chaque goujon pivotant et axe
de positionnement. Si des languettes de tapis
sont manquantes, Voir Utilisation des
languettes de tapis fines pour maintenir les
extrémités du tapis à la page 15-2.

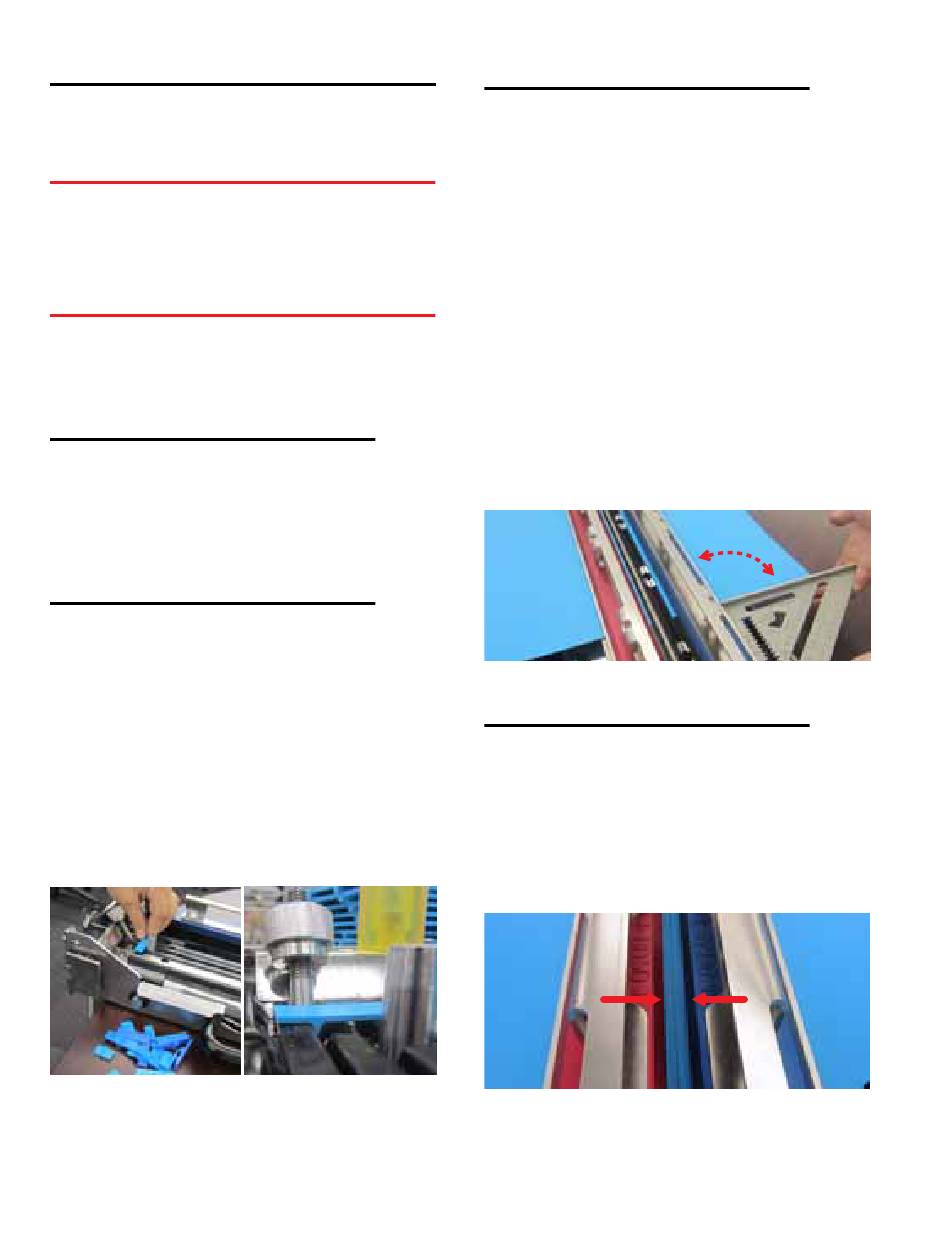

Figure 15I : Positionnement des languettes de
tapis fines sur les barres rainurées
15-4
Inspection répétée de
l'alignement
Vérification de l'alignement parallèle Assurez-
vous que les extrémités du tapis sont
effectivement parallèles aux barres rainurées
lorsque vous positionnez les tapis et alignez les
extrémités de celui-ci pour la première fois,
mais également avant le raccordement.
Vérification de l'alignement perpendiculaire
Utilisez une équerre pour vérifier que chaque
bord du tapis est perpendiculaire au guide de
découpe lorsque vous positionnez les tapis et
alignez les extrémités de celui-ci pour la
première fois, mais également avant le
raccordement.
Figure 15J : Vérification à l'aide d'une équerre
Maintien de la manivelle lors de
l'alignement
Ouvrez et fermez délicatement le dispositif de
serrage pour contrôler l'alignement de
l'extrémité du tapis. Ne laissez pas les
extrémités du tapis entrer en contact.
Figure 15K : Inspection des extrémités en contact
Système de raccordement de tapis v. 2.0
90°
