CHANGEMENT DU GUIDE RAINURÉ
Si le guide rainuré nécessaire n'est pas orienté vers le haut, inversez les plaques de guidage rainurées
en suivant les instructions ci-après.

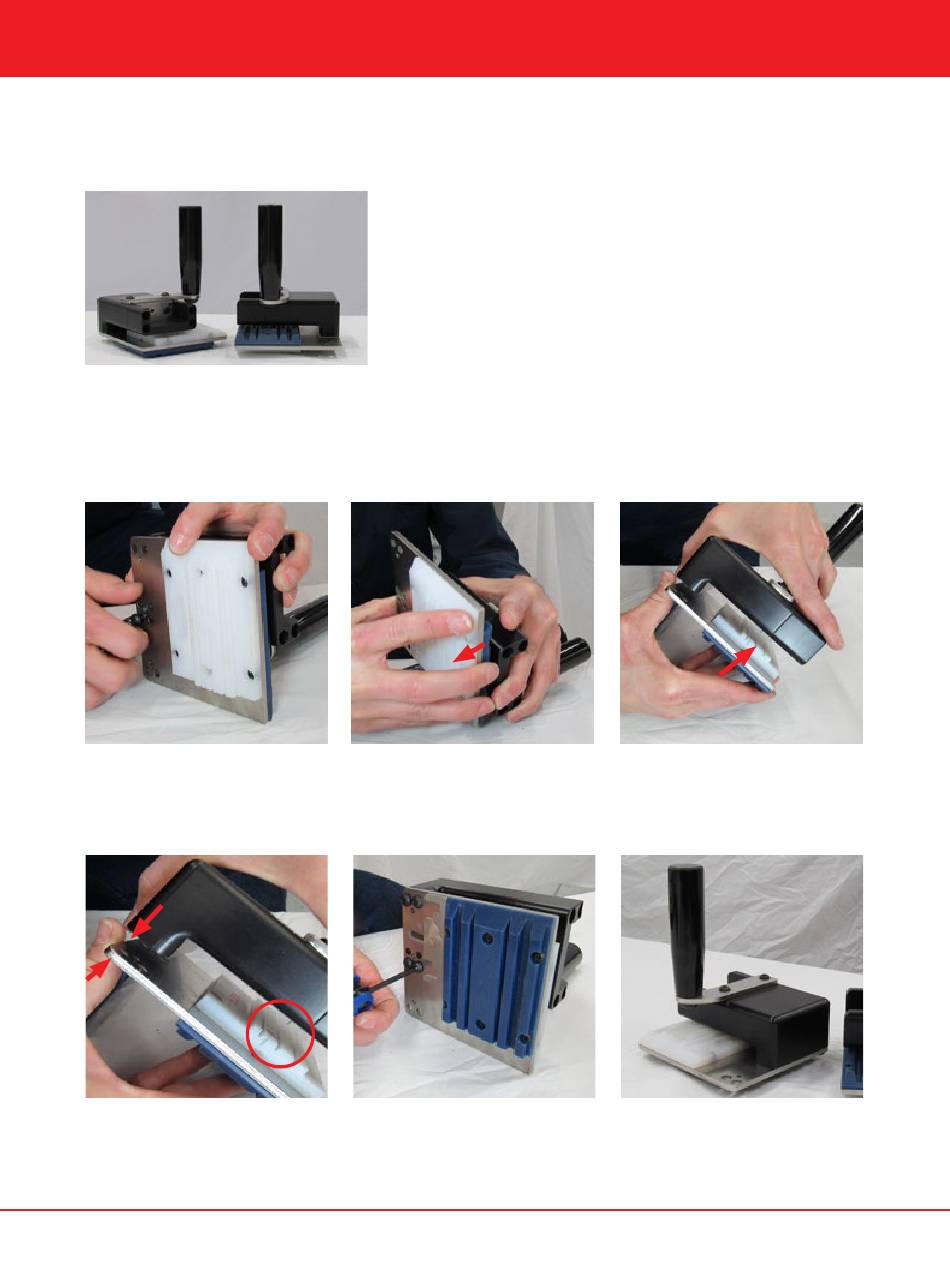

Figure 4 :
Positions du guide rainuré
1.
Utilisez une clé hexagonale de 4 mm pour retirer les quatre (4) vis qui maintiennent le corps de l'outil
et la plaque. Ne desserrez PAS la vis de la cale.
2.
Déposez la plaque de guidage et retournez-la de manière à ce que le guide rainuré soit orienté vers
le haut.
Figure 5 :
Inversion de la plaque rainurée de manière à ce que le guide sur la partie inférieure soit orienté vers le haut
3.
Alignez la lame avec la fente du guide rainuré et les axes du corps avec les trous de la plaque de
guidage.
4.
Fixez la plaque de guidage au corps avec quatre (4) vis.
Figure 6 :
Remontage de l'outil
„
Manuel de l'utilisateur–Outil portatif de préparation de tapis ThermoDrive v. 2.0
Intralox, L.L.C.
Guide rainuré bleu : Tapis 8026 et 8050
Guide rainuré blanc : actuellement non utilisé
