DS2 GUIDE RAPIDE
MONTAGE MÉCANIQUE
Le récepteur et l'émetteur doivent être montés, leurs surfaces sensibles placées vis-à-vis l'une de l'autre,
avec les connecteurs disposés du même côté et à une distance comprise entre 0.3 et 5 m. Pour les
versions à entraxe optique 6.75 mm, 0.3-10 m pour les versions à entraxe optique 25 mm.
Pour la fixation, utiliser les goujons filetés standard en les insérant dans les rainures sur les deux unités.
Selon l'application et/ou le type de support sur lequel il faut fixer les deux barres, on peut directement
utiliser les goujons d'assemblage ou les équerres de fixation rigides standard.
Il est en outre conseillé de tenir une distance minimum de 0.5 m des objets réfléchissants placés à
l'extérieur de la zone de détection.
CONNEXIONS ÉLECTRIQUES

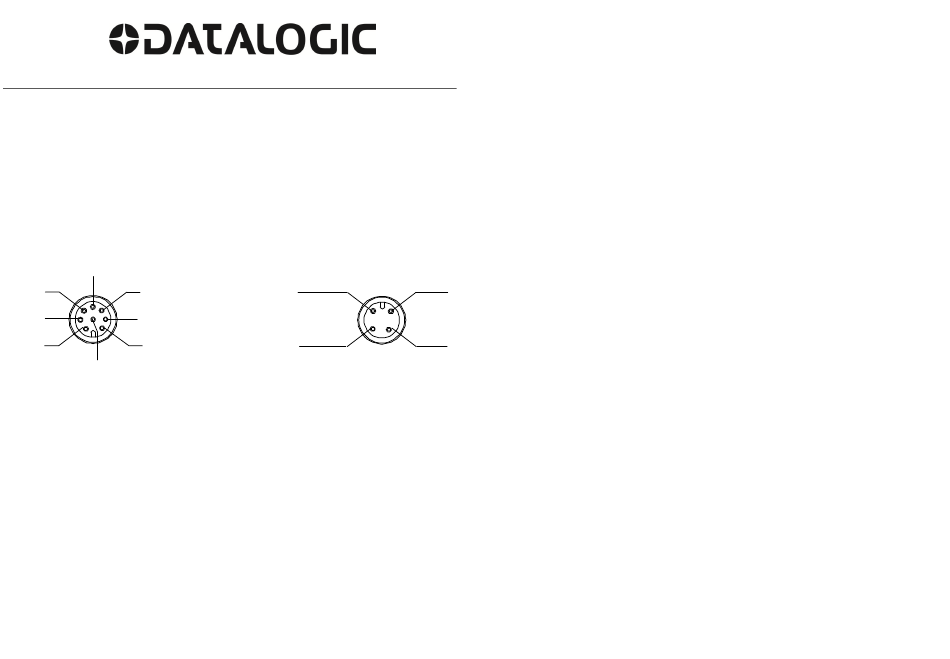

Toutes les connexions électriques aux unités sont réalisées au moyen d'un connecteur M12
mâle à 8 pôles pour le récepteur et à 4 pôles pour l'émetteur.
AUTO-APPRENTISSAGE /
(MAINTIEN SORTIE) / (VALIDATION DE LA SORTIE SÉRIE)
RX/TX + SORTIE À COMMUTATION
5
6 4
7 3
TERRE
SORTIE ANALOGIQUE
2
1
+VCC
RX/TX -
8
SYNC
FONCTIONNEMENT DE LA SORTIE NUMÉRIQUE
La détection est activée chaque fois qu'il y a interruption d'au moins un faisceau à l'intérieur de la zone de
détection ; l'activation provoque une variation d'état de la sortie à commutation (signalée par l'allumage de
la led jaune sur l'interface LED).
Le DS2 dispose d'une série de fonctions (voir ci-dessous) susceptibles d'intervenir sur la sortie à
commutation.
 Mode de la sortie à commutation (Switching Output Mode) : indique si le courant circule dans le
dispositif de commutation pendant la détection ; la sortie peut être normalement fermée (N.F.) ou
normalement ouverte (N.O.).
 Paramétrage du retard à la réinitialisation de la détection (Switching Output Delay) : permet de
retarder la réinitialisation du mode de la sortie à commutation après la détection. On peut sélectionner
l'étendue du retard.
 Saisie et détection (auto-apprentissage) : permet une détection conditionnée de l'objet à l'intérieur de
la zone de détection : si l'objet correspond (indépendamment de la résolution) à l'objet saisi en cours
d'acquisition (auto-apprentissage), la sortie à commutation change d'état. Inversement, il n'y a aucun
changement. On peut choisir les modes ci-dessous :
- détection absolue (absolute teach-in detection), la sortie change d'état uniquement si l'on détecte le
même objet saisi et dans la même position où il a été saisi
- détection relative (relative teach-in detection), la sortie change d'état uniquement si l'on détecte
(indépendamment de la résolution) le même objet saisi, sans tenir compte de la position où il a été
saisi.
INUTILISÉ
+VCC
1
2
TERRE
SYNC
4
3
FONCTIONNEMENT DE LA SORTIE ANALOGIQUE
 La sortie analogique 0-10 V fournit une information limitée par rapport aux informations pouvant être
obtenues de la sortie série ; certaines fonctions ont vraiment un sens seulement si elles sont prélevées
dans un domaine série.
 Il y a 2 modes de mesure pouvant être sélectionnés par commutateur DIP. En mode mesure absolue la
sortie analogique est proportionnelle au nombre total d'optiques interrompues, alors qu'en mode mesure
relative elle est proportionnelle à la dernière optique interrompue.
 Il est en outre possible de sélectionner, uniquement au moyen de commutateur DIP, le faisceau de
référence à partir de celui le plus proche du connecteur (référence d'usine) jusqu'à celui le plus éloigné,
situé à l'opposé de la barre, de sorte que le niveau de la tension analogique de sortie soit minimum
(positive ramp 0-10 V) ou maximum (negative ramp 10-0V) au moment de l'assombrissement du
faisceau de référence d'usine.
FONCTIONNEMENT DE LA SORTIE SÉRIE RS-485
La mise à jour de la donnée sur la sortie série se fait généralement en fin de chaque cycle de balayage ;
cela influence remarquablement le temps de réponse du DS2, résultant ainsi être fonction du baud rate de
la sortie série, de la structure de la donnée et de la richesse d'information qu'on veut transférer à la sortie
série pour l'application. Pour que le dispositif soit polyvalent, quelle que soit l'utilisation, on a mis à
disposition quelques commandes de configuration de la sortie série. Il est évident que celles-ci ne peuvent
être pleinement utilisées qu'avec l'interface utilisateur à distance.
 Sélection de la vitesse de transmission (baud rate) : permet de varier la vitesse de communication de
la sortie série ; bien que le standard 485 assure une marge optimale d'immunité contre les parasites,
régler la vitesse de transmission aux valeurs les plus élevées peut sensibiliser davantage le système.
Évaluer la vitesse qui convient à l'application, à l'équipement et au câblage.
 Sélection du standard de transmission : permet de choisir la structure de la donnée livrée de la sortie
série ; on peut choisir entre ASCII et Binaire ; pour une application à priorité de temps il est préférable de
choisir la transmission binaire. Pour des détails sur la transmission de la donnée, se référer au
paragraphe « protocole de transmission ».
 Sélection de la partitionnement de la donnée : permet de partitionner le contenu d'information disponible de la sortie
série. La fonction se distingue entre transmission totale de l'état de chaque faisceau (complete beams status array) ou
transmission partielle (partial) : les deux conditions s'excluent réciproquement ; si l'on sélectionne la transmission partielle, il
faut choisir l'un des modes de mesure susdits. Pour une application à priorité de temps, choisir préférablement la
transmission partielle. Un autre sous-ensemble du mode de transmission partielle est le protocole réduit (short protocol)
où la transmission est purement numérique (binaire) et extrêmement rapide ; la fonction n'est active que pour des mesures
individuelles. Pour des détails sur la transmission de la donnée, se référer au paragraphe « protocole de transmission ».
 Sélection du mode de transfert de la donnée (data sending type) : permet de choisir le moment de
transfert de la donnée à partir de la sortie série ; attendu que le transfert à partir de la sortie série peut
être également inhibé par sélection (via « logiciel » en utilisant la commande spéciale, ou via « hardware
» en programmant l'entrée de validation de la sortie série serial output enable – broche 5 connecteur RX
– sur l'interface utilisateur), on ne peut accéder à la sélection du mode de transfert qu'à distance. On peut
sélectionner 4 options, à savoir : transfert de la donnée à chaque cycle machine (Send every cycle) qui
est la configuration d'usine ; transfert à chaque variation de la sortie à commutation (Send when
switching output changes state) ; transfert à chaque variation de la sortie analogique (Send when
analogue output changes value) ; transfert sur demande de l'utilisateur (Send by host request) au
moyen du bouton de commande spécial sur l'interface : cette dernière condition peut être également
commandée par une commande extérieure, à la suite d'une programmation appropriée du dispositif (pour
les détails, se référer au paragraphe « protocole de transmission »).
PROGRAMMATION LOCALE
La programmation locale et la sélection des fonctions se font au moyen de 2 commutateurs DIP situés à
l'intérieur du cache du récepteur. Pour les relations entre les positions des sélecteurs et les modes
opérationnels, consulter le manuel de l'utilisateur
PROGRAMMATION À DISTANCE
La programmation à distance et la sélection des fonctions s'effectuent au moyen de l'interface utilisateur
(Host interface) sur hôte à distance, en communication avec le DS2 par standard série RS-232.
L'interface est livrée standard dans le cd à l'intérieur de la présentation.
L'interface permet d'accéder à une série de fonctions auxiliaires ; pour toute autre information, consulter le
manuel de l'utilisateur.
