3 RACCORDEMENTS ÉLECTRIQUES
1. Fusible principal
2. Fusible pour chauffage de capteur
3. Fusible pour chauffage de capteur
4. Connecteur pour câble plat de panneau avant
5. Module convertisseur de fibres optiques
(RS2O).
Connecteur émetteur (à gauche), Connecteur
récepteur (à droite)
6. Non utilisé
7. Connecteur D RS-232 (maintenance)
8. Connecteur pour module RS2O et
téléchargement du micrologiciel (alternative)
9. Cavalier pour téléchargement manuel du
micrologiciel
10. Connecteur Ethernet RJ-45 pour
Accès Internet et Modbus TCP/IP
11. Sorties analogiques (source)
Sortie de courant active 1
11 = Isortie1+
12 = Isortie1-
Sortie de courant active 2
13 = Isortie2+
14 = Isortie2-
Copyright © 2021 Labkotec Oy

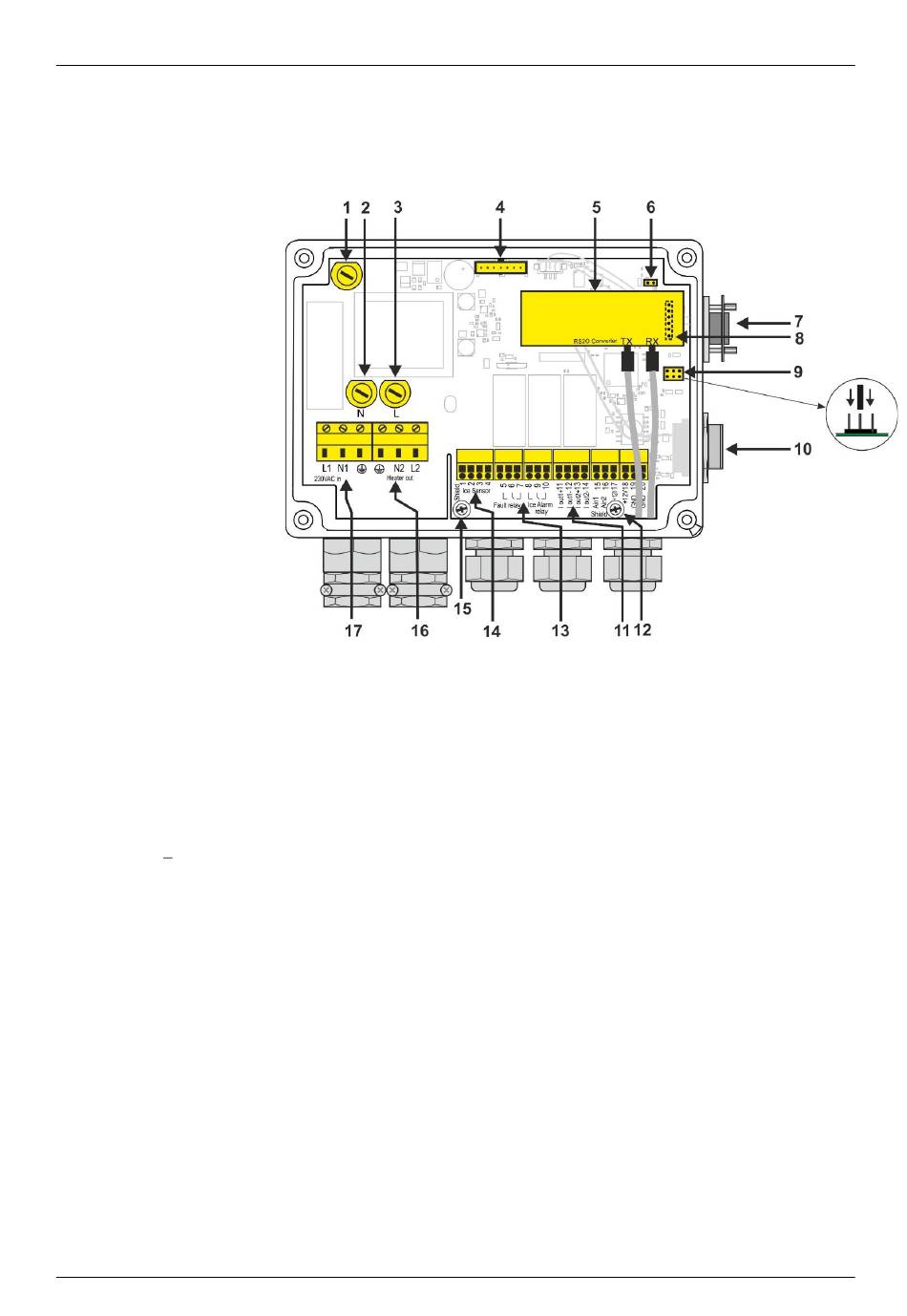

Les interfaces et autres composants importants de la LID sont décrits
dans la liste et la figure ci-dessous.
12. Connecteur blindé du câble de signaux analogiques
13. Sorties relais
Relais de défaut
(normalement excité = pas de défaut)
5 = normalement fermé (NC)
6 = contact commun (CC)
7 = normalement ouvert (NO)
Relais d'alarme de glace
(normalement dé sexcité = pas d'alarme de glace)
8 = normalement ouvert (NO)
9 = contact commun (CC)
10 = normalement fermé (NC)
14. Signal du capteur de glace
15. Connecteur blindé du câble du capteur de glace
16. Chauffage du capteur
17. Alimentation
