DESCRIPTION DES GROUPES PHONIQUES EL632 GB2A / EL642 GB2A

Description des groupes phoniques EL632 GB2A / EL642 GB2A :
( )
Pour obtenir plus d'informations relatives à la plaque à défilement de noms, reportez-vous au guide rapide
*
fourni avec le module N3301 GB2 / N3401 GB2.
Borniers de connexion :
_
+,
:
Positif, négatif (sortie 12 Vcc pour électro-serrure en continu Golmar).
C1
:
Contact « C » pour électro-serrure (relais 1).
NA1
:
Contact « N.A » pour électro-serrure (relais 1).
_
AP ,AP+
:
Entrée pour poussoir extérieur d'ouverture de porte (relais 1).
NA2
:
Contact « N.A » pour électro-serrure (relais 2).
C2
:
Contact « C » pour électro-serrure (relais 2).
_
AP+,AP
:
Entrée pour poussoir extérieur d'ouverture de porte (relais 2).
P1
:
Entrée pour poussoir extérieur d'appel (poussoir 1).
P2
:
Entrée pour poussoir extérieur d'appel (poussoir 2).
BUS
:
Bus de communication (non polarisé).
BUS
:
Bus de communication (non polarisé).
Remarque : voir schémas d'installation pour leur connexion (pages 32 à 43).

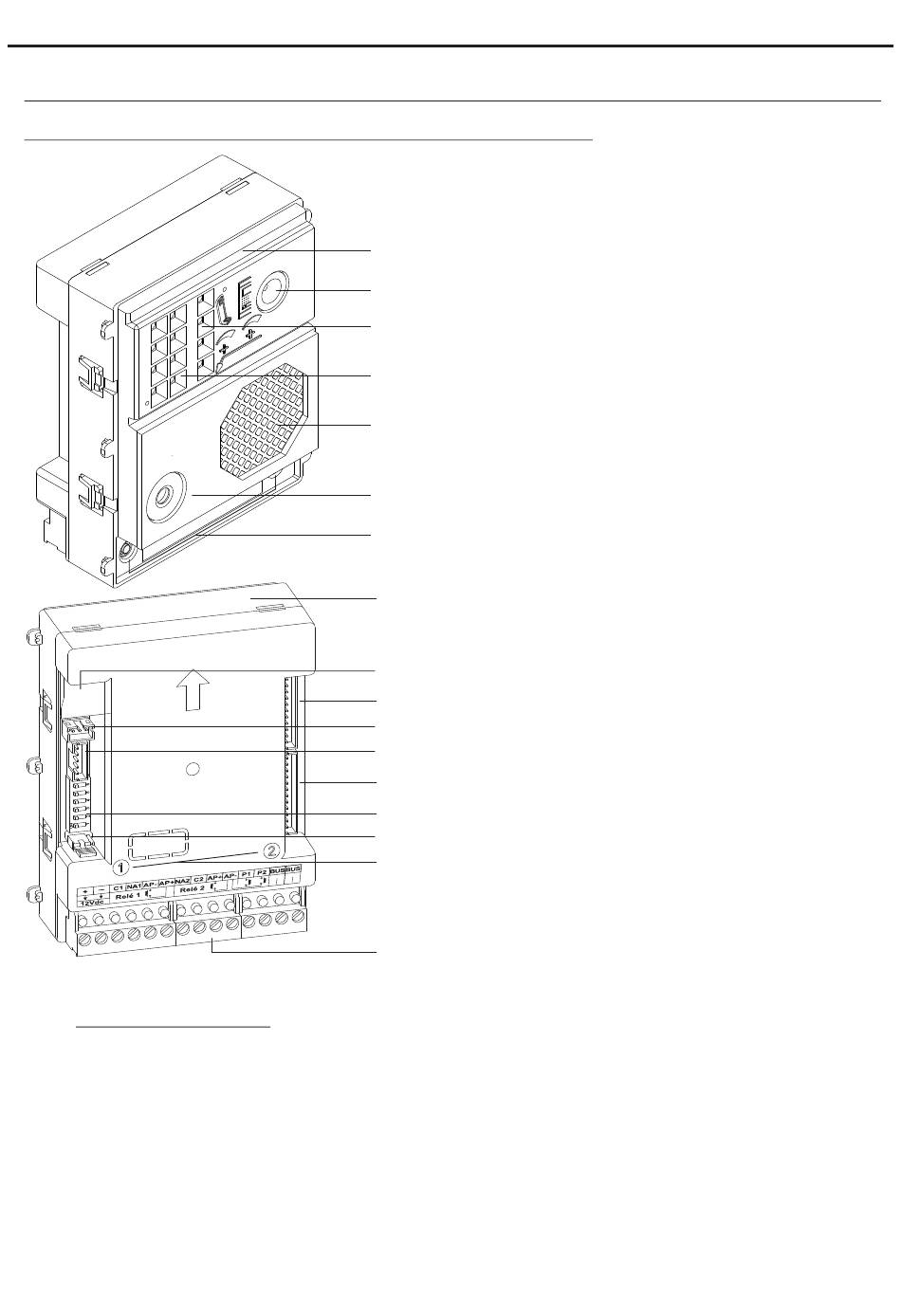

Avant.
Caméra couleur (uniquement groupe phonique EL632 GB2A).
LED (indications visuels pour personnes invalides)
LED (activation de la lumière d'ambiance faible intensité).
Haut-parleur.
Micro.
Poussoirs groupe phonique (x2).
Arrière.
Utilisation interne.
( )
Connecteur module TFT N3422/GB2.
*
Connecteur module Nexa EL3002 GB2/H.
( )
Connecteur module lecteur proximité N3401/GB2.
*
Connecteur de module poussoirs EL610D ou
module de contrôle d'accès clavier N3301/GB2
Micro-interrupteur de configuration.
Ne pas utiliser (utilisation interne).
Numéro du poussoir.
Étrier de connexion (Bus GB2).
