Montage
Pour le modèle avec bouchon d'alésage de montage [A], enfoncer celui-ci jusqu'au bout
dans la bride d'adaptation [B].
Pour le modèle avec bouchon fileté [A], enfoncer celui-ci jusqu'au bout dans la bride
d'adaptation [B].
La taille des vis et le couple de serrage prescrit se trouvent dans le tableau "Tbl-10".
Ouverture de clé [mm]
Couple de serrage [Nm]
5.3
Montage du réducteur sur une machine
Centrer le réducteur sur le banc de machine.
Enduire les vis de fixation de frein-filet (Loctite
Monter le réducteur de sorte que la plaque signalétique demeure lisible.
Les tailles de vis et les couples de serrage prescrits se trouvent au chapitre 9.2 "Indications
pour le montage sur une machine".
Si le réducteur est équipé d'une bride d'adaptation refroidie par liquide, l'instruction à part
« Bride d'adaptation » (nº de document 2022–D063351) s'applique. Le manuel d'utilisation est
disponible sur demande auprès de notre service commercial / service clientèle. Toujours
indiquer le numéro de série concerné.
Pour les réducteurs de type Hygienic Design, WITTENSTEIN alpha GmbH propose les kits
de montage correspondants. Pour leur montage, utiliser la notice d'instruction spéciale « Kit de
montage Hygienic Design » (n° de doc. 2022–D062618). Le manuel d'utilisation est disponible
sur demande auprès de notre service commercial / service clientèle. Toujours indiquer le
numéro de série concerné.

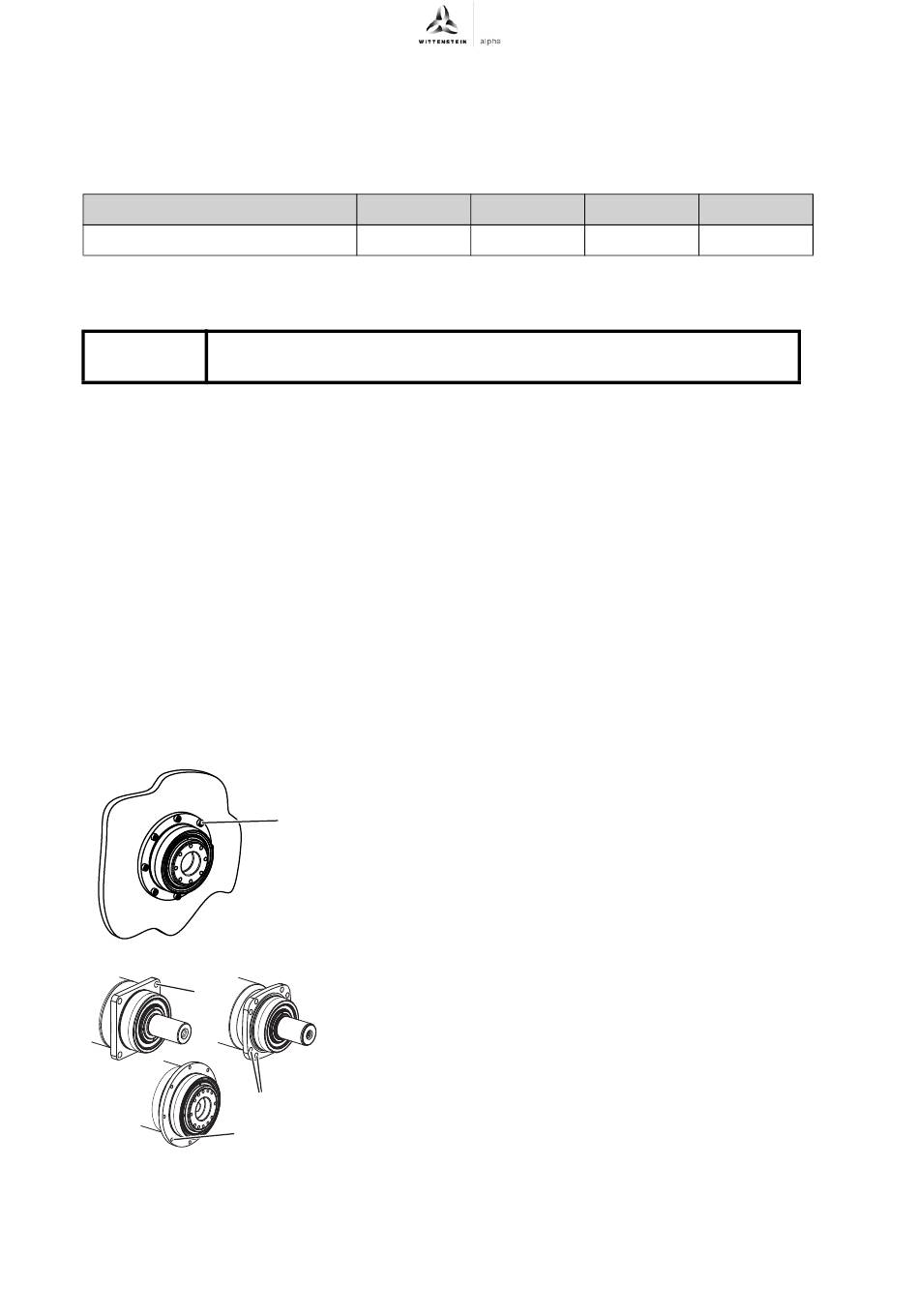

5.3.1 Montage avec trous débouchants
M
fr-16
Tbl-10: Couples de serrage du bouchon fileté
Respecter les consignes de sécurité et d'utilisation relatives au frein-filet
utilisé.
Si le réducteur est équipé d'un centrage arrière pour le
montage côté moteur [M] sur une machine, des remarques
supplémentaires se trouvent dans l'instruction séparée
M
« Centrage arrière pour le montage côté moteur » (nº de
document 2022–D063062). Le manuel d'utilisation est
disponible sur demande auprès de notre service commercial /
service clientèle. Toujours indiquer le numéro de série
concerné.
Nous recommandons de ne pas utiliser de rondelles, dans la
mesure où le matériau de la surface de vissage présente une
pression d'interface suffisante.
Fixer le réducteur sur la machine en introduisant les vis de
fixation dans les trous débouchants [M].
M
M
2022-D062611
+
SP
/SK
5
8
10
35
®
243, par ex.).
+
+
+
/SPK
/SC
/SPC
10
12
50
70
Révision: 03
+
+
/HG
