Montage
5.2

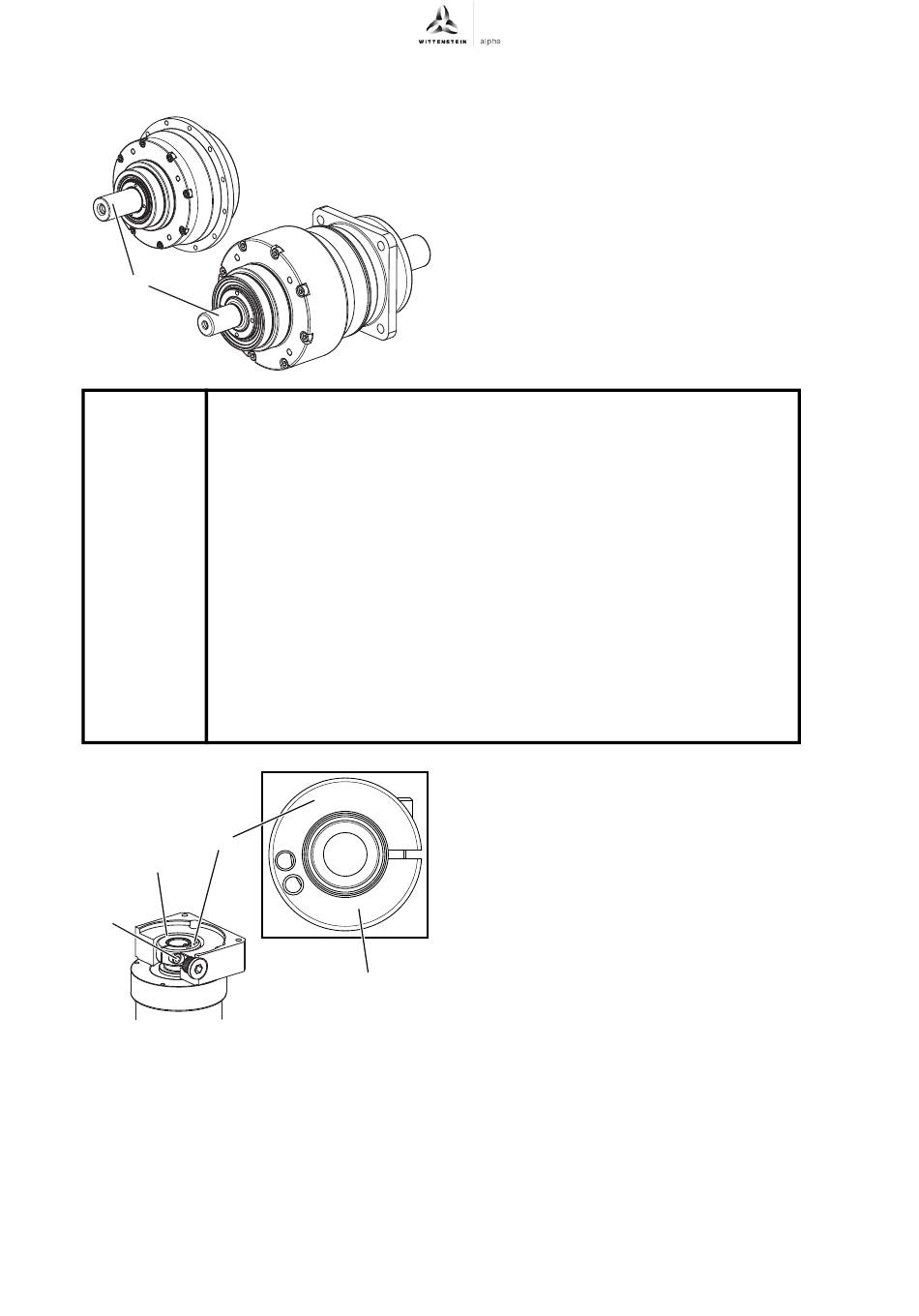

Montage du moteur sur le réducteur
O
C
H
fr-14
Tenir compte des indications et des consignes de sécurité du fabricant
du moteur.
Respecter les consignes de sécurité et d'utilisation relatives au frein-filet
utilisé.
Consigne s'appliquant uniquement aux réducteurs résistant à la
corrosion de type Hygienic Design :
Avant le montage du moteur, comparer et ajuster la géométrie des
surfaces d'étanchéité.
Pour les réducteurs résistant à la corrosion, utiliser un produit
d'étanchéité (p. ex. Loctite
Sur les réducteurs de type Hygienic Design, poser une bague
d'étanchéité appropriée entre la bride d'adaptation et le moteur pour
éviter les fuites.
De plus,WITTENSTEIN alpha GmbH propose une plaque d'étanchéité
correspondante.
XX Nm
TA
C
2022-D062611
+
+
SP
/SK
Uniquement pour la variante de réducteur
« version séparée » avec arbre d'entrée [O] :
aucun assemblage moteur n'est prévu. L'arbre
d'entrée offre la possibilité d'entraîner
directement le réducteur, par le biais d'une
poulie par ex.
Les informations suivantes sont valables pour tous
les réducteurs avec assemblage moteur :
®
573) pour éviter les fuites.
La valeur du couple de serrage [TA] de la vis de
serrage [H] se trouve sur le moyeu de serrage [C].
Les valeurs de couple de serrage sont également
indiquées au chapitre 9.1 "Indications de
montage sur un moteur".
+
+
+
/SPK
/SC
/SPC
Révision: 03
+
/HG
