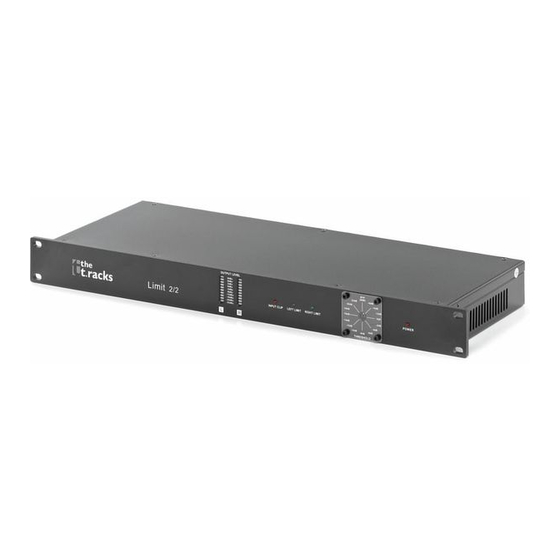

- Page 1 Limit 2/2 limiteur notice d'utilisation...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 07.12.2015, ID : 288549...
-
Page 3: Table Des Matières
Table des matières Table des matières Remarques générales..........................4 Consignes de sécurité..........................6 Performances............................10 Installation..............................11 Mise en service............................14 Connexions et éléments de commande..................15 Données techniques..........................20 Nettoyage..............................22 Protection de l’environnement......................23 Limit 2/2... -
Page 4: Remarques Générales
Remarques générales Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. - Page 5 Remarques générales Symboles et mots-indicateurs Cette section donne un apperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
-
Page 6: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil sert à limiter la dynamique des signaux provenant des appareils audio et des ins‐ truments de musique. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. - Page 7 Consignes de sécurité Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 8 Consignes de sécurité DANGER ! Décharge électrique due à un court-circuit Utilisez toujours un câble d’alimentation électrique à trois fils et isolé correcte‐ ment avec une fiche à contacts de protection. Ne modifiez ni le câble d’alimenta‐ tion ni la fiche électrique. En cas de non-respect, il y a risque de décharge élec‐ trique et danger d’incendie et de mort.
-
Page 9: Alimentation Électrique
Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres‐... -
Page 10: Performances
Performances Performances Ce limiteur est particulièrement adapté à protéger les entrées sensibles de l'amplificateur contre les surcharges. Les processeurs de signaux numériques réduisent la dynamique du signal d'entrée par une valeur réglable. Les deux canaux stéréo sont traités en fonction l'un de l'autre et comprimés par le même facteur. -
Page 11: Installation
Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’appareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Etablissez les connexions tant que l’appareil n’est pas branché. - Page 12 Installation Connexions XLR pour les Les prises XLR symétriques servent d’entrées de signaux. Les connecteurs XLR servent de sor‐ entrées et sorties de signaux ties de signaux. Le dessin et le tableau montrent le brochage XLR. Masse, blindage Signal (+) Signal (–) Fiche jack pour entrées et sor‐...
- Page 13 Installation Signal (+) Signal (–) Masse, blindage Montage en châssis Cet appareil est conçu pour être monté dans un châssis (rack) 19 pouces, il occupe une unité de hauteur (UH). Limit 2/2...
-
Page 14: Mise En Service
Mise en service Mise en service Raccordez les sorties (gauche et droite) Line de l'appareil audio dont vous souhaitez limiter le niveau (votre table de mixage par exemple) aux entrées du limiteur. Raccordez les sorties du limiteur aux entrées Line de votre amplificateur. Branchez le limiteur sur le secteur et mettez-le en marche. -
Page 15: Connexions Et Éléments De Commande
Connexions et éléments de commande Connexions et éléments de commande Face avant Limit 2/2... - Page 16 Connexions et éléments de commande 1 OUTPUT LEVEL Les chaînes LED indiquent le niveau de sortie des canaux gauche et droit. 2 INPUT CLIP Cette LED indique que le niveau d'entrée est trop élevé et surcharge l'entrée. Dans ce cas, réduisez le niveau de l'ap‐ pareil raccordé.
- Page 17 Connexions et éléments de commande 5 THRESHOLD Commutateur rotatif pour régler le seuil. Dévissez la protection transparente en plastique et tournez le commutateur à l'aide d'un tourne-vis à la valeur souhaitée entre 9 dBu (aucune limitation de niveau, bypass) et –22 dBu. Revissez la protection en plastique pour exclure un déréglage involontaire du seuil.
- Page 18 Connexions et éléments de commande Arrière limiteur...
- Page 19 Connexions et éléments de commande 7 INPUTS Entrées pour les canaux droit et gauche. Prises XLR Prise jack en 6,35 mm (symétrique ou asymétrique) 8 OUTPUTS Sorties pour les canaux droit et gauche. Fiche XLR Prise jack en 6,35 mm (symétrique ou asymétrique) 9 Curseur pour régler la tension secteur.
-
Page 20: Données Techniques
Données techniques Données techniques Entrées Prises XLR, prises jack en 6,35 mm Niveau d’entrée maximum +9 dBu Sorties Fiches XLR, prises jack en 6,35 mm Niveau de sortie maximum +9 dBu Distorsion harmonique dans la position Bypass < 0,01 % (–6dbFS) 20 Hz …... - Page 21 Données techniques Alimentation en énergie 115...230 V 50/60 Hz Puissance consommée 10,5 W Fusible 5 mm x 20 mm, 0,5 A, 250 V, träge (bei 115 V) 5 mm x 20 mm, 0,25 A, 250 V, träge (bei 230 V) Dimensions (L ×...
-
Page 22: Nettoyage
Nettoyage Nettoyage Grilles d'aération Les grilles d'aération de l'appareil doivent être nettoyées regulièrement pour éliminer pous‐ sière et salissures. Avant le nettoyage, mettez l'appareil hors tension et débranchez les appa‐ reils électriques du secteur. Pour le nettoyage, utilisez un chiffon non pelucheux et humidifié d'eau. -
Page 23: Protection De L'environnement
Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage. -
Page 24: Remarques
