Pièces de rechange
A. Remplacement de la vitre
1. Vérifiez que le feu est éteint et que l'appareil est froid au
toucher.
2.
Protégez une table ou surface de travail avec un tissu mate-
lassé ou des serviettes. Enfilez des gants pour protéger vos
mains.
3.
Enlevez la porte avec la vitre cassée en la soulevant et en
la décrochant des charnières.
4.
Posez la porte, face vers le bas, sur une table ou surface
de travail de façon à ce que la poignée dépasse du bord
et que la porte repose à plat sur la protection.
5.
Enlevez les vis du dispositif de retenue de la vitre et enlevez
la vitre. (Si les vis sont difficiles à enlever, recouvrez-les
d'abord d'une huile pénétrante.)
6.
Placez la vitre au centre de l'ouverture de la porte (les bords
de la vitre étant à la même distance en haut, en bas et sur
les côtés).
7.
Remettez les arrêtoirs de vitre. Faites attention de ne pas
endommager le filetage des vis.
8.
Serrez de quelques tours les vis jusqu'à ce qu'elles soient
bien serrées. Contrôlez encore une fois le centrage de la
vitre dans le cadre de porte. Continuez à serrer les vis à
tour de rôle, de quelques tours, jusqu'à ce que la vitre soit
bien fixée. NE SERREZ PAS TROP.
9. Replacez la porte sur l'appareil.
Les appareils Quadra-Fire sont équipés d'une porte en
vitrocéramique capable de résister à des températures très
élevées. Elle ne doit pas subir de chocs violents ou d'usages
abusifs sous peine de se fêler. Ne claquez pas la porte de
l'appareil et ne frappez pas la vitre. Quand vous fermez la
porte, vérifiez qu'aucune bûche ne touche la vitre. Inspectez
régulièrement la porte vitrée. Si vous trouvez une fissure ou si
la vitre est brisée, éteignez immédiatement le feu et retournez
la porte à votre concessionnaire pour faire remplacer la vitre.
ATTENTION!
Manipuler les portes vitrées avec
prudence.
Pendant le nettoyage de la vitre :
• Évitez de cogner, de rayer ou de
• Ne PAS nettoyer la vitre quand elle est chaude.
• Ne PAS utiliser de nettoyants abrasifs.
• Utilisez un nettoyant à vitre pour dépôts d'eau dure sur le
feuil blanc.
• Se reporter aux instructions de maintenance.
AVERTISSEMENT
Risque de blessures.
• N'utilisez que le verre spécifié dans le manuel.
• N'UTILISEZ AUCUN AUTRE type de matériau.
24
Quadra-Fire • Manuel du propriétaire Adventure-III • 4083-900 • Rév. A • 10/16
claquer la porte vitrée.

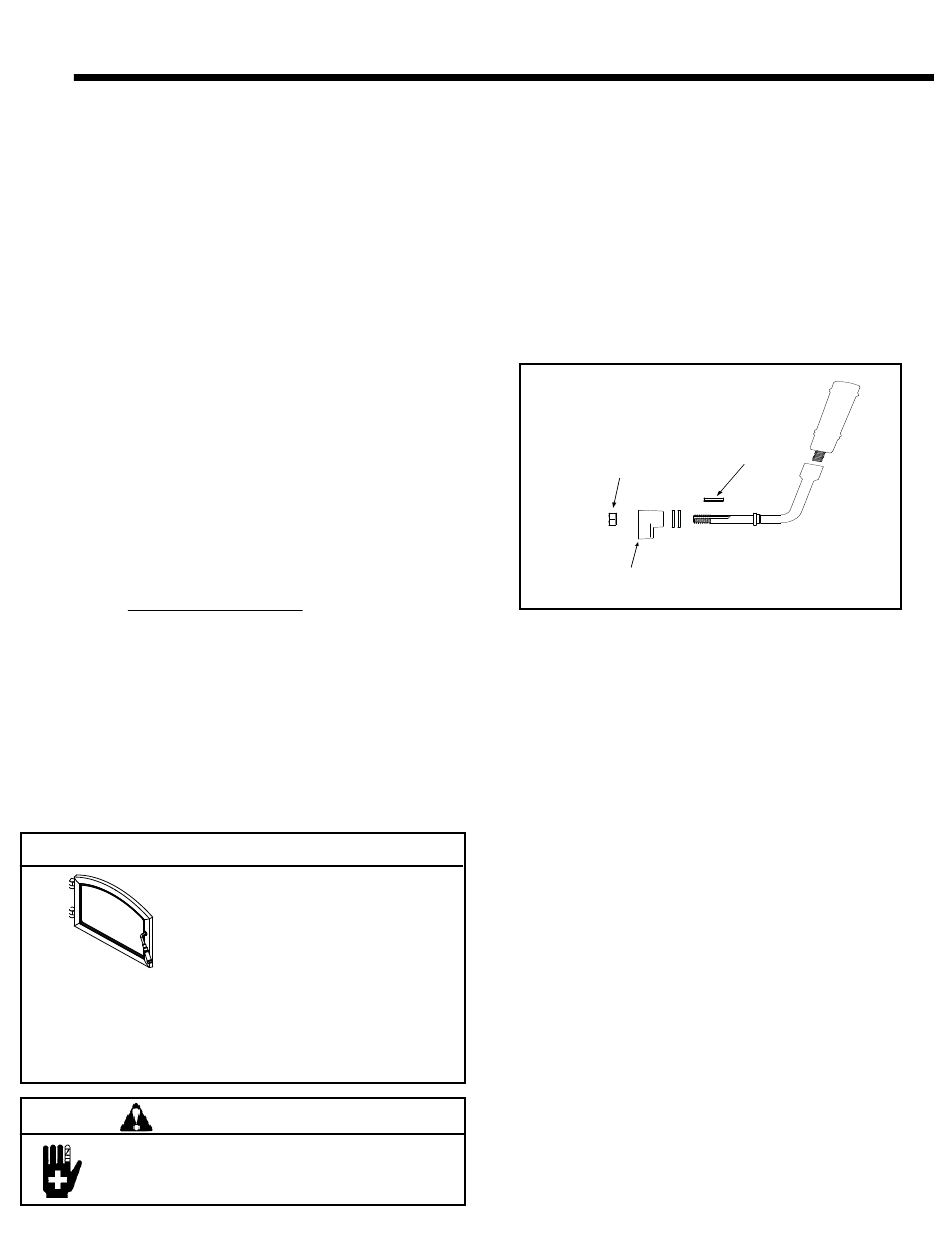

B. Assemblage de la poignée de porte
1.
Introduisez la poignée de porte dans la porte.
2.
Placez la ou les rondelle(s) comme il est indiqué à la
Figure 6.1.
3.
Placez la clé dans la rainure.
4.
Alignez la rainure dans la came de verrouillage avec la
clé. Glissez la came de verrouillage sur l'axe.
5. Installez le contre-écrou sans trop le serrer, car la
poignée doit pouvoir bouger librement.
6. Installez la poignée en fibre en utilisant un mouvement
dans le sens horaire, jusqu'à ce que la poignée en fibre
repose bien serrée contre la tige de la poignée.
Contre-écrou
Verrou à came
Figure 6.1
C. D émontage et remplacement des tubes et
du déflecteur
1. Pour retirer ou remplacer le déflecteur ou la laine céramique
isolante, assurez-vous que l'appareil est complètement froid.
2.
Retirez toutes les cendres de la boîte à feu en les déposant
dans un contenant de métal.
3. La plaque du déflecteur est en deux parties.
4. Pour remettre le panneau du déflecteur et la laine céramique
isolante en place, vous devez d'abord retirer les tubes
collecteurs.
5.
L'Adventure III comporte 5 tubes collecteurs.
6.
Les tubes collecteurs sont situés dans la portion supérieure
de l'intérieur de la boîte à feu.
7.
Si vous devez remplacer les tubes collecteurs, procédez 1
à la fois en retirant le tube collecteur avant d'abord. Si les
tubes sont toujours en bon état et que vous ne remplacez
que le panneau du déflecteur et la laine céramique isolante,
laissez le tube avant en place pour aider à les soutenir.
8. Chaque tube est fixé à l'aide d'une vis en acier inoxydable
à tête hex de 3/16 po, à la gauche de la boîte à feu. Le côté
droit du tube s'agence dans une fente de la boîte à feu.
9. Après avoir retiré la vis et la pince, glissez le tube au bon
angle vers le bas et ensuite vers l'extérieur. Répétez ce
processus pour tous les tubes.
Clé carrée
