Eaton AT4 Notice D'installation

06/18 IL05208012Z

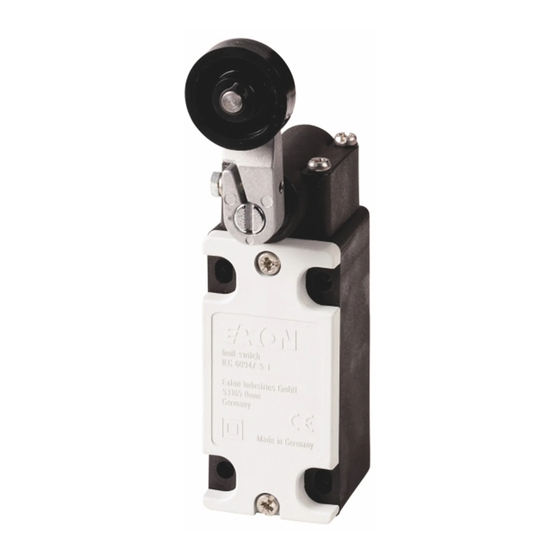

AT4
UL: E 29 184
CSA: LR 12 528-277
2
1 x 0.5 - 1.5 mm
2
2 x 0.5 - 1.5 mm
2
1 x 0.75 - 2.5 mm
2
2 x 0.75 - 1.5 mm
6 mm (0.24")
Nema 12, 13
AWG18 – 14, Cu only
Tightening torque: 10.6 Ib-in
DIN EN 50 041
AT4/11-1/I(IA, IB)/...
13 21
14 22
AT4/11-S/I(IA, IB)/...
13 21
14 22
■
Contact closed
Kontakt geschlossen
Contact fermé
Contacto cerrado
Contatto chiuso
Контакт замкнут
Zw = Positive opening distance
en
Zw = Zwangsöffnungsweg
de
Zw = Course d'ouverture positive
fr
Zw = Vía de apertura forzada
es
Zw = Inizio dell'apertura forzata
it
Zw =
zh
Zw = Интервал принудительного размыкания
ru
Emergency On Call Service: Local representative (Eaton.eu/aftersales) or +49 (0) 180 5 223822 (de, en)
NOTICE
en
Any changes to the original safety position switches are
strictly forbidden and lead automatically to the loss of
all approvals!
ACHTUNG
de
0.9 Nm
Jede Änderung an den Original Sicherheits-
(7.97 lb-in)
Positionsschaltern ist verboten und führt automatisch
zum Verlust aller Zulassungen!
0.9 Nm
(7.97 lb-in)
ATTENTION
fr
Toute modification sur les interrupteurs de position de
sécurité est interdite et engendre automatiquement la
perte de tous les agréments !
CUIDADO
es
¡Queda prohibido realizar cualquier cambio en los
interruptores de posición de seguridad originales, ya
que de no ser así se producirá la pérdida automática de
todas las homologaciones!
AVVISO
it
Ogni modifica agli interruttori di posizione di sicurezza
originali è severamente vietata e comporta il
decadimento di tutte le omologazioni!
注意
zh
禁止对原装安全位置开关进行任何更改，
否则将自动失去全部许可权利！
ВНИМАНИЕ
ru
Любое изменение в оригинальных предохранительных
путевых выключателях запрещено и автоматически
приводит к потере всех допусков!
...S ...RS
Form B Form C
13-14
13-14
21-22 21-22
0 2.9 3.8 6 mm 0 2.4 3.3
Zw = 4.1 mm
Zw = 3.6 mm
13-14 13-14
21-22
21-22
13-14 13-14
21-22 21-22
0 1.8 3.2 6 mm 0 1.3 2.7
Zw = 4.3 mm
Zw = 4.7 mm
NOTICE
en
□
Not to use as a mechanical stop.
open
ACHTUNG
de
geöffnet
Nicht als mechanischen Anschlag verwenden.
ouvert
ATTENTION
abierto fr
aperto
Ne pas utiliser comme butée mécanique.
CUIDADO
es
разомкнут
No utilizar como tope mecánico.
AVVISO
it
Not utilizzare come arresto meccanico.
注意
zh
ВНИМАНИЕ
ru
Не использовать как механический стопор.
...R316
...AR
Form A
13-14
13-14
21-22 21-22
5.7 mm 0 3.0 4.0 6.9 mm 0°
Zw = 4.4 mm
Zw = 50°
13-14 13-14
21-22 21-22
13-14 13-14
21-22 21-22
5.7 mm 0 1.9 3.4 6.9 mm 0°
Zw = 5.1 mm Zw = 58°
Instruction Leaflet
Montageanweisung
Notice d'installation
Instrucciones de montaje
Istruzioni per il montaggio
安 安 装说明 装说明
Инструкция по монтажу
Electric current! Danger to life!
en
Only skilled or instructed persons may
carry out the following operations.
Lebensgefahr durch elektrischen Strom!
de
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
fr
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
es
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
it
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
zh 触电危险！ 触电危险！
只允许专业人员和受过专业训练的人员进行
下列工作。
Электрический ток! Опасно для жизни!
ru
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
...V ...H *
Form D
34° 44° 72°
22° 38° 72°
*
Not approved as safety limit switch.
en
Nicht als Sicherheitsgrenztaster zulässig.
de
Non agréé dans la fonction d'un fin de course de sécurité.
fr
No está permitido como interruptor de posición de
es
seguridad.
Non approvato come finecorsa di sicurezza.
it
zh
Не допустим как аварийный конечный выключатель
ru
PZ2 0.8 x 4
...F * ...F2 *
13-14
21-22
13-14
21-22
0° 8° 14° 30°
1/2
