Régulateur N1030T

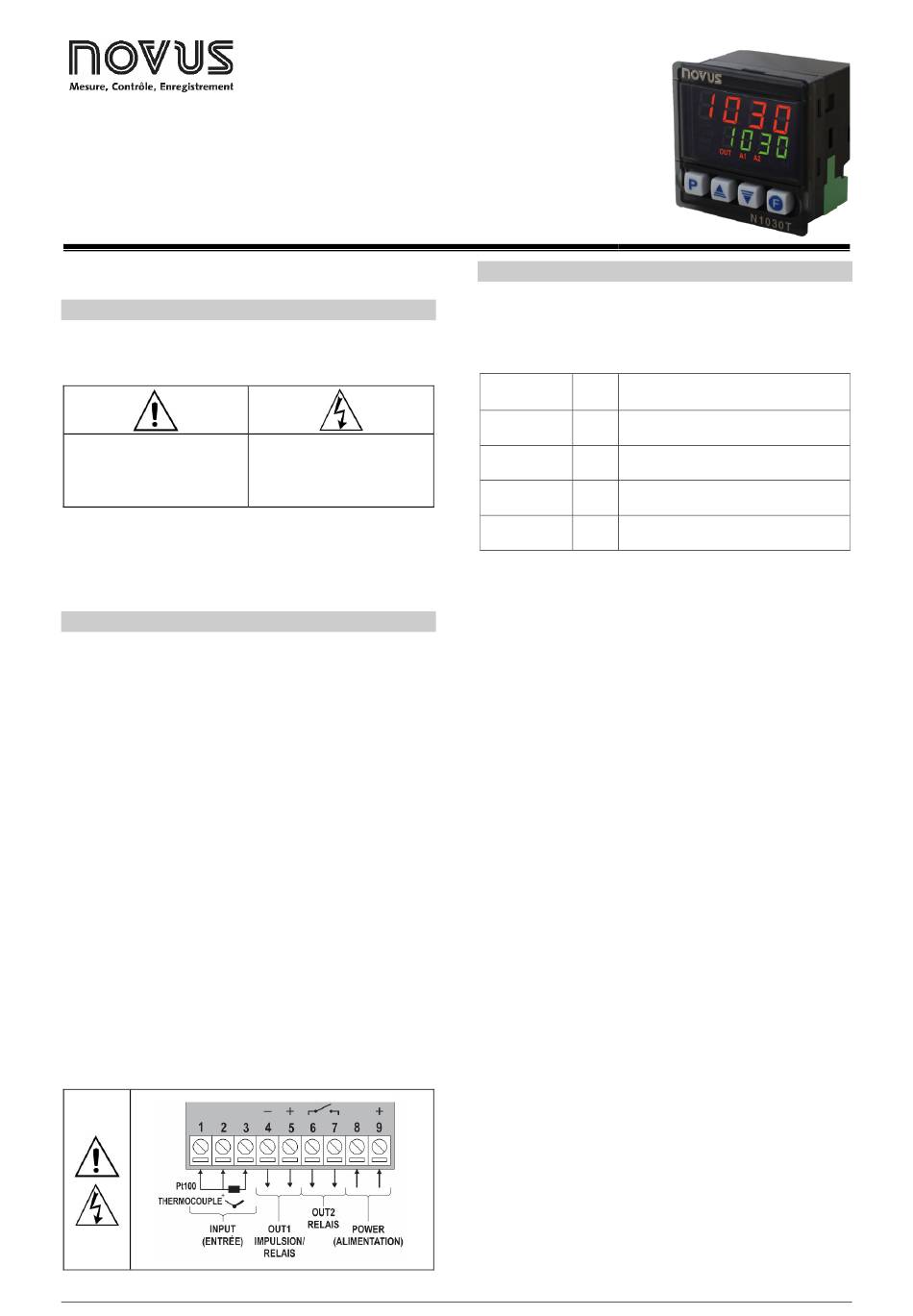

RÉGULATEUR DE TEMPÉRATURE ET DE TEMPS – MODE D'EMPLOI – V2.0x (*)
(*) La version V2.0x prend également en charge les régulateurs de
version V1.05, à l'exception des points indiqués au long du texte.
AVERTISSEMENTS DE SÉCURITÉ
Les symboles ci-dessous sont utilisés dans l'équipement et tout au long
de ce manuel pour attirer l'attention de l'utilisateur sur des informations
importantes concernant la sécurité et l'utilisation de l'appareil.
ATTENTION
Lisez attentivement le manuel
avant d'installer et d'utiliser
l'appareil.
Toutes les recommandations de sécurité contenues dans ce manuel
doivent être respectées pour assurer la sécurité du personnel et éviter
d'endommager l'instrument ou le système. Si l'instrument est utilisé
d'une manière autre que celle spécifiée dans ce manuel, ses
protections de sécurité peuvent ne pas être efficaces.
INSTALLATION / RACCORDEMENTS
Le régulateur doit être monté sur panneau, en suivant les étapes ci-
dessous :
Faire une découpe de 46 x36 mm dans le panneau ;
•
Retirer les clips de fixation du régulateur ;
•
Insérer le régulateur dans la découpe par l'avant du panneau ;
•
Replacer le clip sur le régulateur en appuyant jusqu'à ce qu'il soit
•
fermement fixé.
RECOMMANDATIONS POUR L'INSTALLATION
Les conducteurs de signaux doivent traverser l'installation
•
électrique séparément des
d'alimentation. Si possible, dans des conduits mis à la terre.
L'alimentation des instruments électroniques doit provenir d'un
•
réseau propre pour l'instrumentation.
Il est obligatoire d'utiliser FILTRES RC (antiparasites) dans les
•
bobines de contacteurs, les solénoïdes etc.
Dans les applications de contrôle, il est essentiel de considérer
•
ce qui peut se produire en cas de défaillance d'une partie du
système. Les composants internes de l'équipement ne
garantissent pas une protection complète.
RACCORDEMENTS ÉLECTRIQUES
La disposition des ressources sur le panneau arrière du régulateur
est présentée dans la figure ci-dessous :
Figure 1 – Raccordements des entrées, des sorties et de l'alimentation
NOVUS AUTOMATION
ATTENTION OU DANGER
Risque de choc électrique.
conducteurs de sortie et
RESSOURCES
ENTRÉE DE SIGNAL (INPUT)
Le capteur de température ou le type d'entrée à utiliser dans le
régulateur est défini lors de la configuration de l'appareil. Le Tableau
1 présente les options disponibles :
TYPE CODE
Thermocouple J
Plage : -110.0 à 950.0 °C (-166.0 à 1742 °F)
Tc j
Thermocouple K Tc k Plage : -150.0 à 1370 °C (-238.0 à 2498 °F)
Thermocouple T Plage : -160.0 à 400.0 °C (-256.0 à 752.0 °F)
Tc t
Pt100 Plage : -200.0 à 850.0 °C (-328.0 à 1562 °F)
Pt
Tableau 1 – Types d'entrée
Le capteur de température doit être le premier paramètre à
configurer. Une modification de ce paramètre peut modifier
automatiquement les autres paramètres associés. L'utilisateur doit
vérifier la configuration chaque fois qu'une modification du type de
capteur est réalisée.
SORTIES
Le régulateur possède deux sorties : OUT1 et OUT2. Ses
caractéristiques électriques sont :
SORTIE OUT1 – Sortie Impulsion de tension électrique, 5 Vcc / 25
mA ou
Sortie Relais SPST-NO / 1,5 A / 240 Vac
SORTIE OUT2 – Sortie Relais SPST-NO / 1,5 A / 240 Vac
Ces sorties doivent être configurées par l'utilisateur pour fonctionner
comme sortie de régulation, sortie d'alarme ou sortie de
temporisation T1 ou T2.
SORTIE DE RÉGULATION ((TRL)
La sortie de régulation du processus peut fonctionner en mode
ON/OFF (TOUT OU RIEN) ou en mode PID.
Pour fonctionner en mode ON/OFF, la valeur définie sur le paramètre
PB doit être 0.0.
Avec des valeurs autres que zéro dans le paramètre PB, le
régulateur peut fonctionner en mode PID. Les valeurs pour les
paramètres PID peuvent être définies automatiquement à l'aide du
Réglage automatique (ATvN).
PLAGE DE MESURE
