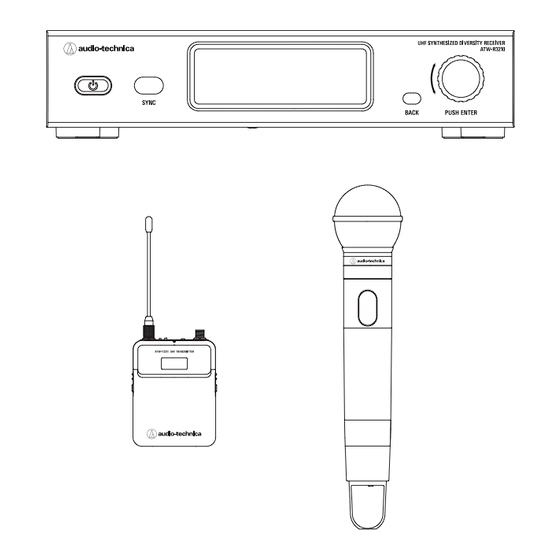

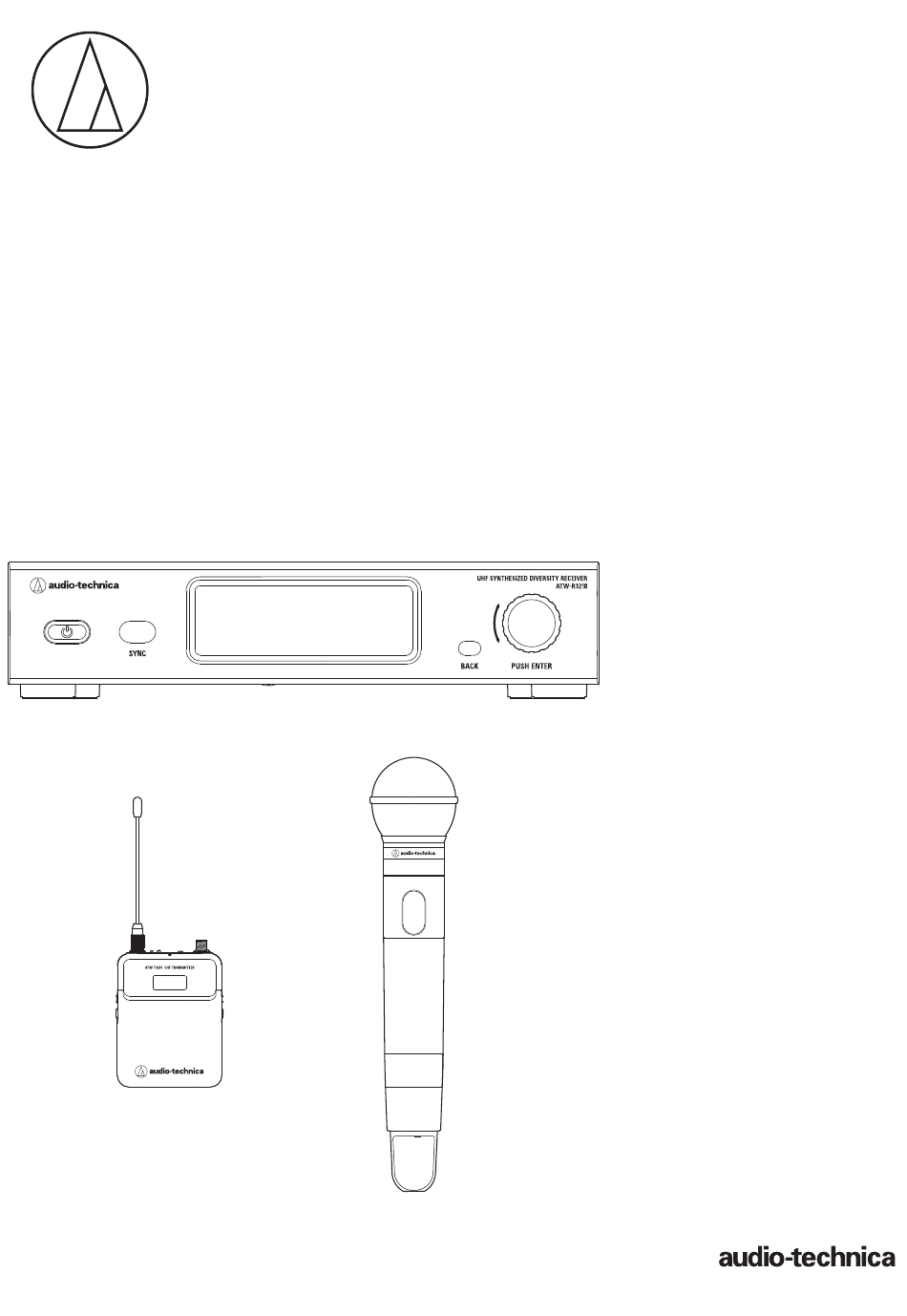

- Page 1 Série 3000 Manuel de l'utilisateur Systèmes sans fil UHF ATW-R3210 Récepteur ATW-T3201 Émetteur de poche ATW-T3202 Émetteur main...
-
Page 2: Table Des Matières
Utilisation de QUICK SYNC ................13 Réglages ..................14 ATW-R3210 ....................14 ATW-T3201/ATW-T3202 ................. 14 Réglage de l'ATW-R3210 ............15 Liste des éléments de réglages ..............15 Réglage de la fréquence de fonctionnement ..........15 Définition du nom du canal (récepteur) ............15 Réglage du niveau de sortie audio ............... -
Page 3: Introduction
Introduction Nous vous remercions d'avoir choisi ce produit Audio-Technica. Avant d'utiliser le produit, veuillez lire attentivement ce manuel de l'utilisateur pour être sûr d'utiliser correctement le produit. Conservez ce manuel pour pouvoir vous y référer ultérieurement. Informations importantes Avertissement: Pour les clients aux États-Unis •... -
Page 4: Remarques Concernant L'utilisation
Remarques concernant l’utilisation • Veillez à lire le manuel de l'utilisateur de tout microphone ou câble que vous connectez au produit. • Débranchez l'adaptateur secteur de la prise lorsque vous n'utilisez pas ce produit. • Mettez le produit hors tension avant de connecter ou de déconnecter des câbles. •... -
Page 5: Noms Des Pièces Et Fonctions
Noms des pièces et fonctions ATW-R3210 Panneau avant ❶ ❷ ❸ ❹ ❺ ❶ Bouton d'alimentation ( Utilisez ce bouton pour activer ou désactiver le récepteur. ❷ Fenêtre de synchronisation IR À utiliser pour une opération IR SYNC avec l'émetteur (ATW-T3201, ATW-T3202). -
Page 6: Panneau Arrière
Noms des pièces et fonctions Panneau arrière ❻ ❶ ❷ ❸ ❹ ❺ ❶ Prise d'entrée de l'antenne Chaque prise fournit un courant 12 V CC à une antenne connectée. Vous pouvez également connecter d'autres accessoires compatibles (vendus séparément). ❷ Prise de sortie asymétrique (prise mono 6,3 mm) ❸... -
Page 7: Atw-T3201
❶ ❼ Antenne de transmission Bouton SYNC Utilisez ce bouton pour exécuter la fonction IR SYNC avec le ❷ récepteur (ATW-R3210). Commutateur MUTE ❽ Bouton UP Active ou désactive la fonction Muet. ❸ Utilisez ce bouton pour sélectionner divers réglages. -
Page 8: Atw-T3202
❾ Capsule de microphone interchangeable Bouton SYNC ❷ Utilisez ce bouton pour exécuter la fonction IR SYNC avec le Affichage récepteur (ATW-R3210). ❿ Indique le statut actuel. Bouton d'alimentation Si vous n'appuyez sur aucun bouton pendant 30 secondes, l'affichage s'éteint. -
Page 9: Comment Insérer Les Piles
Comment insérer les piles ATW-T3201 ATW-T3202 Faites coulisser les languettes du couvercle des piles vers le bas. Tournez la poignée dans laquelle se trouve le compartiment des piles. Ouvrez le couvercle des piles. • Mettez votre doigt sur le crochet du couvercle des piles et tirez-le pour ouvrir le couvercle des piles. -
Page 10: Comment Fixer Et Retirer La Capsule De Microphone Interchangeable (Pour L'atw-T3202 Uniquement)
Comment fixer et retirer la capsule de microphone interchangeable (pour l'ATW-T3202 uniquement) Comment fixer la capsule Présentez la capsule du microphone au corps de l'émetteur. Faites tourner la capsule de microphone dans le sens des aiguilles d'une montre pour la resserrer. Comment retirer la capsule Faites tourner la capsule de microphone dans le sens inverse des aiguilles d'une montre pour la desserrer. -
Page 11: Comment Lire L'affichage
Comment lire l'affichage ATW-R3210 Écran principal ❶ ❷ ❸ ❹ ❺ ❻ VOCAL1 000.000 G 06 C 12 ❼ ❽ ❾ ❿ ⓫ ❶ ❼ Zone d'affichage des informations de l'émetteur Indicateur de groupe Les informations relatives à l'émetteur connecté s'affichent. -
Page 12: Écran De Mesure De Niveau
Comment lire l'affichage Écran de mesure de niveau ❶ ❷ -74 dBm TX - RF PWR -40 -30 -24 -18 -15 -12 -10 -8 -6 -4 -2 0 +2 +4 +6 dBu ❸ ❹ ❺ ❻ ❶ ❹ Indicateur de sortie de transmission RF (émetteur) Indicateur de sortie audio (récepteur) ❷... -
Page 13: Atw-T3201/Atw-T3202
Comment lire l'affichage ATW-T3201/ATW-T3202 L'écran principal s'affiche lorsque l'appareil est mis sous tension. Si vous appuyez sur le bouton UP/DOWN sur l'écran principal, l'affichage de l'écran change. ❶ ❻ ❼ ❽ 000.000 VOCAL1 02 Ch ❷ ❸ ❹ ❺ ❷ ❸... -
Page 14: Mode De Fonctionnement
Mode de fonctionnement Fonctionnement de base Utilisation de QUICK SYNC Appuyez sur le bouton d'alimentation du récepteur (ATW-R3210). Vous pouvez facilement envoyer la fréquence et le nom du canal du • L'affichage s'allume et l'écran principal s'affiche. récepteur avec QUICK SYNC. -
Page 15: Réglages
• Appuyez sur le bouton BACK pour revenir un écran en arrière. • Pour annuler en cours de réglage, appuyez sur le bouton BACK. ATW-R3210 • Pendant que vous êtes dans l'écran de réglages, l'affichage revient à l'écran principal si 30 secondes environ s'écoulent sans que vous utilisiez un bouton. -
Page 16: Réglage De L'atw-R3210
Réglage de l'ATW-R3210 Liste des éléments de réglages Réglage par groupe/canal Dans l'écran de menu, tournez la molette de contrôle, FREQUENCY MANUAL Réglez la fréquence de sélectionnez [FREQUENCY], puis appuyez sur la molette de fonctionnement. Gr/Ch contrôle. NAME Définissez le nom du canal. -
Page 17: Réglage Du Niveau De Sortie Audio
Réglage de l'ATW-R3210 Réglage du niveau de sortie audio Réglage des émetteurs via IR SYNC Dans l'écran de menu, tournez la molette de contrôle, Cette fonction vous permet d'effectuer les réglages de l'émetteur sur le sélectionnez [AUDIO], puis appuyez sur la molette de contrôle. -
Page 18: Réglage Du Niveau De Squelch
Réglage de l'ATW-R3210 Réglage du niveau de squelch Réglage des fonctions système Réglage automatique Réglage du verrouillage Dans l'écran de menu, tournez la molette de contrôle, Réglez cette fonction pour empêcher que les réglages du récepteur ne sélectionnez [SQUELCH], puis appuyez sur la molette de soient modifiés. -
Page 19: Réglage Du Mode De Fréquence De Sauvegarde
Réglage de l'ATW-R3210 Configuration de groupes de balayage définis par l'utilisateur Réglage du mode de fréquence de sauvegarde Outre les dix groupes préréglés, il existe deux autres groupes de Si vous réglez la fréquence de sauvegarde par avance, vous pouvez balayage définis par l'utilisateur : U1 et U2. -
Page 20: Réinitialisation
Réglage de l'ATW-R3210 Réglage de la mesure de niveau AF sur l'écran principal Réinitialisation Permutez la mesure de niveau AF sur l'écran principal entre [Récepteur Rétablit les réglages du récepteur à leurs valeurs d'usine par défaut. (Rx)] et [Émetteur (TX)]. -
Page 21: Réglage De L'atw-T3201/Atw-T3202
Réglage de l'ATW-T3201/ATW-T3202 Liste des éléments de réglages Réglage par groupe/canal Dans l'écran de menu, appuyez sur le bouton UP/DOWN pour FREQUENCY MANUAL Réglez la fréquence de transmission. sélectionner [FREQUENCY], puis appuyez sur le bouton SET. Gr/Ch NAME Définissez le nom du canal. FREQUENCY GAIN Réglez le gain. -
Page 22: Réglage Du Gain
Réglage de l'ATW-T3201/ATW-T3202 Réglage du gain Réglage de la fonction de verrouillage Dans l'écran de menu, appuyez sur le bouton UP/DOWN pour Dans l'écran de menu, appuyez sur le bouton UP/DOWN pour sélectionner [GAIN], puis appuyez sur le bouton SET. sélectionner [LOCK], puis appuyez sur le bouton SET. -
Page 23: Configuration Du Mode Muet (Uniquement Pour L'atw-T3201)
Réglage de l'ATW-T3201/ATW-T3202 Configuration du mode Muet Réglage de l'indicateur (uniquement pour l'ATW-T3201) Le voyant LED de l'indicateur peut être activé ([On]) ou désactivé ([Off]). • Le réglage par défaut est [On]. Configurez la fonction du commutateur MUTE. Dans l'écran de menu, appuyez sur le bouton UP/DOWN pour Dans l'écran de menu, appuyez sur le bouton UP/DOWN pour sélectionner [UTILITIES], puis appuyez sur le bouton SET. - Page 24 Réglage de l'ATW-T3201/ATW-T3202 Réinitialisation Rétablit les réglages de l'émetteur à leurs valeurs par défaut. Dans l'écran de menu, appuyez sur le bouton UP/DOWN pour sélectionner [UTILITIES], puis appuyez sur le bouton SET. UTILITIES Appuyez sur UP/DOWN pour sélectionner [RESET] et appuyez sur le bouton SET.
-
Page 25: Fixation De L'émetteur (Atw-T3201)
Fixation de l'émetteur (ATW-T3201) L'émetteur ATW-T3201 est équipé d'un clip qui peut servir à fixer l'émetteur à une ceinture, etc. Vous pouvez inverser le sens du connecteur d'entrée en fixant Tirez fermement sur les deux côtés du clip vers l'extérieur le clip dans la direction opposée. -
Page 26: Utilisation De La Fonction Ir Sync
Utilisation de la fonction IR SYNC Cette fonction vous permet d'effectuer sur le récepteur des réglages qui sont spécifiés pour l'émetteur. Lorsque l'opération IR SYNC est démarrée dans le cadre du réglage du récepteur, l'écran de veille “Communication in standby” s'affiche. Placez les fenêtres IR SYNC du récepteur et de l'émetteur l'une en face de l'autre. -
Page 27: Guide De Dépannage
Guide de dépannage ATW-R3210 Symptômes Causes et solutions Page de référence Impossible de mettre l'équipement sous tension. Vérifiez que l'adaptateur secteur est correctement connecté. Pas de sortie voix. Le niveau de sortie voix est faible. Vérifiez que les canaux de l'émetteur/du récepteur sont corrects p. -
Page 28: Dimensions
Dimensions ATW-R3210 210,0 (Unité : mm) -
Page 29: Atw-T3201
Dimensions ATW-T3201 (Unité : mm) ATW-T3202 (Unité : mm) -
Page 30: Spécifications
*3 La réponse en fréquences dépend de l'élément de microphone fixé. *4 Pour obtenir de l'aide en cas d'utilisation de plusieurs bandes ou autres problèmes de coordination de fréquences, adressez-vous à votre revendeur local Audio-Technica. *5 Varie selon les régions et les bandes ATW-R3210 Système de réception... -
Page 31: Atw-T3202
Spécifications ATW-T3202 Puissance de sortie RF Élevé : 30 mW, Faible : 10 mW (commutable), à 50 ohms Émissions parasites Selon les réglementations fédérales et nationales Capsule de microphone Tête interchangeable aux normes de l'industrie Passe-haut (low-freq. roll-off) 150 Hz, 6 dB/octave Piles Deux piles AA 1,5 V non fournies Élevé : 8 heures (alcaline) Faible : 9 heures (alcaline) - Page 32 Audio-Technica Corporation 2-46-1 Nishi-naruse, Machida, Tokyo 194-8666, Japon www.audio-technica.com ©2018 Audio-Technica Corporation Global Support Contact: www.at-globalsupport.com 232416960-03-01 ver.1 2018.08.01...
