Manuels Connexes pour Alienware AW2518H
Sommaire des Matières pour Alienware AW2518H

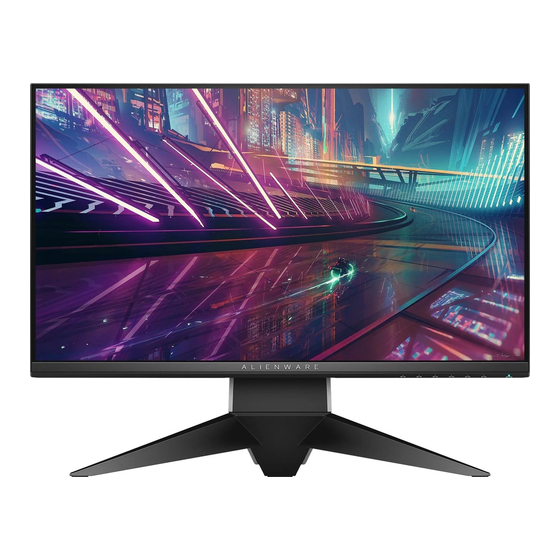

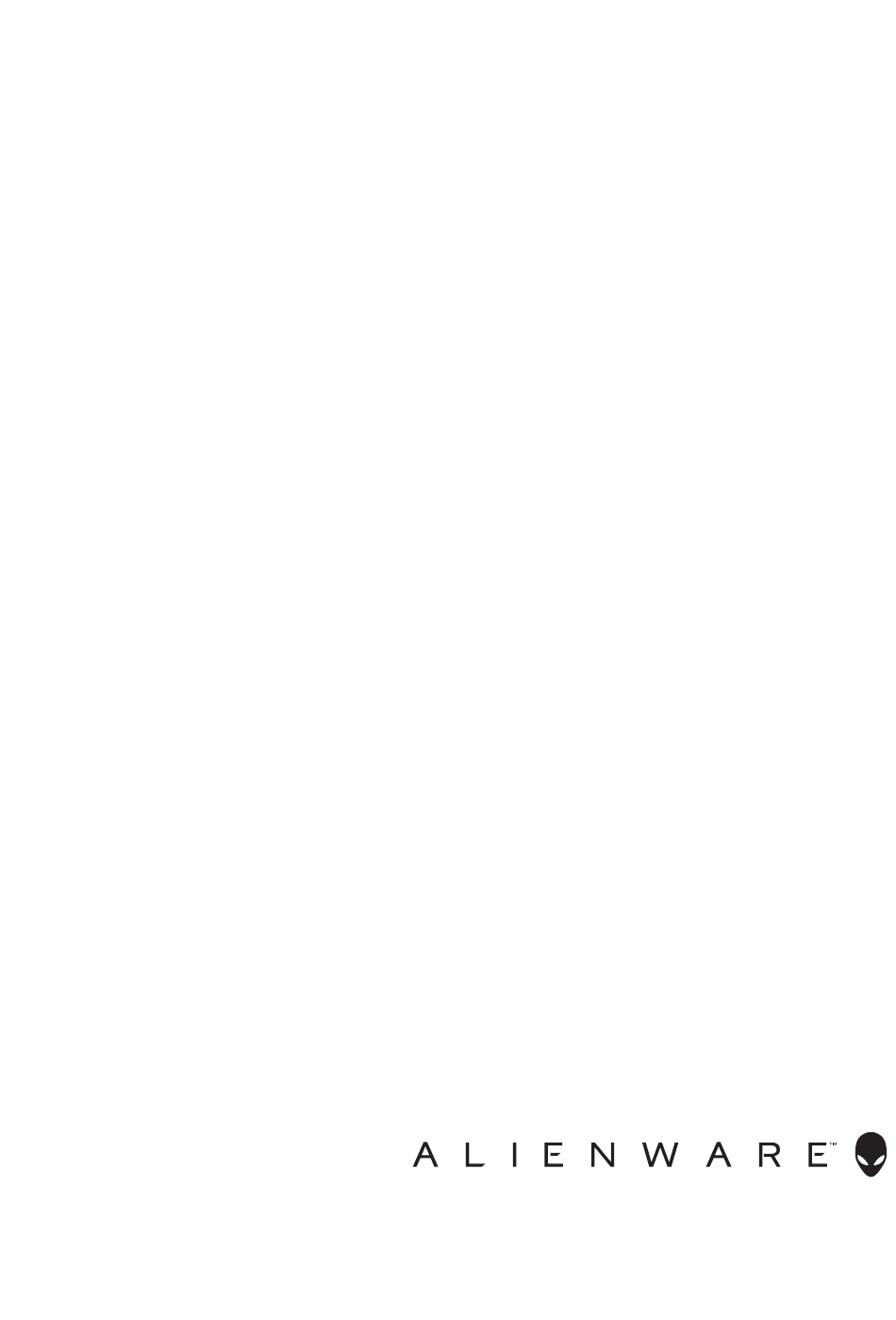

- Page 1 Moniteur Alienware AW2518H Guide d’utilisation Modèle : AW2518H Modèle réglementaire : AW2518Hb...
- Page 2 Remarques, avertissements et mises en garde REMARQUE : Une REMARQUE indique des informations importantes qui vous aideront à mieux utiliser votre ordinateur. AVERTISSEMENT : Un AVERTISSEMENT indique un dommage potentiel matériel ou une perte de données si les instructions ne sont pas suivies. MISE EN GARDE : Une MISE EN GARDE attire votre attention sur un risque potentiel vis-à-vis de vos biens, sur des dommages corporels voire sur un danger de mort.
-
Page 3: Table Des Matières
Table des matières À propos de votre moniteur ..... . 5 Contenu de l’emballage ....... 5 Caractéristiques du produit. - Page 4 Connexion de l’ordinateur ......24 Enlever le pied du moniteur ......25 Montage mural (option) .
-
Page 5: À Propos De Votre Moniteur
À propos de votre moniteur Contenu de l’emballage Votre moniteur est livré avec les éléments indiqués ci-dessous. Assurez-vous que tous les éléments sont présents et Contacter Dell si quoi que ce soit manque. REMARQUE : Certains éléments sont en option et peuvent ne pas être expédiés avec votre moniteur. - Page 6 Couvercle des câbles Câble d’alimentation (Différent selon les pays) Câble DP Câble USB 3.0 en amont (active les ports USB du moniteur) • Support des pilotes et de la documentation • Guide d’installation rapide • Informations relatives à la sécurité, à l’environnement et à...
-
Page 7: Caractéristiques Du Produit
Caractéristiques du produit L’écran panneau plat Alienware AW2518H a une matrice active, un transistor en couche mince (TFT), un affichage à cristaux liquides (ACL) et rétroéclairage à DÉL. Les principales caractéristiques du moniteur sont les suivantes : • Zone visible de 62,23 cm (24,5 pouces) (mesurée en diagonale). -
Page 8: Identification Des Pièces Et Contrôles
Identification des pièces et contrôles Vue de face Libellé Description Orifice de rangement des câbles (sur l’avant du pied) Touches de fonction (pour plus d’informations, voir Utilisation du moniteur) Bouton d’alimentation (avec diode témoin) À propos de votre moniteur... -
Page 9: Vue Arrière
Vue arrière Vue arrière avec pied du moniteur Libellé Description Utilisez Orifices de montage VESA Support mural du moniteur utilisant un (100 mm x 100 mm - derrière kit de montage mural compatible le couvercle VESA attaché) VESA (100 mm x 100 mm). Étiquette réglementaire Liste des approbations réglementaires. -
Page 10: Vue Arrière Et De Dessous
Vue arrière et de dessous Vue arrière et de dessous sans le pied du moniteur Libellé Description Utilisez Connecteur du Connectez le câble d’alimentation (livré avec câble d’alimentation votre moniteur). Port de sortie audio Connectez vos haut-parleurs. REMARQUE : Ce port ne prend pas en charge le casque. -
Page 11: Spécifications Du Moniteur
Connectez pour charger votre appareil USB. avec charge d'alimentation Prise de sortie Connectez le casque. casque Spécifications du moniteur Spécifications de l’écran plat Modèle AW2518H Type d’écran Matrice active - LCD TFT Technologie du panneau Proportions 16:9 Image visible Diagonale 622,3 mm (24,5 pouces) -
Page 12: Spécifications De La Résolution
* La gamme de couleurs (standard) est basée sur les normes d’essais CIE1976 (82%) et CIE1931 (72%). Spécifications de la résolution Modèle AW2518H Plage de balayage horizontal 30 kHz à 160 kHz (automatique) Plage de balayage vertical 30 Hz à 240 Hz (automatique) Résolution maximale préréglée 1920 x 1080 à... -
Page 13: Modes D'affichage Préréglés
Modes d’affichage préréglés Modes d’affichage HDMI Mode d’affichage Fréquence Fréquence Horloge pixel Polarité de horizontale verticale (MHz) synchronisation (kHz) (Hz) (horizontale/ verticale) IBM VGA, 640 x 31,5 25,2 480p VESA, 720 x 480p 29,83 26,25 VESA, 720 x 576p 29,55 VESA, 800 x 600p 37,88 VESA, 1024 x 768p... -
Page 14: Spécifications Électriques
3D Vision Ready. Veuillez visiter http://www.geforce.com pour savoir si votre carte graphique NVIDIA prend en charge la fonction G-SYNC. Spécifications électriques Modèle AW2518H Signaux d’entrée vidéo • HDMI 1.4, 600 mV pour chaque ligne différentielle, impédance d’entrée de 100 ohms par paire différentielle •... -
Page 15: Caractéristiques Environnementales
3,28 kg (7,23 lb) Brillant du cadre avant Cadre noir - 30 unités de brillance (max.) Caractéristiques environnementales Modèle AW2518H Standards de conformité • Verre sans arsenic, et sans mercure pour le panneau seulement Température En fonctionnement 0°C à 40°C (32°F à 104°F) À... -
Page 16: Modes De Gestion D'énergie
À l’arrêt • Entreposage : -20°C à 60°C (-4°F à 140°F) • Expédition : -20°C à 60°C (-4°F à 140°F) Humidité En fonctionnement 10% à 80% (sans condensation) À l’arrêt • Entreposage : 5% à 90% (sans condensation) • Expédition : 5% à 90% (sans condensation) Altitude En fonctionnement 5.000 m (16.404 pieds) (maximum) -
Page 17: Assignations Des Broches
Assignations des broches Connecteur DisplayPort Numéro de Côté 20 broches du câble de broche signal connecté ML0(p) ML0(n) ML1(p) ML1(n) ML2(p) ML2(n) ML3(p) ML3(n) AUX(p) AUX(n) PWR Retour +3,3 V DP_PWR À propos de votre moniteur | 17... - Page 18 Connecteur HDMI Numéro de Côté 19 broches du câble de broche signal connecté TMDS DONNÉES 2+ TMDS DONNÉES 2 BLINDAGE TMDS DONNÉES 2- TMDS DONNÉES 1+ TMDS DONNÉES 1 BLINDAGE TMDS DONNÉES 1- TMDS DONNÉES 0+ TMDS DONNÉES 0 BLINDAGE TMDS DONNÉES 0- TMDS HORLOGE+ TMDS HORLOGE BLINDAGE...
-
Page 19: Capacité Plug And Play
Capacité Plug and Play Vous pouvez installer ce moniteur avec n’importe système compatible Plug and Play. Le moniteur fournit automatiquement à l’ordinateur ses données d’identification de moniteur étendues (EDID) à l’aide des protocoles de canal de moniteur de données (DDC) pour que le système puisse se configurer automatiquement et optimiser les paramètres du moniteur. -
Page 20: Connecteur Usb En Aval
SSTX- SSTX+ SSRX- SSRX+ Connecteur USB en aval Numéro de Côté 9 broches du broche connecteur SSRX- SSRX+ SSTX- SSTX+ Ports USB • 1 en amont - arrière • 2 en aval- arrière • 2 en aval - bas • Port de charge - le port avec l’icône éclair prend en charge la capacité... -
Page 21: Lcd
REMARQUE : L’interface USB du moniteur fonctionne uniquement lorsque le moniteur est en marche ou en mode d’économie d'énergie. Si vous éteignez le moniteur et que vous le rallumez ensuite, les périphériques attachés peuvent prendre plusieurs secondes avant de reprendre une fonctionnalité normale. Politique de qualité... -
Page 22: Installer Votre Moniteur
Installer votre moniteur Connecter le pied REMARQUE : Le pied est détaché lorsque l’écran est livré depuis l’usine. REMARQUE : Ceci est valable pour un moniteur avec un pied. Lorsqu’un autre pied est acheté, veuillez consulter le guide d’installation du pied correspondant pour les instructions d’installation. - Page 23 3. Acheminez et connectez les câbles nécessaires au moniteur, comme le montre l’illustration. a. Câble d’alimentation b. Câble DP c. Câble HDMI (en option, câble non inclus) d. Câble USB en amont e. Câbles USB en aval (en option, câble non inclus) REMARQUE : Acheminez chaque câble de manière soignée afin que les câbles soient organisés après que le couvercle des câbles est fixé.
-
Page 24: Connexion De L'ordinateur
Connexion de l’ordinateur MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. REMARQUE : Ne connectez pas tous les câbles à l’ordinateur en même temps. REMARQUE : Voir également Connecter le pied. -
Page 25: Enlever Le Pied Du Moniteur
Enlever le pied du moniteur REMARQUE : Pour éviter les rayures sur l’écran LCD en enlevant le pied, assurez-vous que le moniteur est placé sur une surface nette. REMARQUE : Ceci est valable pour un moniteur avec un pied. Lorsqu’un autre pied est acheté, veuillez consulter le guide d’installation du pied correspondant pour les instructions d’installation. - Page 26 6. Appuyez sur le bouton de dégagement du pied et maintenez-le enfoncé. 7. Soulevez la colonne du pied et retirez-la du moniteur. 26 | Installer votre moniteur...
-
Page 27: Montage Mural (Option)
Montage mural (option) (Dimensions de vis : M4 x 10 mm). Consultez les instructions accompagnant le kit de montage mural compatible VESA. 1. Poser le panneau du moniteur sur un chiffon doux ou un coussin sur une table à la fois bien plate et stable. 2. -
Page 28: Utilisation Du Moniteur
Utilisation du moniteur Allumer le moniteur Appuyez le bouton d’alimentation pour allumer le moniteur. Utiliser les boutons du panneau avant Utilisez les boutons sur le panneau avant du moniteur pour régler les paramètres. Le tableau suivant décrit les boutons du panneau avant : Bouton sur le panneau Description avant... -
Page 29: Bouton Sur Le Panneau Avant
Utilisez ce bouton pour lancer le menu du Stabilisateur foncé. Touche de raccourci/ Stabilisateur foncé Utilisez ce bouton pour accéder directement au menu Luminosité/Contraste. Touche de raccourci/ Luminosité/ Contraste Utilisez le bouton MENU pour lancer l’OSD (menu affiché à l’écran). Voir Accès au système des menus. -
Page 30: Utilisation Du Menu D'affichage À L'écran (Osd)
Utilisation du menu d’affichage à l’écran (OSD) Accès au système des menus REMARQUE : Si vous accédez à un autre menu ou quittez le menu OSD après avoir modifié les paramètres, les modifications sont sauvegardées automatiquement par le moniteur. Elles sont également sauvegardées après avoir attendu que le menu OSD disparaisse. - Page 31 Icône Menu et sous- Description menus Jeux Utilisez ce menu pour personnaliser votre expérience de jeu visuel. Modes de Permet de choisir parmi différents modes de couleurs préréglage préréglés. • Standard : Charge les réglages par défaut du moniteur. C’est le mode de préréglage par défaut. •...
- Page 32 Modes de • ComfortView : Diminue le niveau de la lumière bleue préréglage émise par l’écran pour rendre la visualisation plus confortable pour vos yeux. MISE EN GARDE : Les effets à long terme possibles de l'émission de lumière bleue du moniteur peuvent causer des blessures, comme la fatigue oculaire, la fatigue oculaire numérique ou des dommages aux yeux.
- Page 33 Mode La fonctionnalité offre trois fonctions disponibles pour amélioration améliorer votre expérience de jeu. • Eteint Sélectionnez pour désactiver les fonctions sous Mode amélioration jeu. • Minuterie Permet de désactiver ou d’activer la minuterie en haut à gauche de l’écran. La minuterie montre le temps écoulé depuis le début du jeu.
- Page 34 ULMB ULMB (Ultra Low Motion Blur – Flou de mouvement très bas) aide à avoir moins d’effet de flou de mouvement lorsque vous regardez des images en mouvement rapide. Lorsque la carte graphique prend en charge G-SYNC, assurez-vous que la fonction Enable G-SYNC (Activer G-Sync) n’est pas sélectionnée dans le NVIDIA Control Panel (Panneau de configuration NVIDIA), ULMB sera automatiquement activé.
- Page 35 Luminosité/ Utilisez ce menu pour activer la fonction de réglage de Contraste Luminosité/Contraste. Luminosité La Luminosité permet de régler la luminance du rétroéclairage. Appuyer sur le bouton pour augmenter la luminosité et sur le bouton pour la diminuer (mini. 0 / maxi. 100). Contraste Régler la Luminosité...
- Page 36 Sélectionnez l’entrée HDMI en cas d’utilisation du connecteur HDMI. Sélectionnez l’entrée DP en cas d’utilisation du connecteur DisplayPort (DP). Éclairage Utilisez ce menu pour ajuster l’éclairage du logo Alienware et AlienFX les lumières Triad à l’arrière du moniteur. 36 | Utilisation du moniteur...
- Page 37 Couleur Pour spécifier une couleur d'éclairage LED, sélectionnez Sur et appuyez le bouton pour mettre en surbrillance l’option Couleur, puis vous pouvez faire une sélection parmi 20 couleurs disponibles. Pour éteindre la fonction d'éclairage LED, sélectionnez Eteint. Spectre Quand vous sélectionnez Sur, l’éclairage LED s’allume et change de couleur en séquence du spectre : rouge, orange, jaune, vert, bleu, indigo et violet.
- Page 38 Réinit. audio Sélectionnez cette option pour rétablir les paramètres audio par défaut. Menu Sélectionnez cette option pour régler les paramètres de l’OSD, comme la langue affichée, la durée pendant laquelle le menu reste affiché à l’écran, etc. Langue Choisissez une des huit langues disponibles (Anglais, Espagnol, Français, Allemand, Portugais brésilien, Russe, Chinois simplifié...
- Page 39 Personnaliser Touche Permet choisir une fonctionnalité parmi Modes de raccourci 1 préréglage, Mode amélioration jeu, Stabilisateur foncé, Luminosité/Contraste, Source entrée, ou Volume et la Touche définir comme touche de raccourci. raccourci 2 Touche raccourci 3 Touche raccourci 4 Personnaliser la Restaure les touches de raccourci aux valeurs par défaut de réinitialisation l’usine.
-
Page 40: Message D'avertissement Osd
Économie Le réglage par défaut est Sur, permettant au moniteur d'énergie d’entrer en veille quand le système entre en veille. Sélectionner Éteint peut empêcher le moniteur d’entrer en veille prolongée et d’être incapable de se réveiller. REMARQUE : Appuyer un bouton (excepté le bouton d’alimentation) sur le panneau avant du moniteur peut également réveiller le moniteur après qu’il entre en veille prolongée. -
Page 41: A L'aide De L'inclinaison, Du Pivotement Et Du Déploiement Vertical
Si vous ne voyez pas l’option 1920 x 1080, vous avez peut-être besoin de mettre à jour votre pilote graphique. Selon votre ordinateur, menez à bien l’une des procédures suivantes : Si vous avez un ordinateur de bureau ou portable Dell : •... -
Page 42: Extension Verticale
Extension verticale REMARQUE : Le pied se déploie verticalement jusqu'à 130 mm. Les figures ci-dessous illustrent comment déployer le pied verticalement. Faire tourner le moniteur Avant de faire tourner le moniteur, votre moniteur doit être complètement déployé verticalement (Extension verticale) et complètement incliné vers le haut pour éviter de heurter le bord inférieur du moniteur. - Page 43 Pivoter dans le sens horaire Pivoter dans le sens antihoraire Utilisation du moniteur | 43...
-
Page 44: Régler Les Paramètres D'affichage De Rotation De Votre
REMARQUE : Pour utiliser la fonction de Rotation de l'affichage (Affichage Paysage ou Portrait) avec votre ordinateur Dell, il vous faut un pilote graphique à jour qui n'est pas fourni avec ce moniteur. Pour télécharger le pilote graphique, allez sur www.dell.com/support et consultez la section Téléchargement pour y trouver les dernières mises à... -
Page 45: Dépannage
Dépannage MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité. Test-Auto Votre moniteur dispose d’une fonction de test automatique qui vous permet de vérifier s’il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l’écran du moniteur reste éteint, effectuez le test automatique du moniteur en suivant ces étapes : 1. -
Page 46: Diagnostiques Intégrés
Diagnostiques intégrés Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent à votre moniteur, ou à votre ordinateur et carte vidéo. REMARQUE : Vous pouvez effectuer le diagnostic intégré quand le câble vidéo est débranché... -
Page 47: Problèmes Généraux
Problèmes généraux Le tableau suivant contient les informations générales relatives aux problèmes courants du moniteur que vous pouvez rencontrer, et les solutions possibles : Symptômes Description du Solutions possibles courants problème Pas de vidéo/ Pas d’image • Assurez-vous que le câble vidéo reliant Témoin l’ordinateur et le moniteur est correctement d’alimentation... - Page 48 Pixels manquants L’écran LCD • Éteignez et rallumez. affiche des • Certains pixels éteints d’une manière permanente points sont un défaut naturel de la technologie LCD. • Pour plus d’informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à...
- Page 49 Problèmes Mauvais • Assurez-vous que le câble vidéo reliant intermittents fonctionnement l’ordinateur au moniteur est correctement marche et arrêt branché et fixé. du moniteur • Effectuez la réinitialisation du moniteur aux paramètres d’usine. • Effectuez la procédure de test automatique du moniteur pour déterminer si le problème intermittent se produit dans le mode de test automatique.
-
Page 50: Problèmes Spécifiques Au Produit
Problèmes spécifiques au produit Symptômes Description du Solutions possibles spécifiques problème L’image à l’écran L’image est • Effectuez la réinitialisation du moniteur aux est trop petite centrée à l’écran paramètres d’usine. mais n’occupe pas toute la zone d’affichage Impossible de L’OSD •... -
Page 51: Problèmes Spécifiques À L'interface Universal Serial Bus
Problèmes spécifiques à l’interface Universal Serial Bus (USB) Symptômes Description du Solutions possibles spécifiques problème L’interface USB Les périphériques • Vérifiez que votre moniteur est allumé. ne fonctionne USB ne • Rebranchez le câble montant sur votre fonctionnent pas ordinateur. •... -
Page 52: Appendice
Appendice MISE EN GARDE : Consignes de sécurité MISE EN GARDE : L’utilisation de commandes, réglages ou procédures autres que spécifiés dans cette documentation peut causer l’exposition à un choc, à des risques électriques, et/ou à des risques mécaniques. Pour des informations sur les consignes de sécurité, voir les Informations relatives à...
