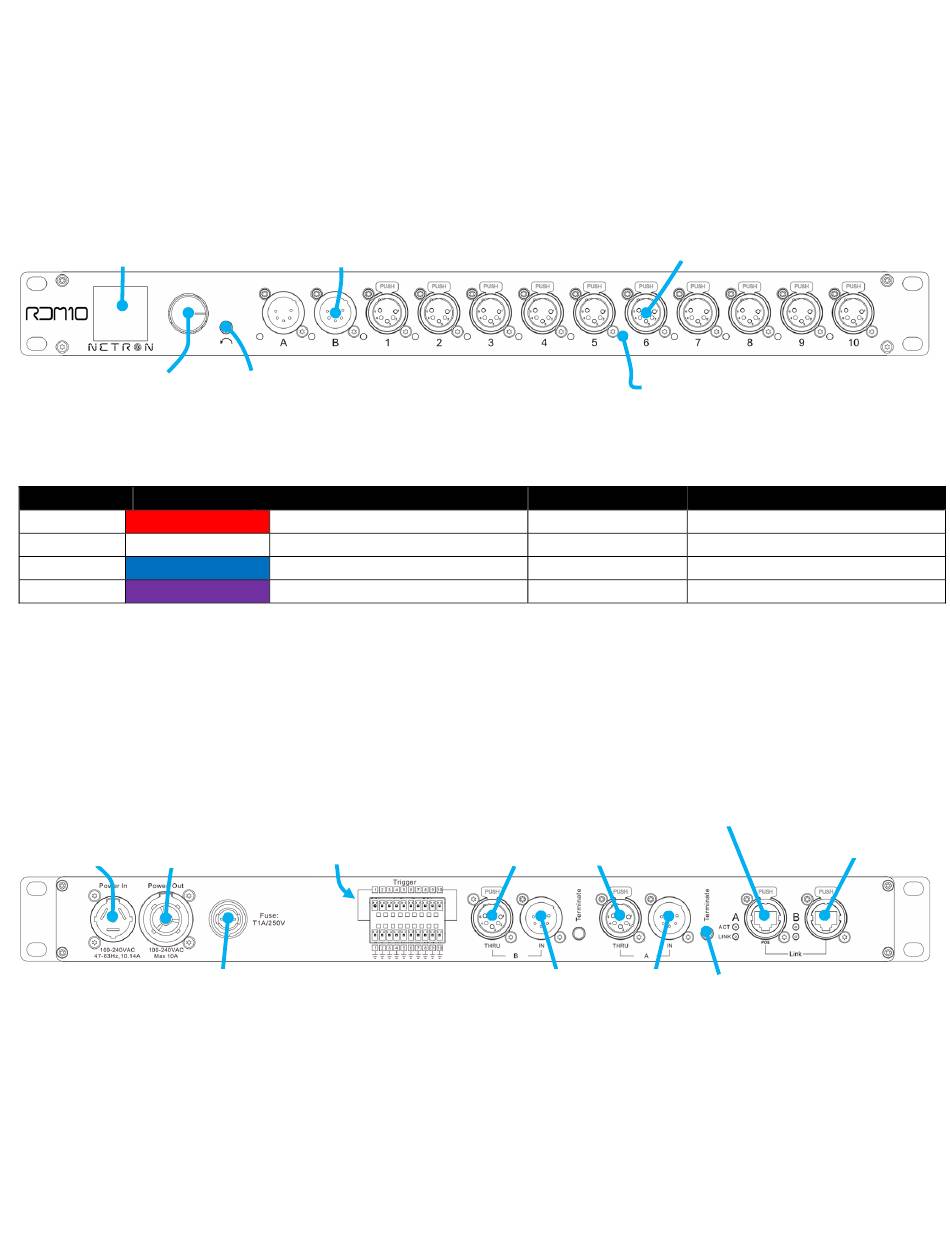

CONNEXIONS: PANNEAUX AVANT ET ARRIÈRE

CONNEXIONS AVANT

- (12) ports 5 broches DMX / RDM avec isolation optique
- Les ports sont bidirectionnels pour l'entrée et la sortie DMX
- Affichage OLED en couleur
- Encodeur avec bouton poussoir de sélection / sortie
Écran OLED
Tournez pour faire
défiler, appuyez
pour sélectionner
VOYANTS LED D'ÉTAT DES PORTS DMX
Ports LED Color
DMX Rouge
DMX Blanc
DMX Bleu
DMX Pourpre
The LEDs are dimmable from the System – Display menu, and can be turned off completely if desir
CONNEXIONS ARRIÈRE
-
(2) entrées DMX 5 broches
- (2) liaisons DMX 5 broches
-
(2) connexions réseau RJ45 (1x POE)
- (10) relais (bornier)
-
Entrée / liaison alimentation électrique
Entrée
Sortie
d'alimentation
d'alimentation
(2) entrées DMX 5 broches
Retour au menu
Affecté sur A (sortie stable)
Affecté sur B (sortie stable)
Relais (bornier)
Fusible
Solid
Erreur
Perte du DMX A
Perte du DMX B
Liaison DMX 5 broches
Entrée DMX 5 broches
10
(10) Sorties DMX 5 broches
avec isolation optique
État du port DMX
Blink
active RDM communication
Connexion réseau
RJ45 avec POE
Bouton de terminaison
(120 Ohm) pour entrée DMX
Flashing/Strobing
ed.
Connexion réseau RJ45
