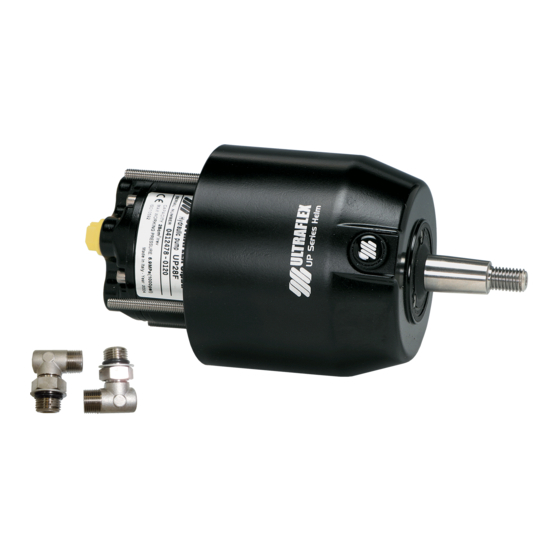

Ultraflex UP25 F Manuel D'installation Et D'entretien

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Installation and Maintenance Manual
PUMP FOR HYDRAULIC
UP25 F
UP28 F
UP33 F
UP39 F
UP45 F
UP25NV F
UP33NV F
R
UK
page. 2
(Dr./Dis./Des. n° 25967/f 08/05/2015)
STEERING SYSTEMS
UP28 R
UP33 R
UP39 R
UP39-I R
UP45 R
UP45-I R
ULTRAFLEX
PARTNER
I
pag. 35
UP25 T
UP28 T
UP33 T
UP39 T
UP45 T
F
page. 69
(REV 4)

Publicité

Table des Matières
loading

Manuels Connexes pour Ultraflex UP25 F

Sommaire des Matières pour Ultraflex UP25 F

  • Page 1 Installation and Maintenance Manual PUMP FOR HYDRAULIC STEERING SYSTEMS UP25 F UP28 R UP25 T UP28 F UP33 R UP28 T UP33 F UP39 R UP33 T UP39 F UP39-I R UP39 T UP45 F UP45 R UP45 T UP25NV F...
  • Page 2 Products for pleasure boats are constantly tested to check their conformity with the 2013/53/EU. "ULTRAFLEX has over 80 years of experience in the marine industry and is a world leader in the production of mechanical, hydraulic and electronic steering systems, control boxes and steering wheels for any kind of pleasure, fishing or commercial boats.

  • Page 3: Table Des Matières

    UP25NV F - UP33NV F.............................15 PUMP UP25 F - UP28 F -UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F INSTALLATION....15 TOOLS NECESSARY FOR THE INSTALLATION OF PUMPS UP28 R -UP33 R - UP39 R - UP45 R ....17 PUMP UP28 R -UP33 R - UP39 R - UP45 R INSTALLATION ................

  • Page 4: Document Revisions

    ULTRAFLEX Installation and maintenance manual DOCUMENT REVISIONS Rev. Date Revision description 10/02/2012 First edition 20/11/2012 Models 45 F - R - I R - T have been added and swiveling fitting change 30/07/2013 Model UP39-I R has been added 28/02/2014...

  • Page 5: Manual Use And Symbols Used

    ULTRAFLEX Installation and maintenance manual MANUAL USE AND SYMBOLS USED THE INSTALLATION AND MAINTENANCE MANUAL is the document accompanying the product from its sale to its replacement and discharge. The manual is an important part of the product itself. It is necessary to read carefully the manual, before ANY ACTIVITY involving the product, handling and unloading included.

  • Page 6: Informative Letter

    We remind you that only marked steering systems must be used on the boats marked We inform you that the ULTRAFLEX warranty is null if some ULTRAFLEX components are installed on a steering system together with products of other brands.

  • Page 7: Product Description

    A well balanced steering system needs a correct choice of the pump for the cylinder. ULTRAFLEX produces different pump models, which have different capacity (cm of oil moved each steering wheel turn) and for each type of installation.

  • Page 8: System Configurations

    The pumps UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F must be installed on the front...

  • Page 9: Pump Technical Features

    UP28 R - UP33 R - UP39 R - UP39-I R - UP45 R - UP45-I R UP25 T - UP28 T - UP33 T - UP39 T - UP45 T 1.5 Pump technical features SPECIFICATIONS PUMP UP25 F PUMP UP25NV F PUMP UP28 F PUMP UP33 F...
  • Page 10 ULTRAFLEX Installation and maintenance manual UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F 54 mm 108 mm 90 mm [2,1 in.] [4,25 in.] [3,54 in.] 198 mm [7,80 in.] Æ67 mm [2,6 in.]...
  • Page 11 UP25 T - UP28 T- UP33 T- UP39 T - UP45 T 174 mm [6,85 in.] 255 mm [10,03 in.] CAUTION The pumps UP25 T - UP28 T - UP33 T - UP39 T - UP45 T can only be used with tilt ULTRAFLEX X52 (supplied separately). page 11 of 101...

  • Page 12: Transport

    UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F THE STANDARD PACKAGING CONTAINS A ) No.1 pump UP25 F or UP28 F or UP33 F or UP39 F or UP45 F or UP25NV F or UP33NV F with gaskets to fix it to the instrument panel.
  • Page 13 ULTRAFLEX Installation and maintenance manual UP28 R - UP33 R - UP39 R - UP39-I R- UP45 R - UP45-I R THE STANDARD PACKAGING CONTAINS A ) No. 1 pump UP28 R or UP33 R or UP39 R or UP39-I R or UP45 R or UP45-I R.
  • Page 14 ULTRAFLEX Installation and maintenance manual UP25 T - UP28 T - UP33 T - UP39 T - UP45 T THE STANDARD PACKAGING CONTAINS A ) n°1 pump UP25 T or UP28 T or UP33 T or UP39 T or UP45 T.

  • Page 15: Tools Necessary For The Installation Of Pumps Up25 F - Up28 F -Up33 F - Up39 F - Up45 Fup25Nv F - Up33Nv F

    11/16" additional station) 3.2 Pump UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F installation Select a suitable place for the steering station. min. 95 mm [3,74 in.] Make sure that there is enough manoeuvering space max.
  • Page 16 ULTRAFLEX Installation and maintenance manual By using the proper template supplied with this manual, make the holes (4) required by the installation in the suitable position on the dashboard. 5 Position the pump (2) on the dashboard front side (5) interposing the gasket (6) and fix it by...

  • Page 17: Tools Necessary For The Installation Of Pumps Up28 R -Up33 R - Up39 R - Up45 R

    ULTRAFLEX Installation and maintenance manual 3.3 Tools necessary forthe installation of pumps UP28 R - UP33 R - UP39 R - UP45 R Torque Drill Screwdriver Open end Open end Open end MOLYKOTE® 1000 wrench wrench wrench wrench 13 mm 19 mm 11/16"...
  • Page 18 ULTRAFLEX Installation and maintenance manual By using the proper template supplied with this manual, make the holes required by the installation in the suitable position on the dashboard. Position the pump (2) on the dashboard rear side (5). Then position the gasket (6) as shown in the picture and the flange (7) with the protective projecting part towards the dashboard outside.

  • Page 19: Tools Necessary Forthe Installation Of Pumps Up39-I R - Up45-I R

    ULTRAFLEX Installation and maintenance manual Position the steering wheel supplied separately (12) on the pump shaft (13) by using the suitable key (14). Insert the washer (15) and tighten the self-locking nut (16) with a 19 mm open end wrench and with a torque of 40 Nm (29,5 lb ft);...
  • Page 20 ULTRAFLEX Installation and maintenance manual Put some fitting sealant type Loctite 542 or Loctite Connection 545 on the thread. Fit and screw manually the conical additional station fittings (3) until they are completely inserted; then tighten them with a 7/16" open end wrench with a torque of 17.6 Nm (156 lb ft).

  • Page 21: Tools Necessary For The Installation Of Up25 T - Up28 T -Up33 T - Up39 T - Up45 T Pumps

    ULTRAFLEX Installation and maintenance manual 6 Position the plastic hub-cap (10) with the water discharge towards the bottom and fix it with the 3 self-tapping screws (11) supplied.  Position the steering wheel supplied separately (12) on the pump shaft (13) by using the suitable key (14).
  • Page 22 ULTRAFLEX Installation and maintenance manual Remove the plugs (1) from the pump (2) by using a screwdriver. Fix the bracket (3) supplied with tilt X52 to the dashboard (4) by following the instructions enclosed to tilt X52. Screw the nuts completely on the corresponding 90°...
  • Page 23 NOTICE The kit ULTRAFLEX supplied separately (see the corresponding instructions) can be used on pumps UP28 R-UP33 R-UP39 R - UP39-I R - UP45 R - UP45-I R and UP25 T-UP28 T-UP33 T-UP39 T - UP45 T to simplify the hydraulic system filling and purging.

  • Page 24: Types Of Installation

    ULTRAFLEX Installation and maintenance manual 3.9 Types of installation The pumps UP25-UP28-UP33-UP39-UP45 can be installed in a single or dual station (except the pumps series "NV") and they can be used with different types of front mount, side or inboard cylinder configurations.

  • Page 25: Hose Connection To The System

    3.10.1 Hose connection to the system for models UP 25 F-R-T, UP 28 F-R-T, UP 33 F-R-T, UP 39 F-R-T, UP 45 F-R-T Connect the hydraulic hoses ULTRAFLEX kit OB (supplied separately) joining the pump and the cylinder by following the instructions given in the installation manual of the kit OB.

  • Page 26: How To Choose The Rigid Pipes For Models Up39 I R - Up 45 I R

    ULTRAFLEX Installation and maintenance manual WARNING Keep the pipes far from heat sources and from chemical substances. Protect the pipes that must pass through bulkheads by using suitable thru hulls. The bends must be perfectly smooth; any bent pipe or dent would prevent the hydraulic oil passage.

  • Page 27: Hose Connection To The System For Models Up39-I R - Up45 I R

    ULTRAFLEX Installation and maintenance manual NOTICE This table is only indicative. ULTRAFLEX cannot be held responsible for the pipe choice, since the installer must do this according to the operating pressure. WARNING ULTRAFLEX UP Series pumps are provided with a valve protecting them against overpressure when the pressure is higher than about 70 bar (1000 PSI).

  • Page 28: Filling And Purging

    - Mobil DTE 11M NOTICE ULTRAFLEX will not be able to ensure the compatibility of the above mentioned oils with OL150 if the oil manufacturers vary their formulation; in particular, it will not be able to ensure its compliance with standard ISO 10592 concerning hydraulic steering systems.

  • Page 29: Positioning Of The Oil Bottle

    ULTRAFLEX Installation and maintenance manual 3.11.1 Positioning of the oil bottle To carry out this operation, it is necessary to use the oil filling kit (1 needle, 1 transparent pipe, 1 pipe connection and 1 spout for the oil bottle). This kit is NOT supplied.

  • Page 30: Safety Warnings During Use And Installation

    4.1 Safety warnings during use and installation RESPECT STRICTLY the following safety rules. ULTRAFLEX declines all responsibility in case the user does not follow these rules and it is not responsible for negligence during the use of the system. DANGER DO NOT PUT HANDS BETWEEN THE MOVING PARTS.

  • Page 31: Ordinary Maintenance

    To keep a suitable oil level in the tank, fill and bleed the system as described in this manual in paragraph 3.11 and in the bleeding procedure of ULTRAFLEX cylinders. Check the hose and the entire system wear, the nut and bolt tightening every six months and make sure that they are not damaged. Clean the system using water and non-abrasive soap.
  • Page 32 • Wrong oil has been used. The steering system is stiff and hard to turn, even when the boat is not WARNING moving. ULTRAFLEX is not responsible for damage caused fluids that recommended in this manual and so the warranty is cancelled.

  • Page 33: Dismantling

    ULTRAFLEX Installation and maintenance manual 6 DISMANTLING 6.1 Dismantling When for any reason, the steering system is put out of service, it is necessary to follow some rules in order to respect the environment. Sheaths, pipelines, plastic or non-metallic components must be disassembled and disposed of separately.
  • Page 34 ULTRAFLEX Installation and maintenance manual NOTES page 34 of 101 - PUMP FOR HYDRAULIC SYSTEMS...
  • Page 35 Manuale d'installazione e manutenzione POMPA PER SISTEMI DI GUIDA IDRAULICI UP25 F UP28 R UP25 T UP28 F UP33 R UP28 T UP33 F UP39 R UP33 T UP39 F UP39-I R UP39 T UP45 F UP45 R UP45 T...
  • Page 36 Gentile Cliente, La ringraziamo per aver scelto un prodotto ULTRAFLEX. ULTRAFLEX è da anni un punto di riferimento nei sistemi di guida nel settore della nautica da diporto e professionale. Da sempre la produzione ULTRAFLEX è sinonimo di grande affidabilità e sicurezza.
  • Page 37 SEZIONE 3 - INSTALLAZIONE UTENSILI NECESSARI PER INSTALLAZIONE POMPE UP25 F - UP28 F -UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F .. 49 INSTALLAZIONE DELLE POMPE UP25 F - UP28 F -UP33 F - UP39 F - UP45F - UP25NV F - UP33NV F ... 49 UTENSILI NECESSARI PER INSTALLAZIONE POMPE UP28 R -UP33 R - UP39 R - UP45 R .....

  • Page 38: Indice Delle Revisioni Del Documento

    ULTRAFLEX Manuale d'installazione e manutenzione INDICE DELLE REVISIONI DEL DOCUMENTO Rev. Data Descrizione della revisione 24/09/2008 Prima realizzazione 20/11/2012 Aggiunta modelli 45 F - R - I R - T e modifica raccordi orientabili 30/07/2013 Aggiunta modello 39-I R 28/02/2014...

  • Page 39: Uso Del Manuale E Simbologia Impiegata

    ULTRAFLEX Manuale d'installazione e manutenzione USO DEL MANUALE E SIMBOLOGIA IMPIEGATA Il MANUALE DI INSTALLAZIONE E MANUTENZIONE è il documento che accompagna il prodotto dal momento della sua vendita fino alla sua sostituzione e smaltimento. Risulta cioè essere parte integrante dello stesso.

  • Page 40: Lettera Informativa

    GARANZIA ULTRAFLEX garantisce che i suoi prodotti sono costruiti a regola d'arte e che sono privi di difetti di fabbricazione e di materiali. Questa garanzia è valida per un periodo di due anni decorrenti dalla data di fabbricazione dei prodotti ad eccezione dei casi in cui questi siano installati ed usati su barche da lavoro o comunque su barche ad utilizzo commerciale, nel qual caso la garanzia è...

  • Page 41: Descrizione Del Prodotto

    I sistemi idraulici di guida ULTRAFLEX sono progettati in conformità alla normativa UNI-EN-ISO 10592 ed alla A.B.Y.C. P21. I sistemi di guida ULTRAFLEX sono in grado di operare in un campo di temperatura ambiente compreso tra -18°C (0°F) e +77°C (+170°F), tutti i loro componenti sono stati realizzati specificatamente per l'ambiente marino, utilizzando materiali e processi di fabbricazione che offro- no grande durata e sicurezza anche nelle condizioni più...

  • Page 42: Configurazioni Del Sistema

    Le pompe UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F devono essere montate sulla parte frontale del cruscotto dell'imbarcazione o a semi incasso tramite le flange X64 o X57 (fornite a parte),...

  • Page 43: Caratteristiche Tecniche Delle Pompe

    UP28 R - UP33 R - UP39 R - UP39-I R - UP45 R - UP45-I R UP25 T - UP28 T - UP33 T - UP39 T - UP45 T 1.5 Caratteristiche tecniche delle pompe SPECIFICHE POMPA UP25 F POMPA UP25NV F POMPA UP28 F POMPA UP33 F...
  • Page 44 ULTRAFLEX Manuale d'installazione e manutenzione UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F 54 mm 108 mm 90 mm [2,1 in.] [4,25 in.] [3,54 in.] 198 mm [7,80 in.] Æ67 mm [2,6 in.]...
  • Page 45 174 mm [6,85 in.] 255 mm [10,03 in.] ATTENZIONE Le pompe UP25 T - UP28 T - UP33 T - UP39 T - UP45 T possono essere utilizzate solo con il tilt ULTRAFLEX X52 (fornito a parte). pag. 45 di 101...

  • Page 46: Avvertenze Generali

    UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F ONTENUTO DELL'IMBALLO STANDARD: A ) n°1 pompa UP25 F oppure UP28 F oppure UP33 F oppure UP39 F oppure UP45 F oppure UP25NV F oppure UP33NV F complete di guarnizione per fissaggio al cruscotto.
  • Page 47 ULTRAFLEX Manuale d'installazione e manutenzione UP28 R - UP33 R - UP39 R - UP39-I R- UP45 R - UP45-I R ONTENUTO DELL'IMBALLO STANDARD: A ) n°1 pompa UP28 R oppure UP33 R oppure UP39 R oppure UP39-I R oppure UP45 R oppure UP45-I R.
  • Page 48 ULTRAFLEX Manuale d'installazione e manutenzione UP25 T - UP28 T - UP33 T - UP39 T - UP45 T ONTENUTO DELL'IMBALLO STANDARD: A ) n°1 pompa UP25 T oppure UP28 T oppure UP33 T oppure UP39 T oppure UP45 T.

  • Page 49: Utensili Necessari Per Installazione Pompe Up25 F - Up28 F -Up33 F - Up39 F - Up45 F - Up25Nv F - Up33Nv F

    4mm (solo per stazio- ne supplementare) 3.2 Installazione pompe UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F Scegliere una posizione adatta per l'installazione min. 95 mm [3,74 in.] spessore max.
  • Page 50 ULTRAFLEX Manuale d'installazione e manutenzione Utilizzando l'apposita dima allegata al pre- sente manuale eseguire in posizione appro- priata sul cruscotto i fori (4) necessari all'in- stallazione. Posizionare la pompa (2) dalla parte fronta- le del cruscotto (5) infrapponendo la guarnizio-...

  • Page 51: Utensili Necessari Per Installazione Pompe Up28 R -Up33 R - Up39 R - Up45 R

    ULTRAFLEX Manuale d'installazione e manutenzione 3.3 Utensili necessari per installazione pompe UP28 R - UP33 R - UP39 R - UP45 R Chiave Trapano Cacciavite Chiave Chiave Chiave MOLYKOTE® 1000 dinamometrica esagonale esagonale esagonale 11/16" 13 mm 19 mm 3.4 Installazione delle pompe UP28 R - UP33 R - UP39 R - UP45 R spessore min.
  • Page 52 ULTRAFLEX Manuale d'installazione e manutenzione Utilizzando l'apposita dima allegata al pre- sente manuale eseguire in posizione appro- priata sul cruscotto i fori necessari all'instal- lazione. Posizionare la pompa (2) dalla parte poste- riore del cruscotto (5). Posizionare quindi la guar-...

  • Page 53: Utensili Necessari Per Installazione Pompe Up39 I R - Up45 I R

    ULTRAFLEX Manuale d'installazione e manutenzione Calzare il volante fornito a parte (12) sul- l'albero pompa (13) utilizzando l'apposita chiavetta (14). Inserire la rondella (15) e con una chiave esagonale da 19 mm serrare il dado autobloccante (16) con una coppia di 40 Nm (29,5 lb ft) ingrassando la filettatura con un grasso ®...
  • Page 54 ULTRAFLEX Manuale d'installazione e manutenzione Applicare un sigilla raccordi tipo Loctite 542 o Collegamento per Loctite 545 sul filetto dei raccordi. Imboccare ed av- connessione stazione supplementare vitare i raccordi conici (3) a mano fino al loro com- pleto inserimento, dopodichè serrarli con una chiave esagonale da 7/16"...

  • Page 55: Utensili Necessari Per Installazione Pompe Up25 T - Up28 T -Up33 T - Up39 T - Up45 T

    ULTRAFLEX Manuale d'installazione e manutenzione 6 Posizionare il coprimozzo (10) in plastica con lo scarico dell'acqua verso il basso e bloccarlo con le 3 viti autofilettanti (11) in dotazione.  Calzare il volante fornito a parte (12) sul- l'albero pompa (13) utilizzando l'apposita chiavetta (14).
  • Page 56 ULTRAFLEX Manuale d'installazione e manutenzione Rimuovere i tappi (1) dalla pompa (2) utiliz- zando un cacciavite. Fissare la staffa (3) in dotazione al tilt X52 al cruscotto (4) seguendo le istruzioni allegate al mec- canismo tilt X52. Avvitare completamente i dadi sui relativi raccordi Collegamento a 90°...
  • Page 57 Sulle pompe UP28 R-UP33 R-UP39 R -UP39-I R-UP45 R-UP45-I R e UP25 T-UP28 T-UP33 T-UP39 T-UP45 T per facilitare le operazioni di riempimento e spurgo del sistema idraulico, è possibile utilizzare il kit F ULTRAFLEX fornito separatamente (vedere relative istruzioni).

  • Page 58: Tipi Di Installazione

    ULTRAFLEX Manuale d'installazione e manutenzione 3.9 Tipi di installazione Le pompe modello UP25-UP28-UP33-UP39-UP45 possono essere installate in un sistema di guida singolo o doppio (escluse le pompe serie "NV") e utilizzate in accoppiamento a diversi tipi di configurazioni di cilindri a montaggio frontale, laterale o entrobordo.

  • Page 59: Collegamento Dei Tubi All'impianto

    3.10.1 Collegamento dei tubi all'impianto modelli UP 25 F-R-T, UP 28 F-R-T, UP 33 F-R-T, UP 39 F-R-T, UP 45 F-R-T Connettere i tubi idraulici ULTRAFLEX kit OB (forniti a parte) di collegamento tra la pompa e il cilindro seguendo le istruzioni riportate sul manuale di installazione del kit OB.

  • Page 60: Scelta Dei Tubi Rigidi Per Modelli Up39 I R - Up 45 I R

    ULTRAFLEX Manuale d'installazione e manutenzione AVVERTENZA Porre particolare cura nel montare i tubi lontano da fonti di calore e da sostanze chimiche. Proteggere i tubi che devono essere fatti pas- sare attraverso paratie usando passa paratie adeguati. Le curve devono essere perfettamente lisce; un tubo piegato o un'ammac- catura impedirebbero il libero passaggio dell'olio idraulico.

  • Page 61: Collegamento Dei Tubi All'impianto Modelli Up39-I R E Up 45-I R

    ULTRAFLEX Manuale d'installazione e manutenzione NOTA La presente tabella viene riportata solo a scopo indicativo. ULTRAFLEX non si assume la responsabilità circa la scelta del tubo, che dev'essere fatta a cura dell'installatore in base alla pressione di utilizzo. AVVERTENZA La valvola di protezione da sovrapressioni delle pompe UP Series...

  • Page 62: Riempimento E Spurgo

    - Mobil DTE 11M NOTA ULTRAFLEX non potrà garantire la compatibilità degli oli citati con OL150 in caso di variazione alle formulazioni da parte dei produttori degli oli stessi, in particolare non potrà garantirne la rispondenza alla ISO 10592 relativa ai sistemi di guida idraulici. Eventuali cali prestazionali e/o di durata non saranno in nessun caso imputabili ad ULTRAFLEX.

  • Page 63: Posizionamento Della Bottiglia Dell'olio

    ULTRAFLEX Manuale d'installazione e manutenzione Nei giorni immediatamente successivi al riempimento, è necessario tenere sotto controllo il livello del- l'olio; se necessario, rabboccare il sistema. Inizialmente il livello dell'olio può calare, in quanto possono liberarsi piccole quantità di aria omogeneamente distribuite. In funzione dei diversi tipi di installazione, occorre eseguire le diverse procedure di spurgo, come illustrato nella pagina seguente.

  • Page 64: Avvertenze Di Sicurezza

    RISPETTATE TASSATIVAMENTE le precauzioni ed i criteri di sicurezza indicati qui di seguito. ULTRAFLEX. declina ogni responsabilità nel caso in cui l'utilizzatore non li osservi, così come non è respon- sabile per qualsiasi tipo di negligenza che venga commessa durante l'utilizzo del sistema.

  • Page 65: Manutenzione Ordinaria

    Per mantenere un idoneo livello dell'olio nel serbatoio procedere al riempimento ed allo spurgo del sistema come indicato nel manuale al paragrafo 3.11 e nelle procedure di spurgo dei cilindri ULTRAFLEX. Controllare l'usura dei tubi e dell'intero sistema, il fissaggio dei dadi e dei bulloni ogni sei mesi ed assicurarsi della loro perfetta integrità.
  • Page 66 Eventuali danni causati dall'uso di fluidi di- versi da quelli raccomandati in questo ma- nuale, non sono in alcun modo imputabili a ULTRAFLEX e annullano automaticamen- te la garanzia. La timoneria è rigida e diffi- • Introduzione nella valvola, di...

  • Page 67: Smantellamento

    ULTRAFLEX Manuale d'installazione e manutenzione 6 SMANTELLAMENTO 6.1 Smantellamento Qualora si intenda, per qualsiasi motivo, mettere fuori servizio il sistema di guida, è necessario osser- vare alcune regole fondamentali atte a salvaguardare l’ambiente. Guaine, condotti flessibili, componenti di materiale plastico o comunque non metallico, dovranno essere smon- tati e smaltiti separatamente.
  • Page 68 ULTRAFLEX Manuale d'installazione e manutenzione NOTE pag. 68 di 101 - POMPA PER SISTEMI IDRAULICI...

  • Page 69: Pompe Pour Systemes De Gouvernement Hydrauliques

    Manuel d'installation et d'entretien POMPE POUR SYSTEMES DE GOUVERNEMENT HYDRAULIQUES UP25 F UP28 R UP25 T UP28 F UP33 R UP28 T UP33 F UP39 R UP33 T UP39 F UP39-I R UP39 T UP45 F UP45 R UP45 T...
  • Page 70 Clients; Le système de Gestion Environnementale de la Qualité ULTRAFLEX est certifié CISQ-IQNet par le Registre Italien des Navires (RINA), en conformité avec la Norme UNI EN ISO 14001. Certificat ULTRAFLEX n° EMS- 1282/S.
  • Page 71 UP25NV F - UP33NV F .............................. 83 INSTALLATION DES POMPES UP25 F - UP28 F -UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F ..83 OUTILS NECESSAIRES POUR L'INSTALLATION DES POMPES UP28 R -UP33 R - UP39 R - UP45 R ..85 INSTALLATION DES POMPES UP28 R -UP33 R - UP39 R - UP45 R .............

  • Page 72: Index Des Revisions Du Document

    ULTRAFLEX Manuel d'installation et d'entretien INDEX DES REVISIONS DU DOCUMENT Rév. Date Description de la révision 10/02/2012 Première réalisation 20/11/2012 Ajout des modèles 45 F - R - I R - T et modification raccords orientables 30/07/2013 Ajout du modèle 39-I R 28/02/2014 Corrections des références figures aux pages 76 et 77...

  • Page 73: Emploi Du Manuel Et Symboles Utilises

    ULTRAFLEX Manuel d'installation et d'entretien EMPLOI DU MANUEL ET SYMBOLES UTILISES Le MANUEL D'INSTALLATION ET D'ENTRETIEN est le document qui accompagne le produit de sa vente jusqu'à son remplacement et sa démolition. C'est donc une partie fondamentale du manuel lui-même.

  • Page 74: Lettre D'information

    GARANTIE La Société ULTRAFLEX garantit que ses produits sont fabriqués à règles d'art et qu'ils n'ont aucun défaut de fabrication et de matériels. Cette garantie a une validité de deux années à partir de la date de fabrication des produits à l'exception des cas où...

  • Page 75: Description Du Produit

    Un système de gouvernement équilibré et facile à manoeuvrer demande un choix correct du type de pom- pe à accoupler au vérin. ULTRAFLEX produit plusieurs modèles de pompes, dont les différences sont le débit (cm d'huile déplacés à...

  • Page 76: Configurations Du Systeme

    Les pompes UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F doivent être assemblées sur la partie frontale du tableau de bord du bateau ou semi-encastrables à l'aide deS brideS X64 ou X57 (fournie séparément), les pompes UP28 R - UP33 R - UP39 R - UP39-I R - UP45 R - UP45-I R doivent être...

  • Page 77: Caracteristiques Techniques Des Pompes

    UP28 R - UP33 R - UP39 R - UP39-I R - UP45 R - UP45-I R UP25 T - UP28 T - UP33 T - UP39 T - UP45 T 1.5 Caractéristiques techniques des pompes SPECIFICATIONS POMPE UP25 F POMPE UP25NV F POMPE UP28 F POMPE UP33 F POMPE UP33NV F...
  • Page 78 ULTRAFLEX Manuel d'installation et d'entretien UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F 54 mm 108 mm 90 mm [2,1 in.] [4,25 in.] [3,54 in.] 198 mm [7,80 in.] Æ67 mm [2,6 in.]...
  • Page 79 255 mm [10,03 in.] ATTENTION Les pompes UP25 T - UP28 T - UP33 T - UP39 T - UP45 T peuvent être utilisées seulement avec le tilt ULTRAFLEX X52 (fourni séparément). page 79 de 101 POMPE POUR SYSTEMES HYDRAULIQUES...

  • Page 80: Avertissements Generaux

    UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F ONTENU DE L'EMBALLAGE STANDARD: A )n°1 pompe UP25 F ou UP28 F ou UP33 F ou UP39 F ou UP45 F ou UP25NV F ou UP33NV F pourvue de joint pour la fixation au tableau de bord.
  • Page 81 ULTRAFLEX Manuel d'installation et d'entretien UP28 R - UP33 R - UP39 R - UP39-I R- UP45 R - UP45-I R ONTENU DE L'EMBALLAGE STANDARD: A ) n°1 pompe UP28 R ou UP33 R ou UP39 R ou UP39-I R ou UP45 R ou UP45-I R.
  • Page 82 ULTRAFLEX Manuel d'installation et d'entretien UP25 T - UP28 T - UP33 T - UP39 T - UP45 T ONTENU DE L'EMBALLAGE STANDARD: A ) n°1 pompe UP25 T ou UP28 T ou UP33 T ou UP39 T ou UP45 T.

  • Page 83: Outils Necessaires Pour L'installation Des Pompes Up25 F - Up28 F -Up33 F - Up39 F - Up45 F - Up25Nv F - Up33Nv F

    (seulement pour poste supplémentaire) 3.2 Installation des pompes UP25 F - UP28 F - UP33 F - UP39 F - UP45 F - UP25NV F - UP33NV F Choisir une position adéquate pour l'installation du min. 95 mm [3,74 in.] épaisseur max.
  • Page 84 ULTRAFLEX Manuel d'installation et d'entretien Percer sur le tableau de bord en position adéquate les trous (4) nécessaires pour l'installation à l'aide du gabarit adéquat joint à ce manuel. Positionner la pompe (2) de la partie fronta- le du tableau de bord (5) en interposant la garniture (6) et la fixer en insérant les 4...

  • Page 85: Outils Necessaires Pour L'installation Des Pompes Up28 R -Up33 R - Up39 R - Up45 R

    ULTRAFLEX Manuel d'installation et d'entretien 3.3 Outils nécessaires pour l'installation des pompes UP28 R - UP33 R - UP39 R - UP45 R Clé Perceuse Tournevis Clé Clé Clé MOLYKOTE® 1000 dynamométrique hexagonale hexagonale hexagonale 13 mm 19 mm 11/16"...
  • Page 86 ULTRAFLEX Manuel d'installation et d'entretien Percer sur le tableau de bord en position adéquate les trous nécessaires pour l'installation à l'aide du gabarit adéquat joint à ce manuel. Positionner la pompe (2) de la partie postérieure du tableau de bord (5). Ensuite positionner la garniture (6) comme indiqué...

  • Page 87: Outils Necessaires Pour L'installation Des Pompes Up39-I R - Up45-I R

    ULTRAFLEX Manuel d'installation et d'entretien Positionner le volant fourni séparément (12) sur l'arbre de la pompe (13) à l'aide de la clavette adéquate (14). Insérer la rondelle (15) et serrer l'écrou autofreiné (16) à l'aide d'une clé hexagonale de 19 mm avec un couple de 40 Nm (29,5 lb ft) en graissant le filetage avec de la ®...
  • Page 88 ULTRAFLEX Manuel d'installation et d'entretien Appliquer un produit scellant type Loctite 542 ou Connexion Loctite 545 sur le filet des raccords. Emboîter et visser raccordement poste supplémentaire manuellement les raccords coniques (3) jusqu'à les insérer complètement; ensuite les serrer à l'aide d'une clé...

  • Page 89: Outils Necessaires Pour L'installation Des Pompes Up25 T - Up28 T -Up33 T - Up39 T - Up45 T

    ULTRAFLEX Manuel d'installation et d'entretien 6 Positionner le couvre-moyeu (10) en plastique avec la décharge de l'eau vers le bas et le fixer à l'aide des 3 vis autotaraudeuses (11) fournies.  Positionner le volant fourni séparément (12) sur l'arbre de la pompe (13) à l'aide de la clavette adéquate (14).
  • Page 90 ULTRAFLEX Manuel d'installation et d'entretien Enlever les bouchons (1) de la pompe (2) à l'aide d'un tournevis. Fixer l'étrier (3) fourni avec le tilt X52 au tableau de bord (4) selon les instructions jointes au mécanisme tilt X52. Connexion de Visser complètement les écrous sur les...
  • Page 91 Sur les pompes UP28 R-UP33 R-UP39 R- UP39-I R - UP45 R-UP45-I R et UP25 T-UP28 T-UP33 T-UP39 T-UP45 T pour faciliter les opérations de remplissage et de purge du système hydrauliqure on peut utiliser le kit F ULTRAFLEX fourni séparément (voir les instructions correspondantes). page 91...

  • Page 92: Types D'installation

    ULTRAFLEX Manuel d'installation et d'entretien 3.9 Types d'installation Les pompes modèle UP25-UP28-UP33-UP39-UP45 peuvent être installées dans un système de gouvernement unique ou double (sauf les pompes série "NV") et utilisées avec différents types de configurations de vérins à assemblage frontal, latéral ou in-bord. Les pompes série "NV" ne peuvent pas être utilisées avec des vérins pas équilibrés.

  • Page 93: Connexion Des Tuyaux Au Systeme

    3.10.1 Connexion des tuyaux au système modèles UP 25 F-R-T, UP 28 F-R-T, UP 33 F-R-T, UP 39 F-R-T, UP 45 F-R-T Connecter les tuyaux hydrauliques ULTRAFLEX kit OB (fournis séparément) de connexion entre la pompe et le vérin selon les instructions données dans le manuel d'installation du kit OB.

  • Page 94: Choix Des Tuyaux Rigides Pour Les Modeles Up39-I R Et Up 45-I R

    ULTRAFLEX Manuel d'installation et d'entretien AVERTISSEMENT Assembler les tuyaux loin de sources de chaleur et de substances chimiques. Protéger les tuyaux qu'il faut faire passer à travers des cloisons à l'aide de connecteurs de cloison adéquats. Les courbes doivent être parfaitement lisses; tout tuyau plié ou toute bosselure empêcheraient le libre passage de l'huile hydraulique.

  • Page 95: Connexion Des Tuyaux Au Systeme Modeles Up39-I R Et Up45-I R

    ULTRAFLEX Manuel d'installation et d'entretien NOTE Ce tableau est indiqué dans un but seulement illustratif. ULTRAFLEX n'est pas responsable sur le choix du tuyau qui doit être effectué par l'installateur selon la pression d'emploi. AVERTISSEMENT La soupape de protection de surpressions des pompes UP Séries ULTRAFLEX protège le système...

  • Page 96: Remplissage Et Purge

    L'huile hydraulique OL150 est spécifiquement formulée pour ULTRAFLEX afin de maintenir le plus longtemps possible pendant le temps le haut niveau de qualité et de performance des produits ULTRAFLEX. Sa formule particulière "Sans Zinc" favorise la protection contre l’oxydation marine. Le mélange particulier des composants antiusures et stabilisants, dont OL150 est composé, permettent d’obtenir un résultat optimal...

  • Page 97: Positionnement De La Bouteille De L'huile

    ULTRAFLEX Manuel d'installation et d'entretien 3.11.1 Positionnement de la bouteille de l'huile Pour effectuer cette opération il faut avoir le kit de remplissage huile (1 aiguille pointeau, 1 tuyau transparent, 1 raccord porte tuyau et 1 bec pour la bouteille huile) NON fourni.

  • Page 98: Avertissements De Securite

    RESPECTER RIGOUREUSEMENT les précautions et les critères de sécurité indiqués ci-dessous. La Société ULTRAFLEX. décline toute responsabilité au cas où l'usager ne les respecterait pas; elle n'est pas non plus responsable pour tout type de négligence commise pendant l'emploi du système.

  • Page 99: Entretien Ordinaire

    3.11 et dans les procédures de purge des vérins ULTRAFLEX. Tous les six mois contrôler l'usure des tuyaux et de tout le système, la fixation des écrous et des boulons et s'assurer qu'ils soient parfaitement intacts. Nettoyer le système avec de l'eau et du savon pas abrasif.
  • Page 100 La direction est rigide et dif- de remplissage et de purge. ficile à manoeuvrer, même quando le bateau est à AVERTISSEMENT l'arrêt. ULTRAFLEX décline Société toute responsabilité garantie automatiquement annulée en cas de dommages causés par l'emploi de fluides différents de ceux qui sont recommandés dans ce manuel.

  • Page 101: Demolition

    ULTRAFLEX Manuel d'installation et d'entretien 6 DEMOLITION 6.1 Démolition Si le système de gouvernement doit être mis hors service pour quelques raisons que ce soit, les règles fondamentales suivantes doivent être observées pour la protection de l'environnement. aines, conduits flexibles, composants de matériel plastique ou non métalliques, devront être désassemblés et éliminés séparement.
  • Page 102 ULTRAFLEX S.p.A. 16015 Casella (Genova) Italia - Via Crose, 2...
