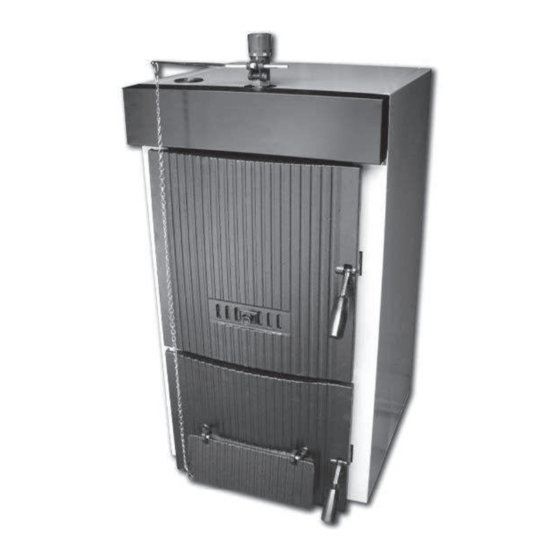

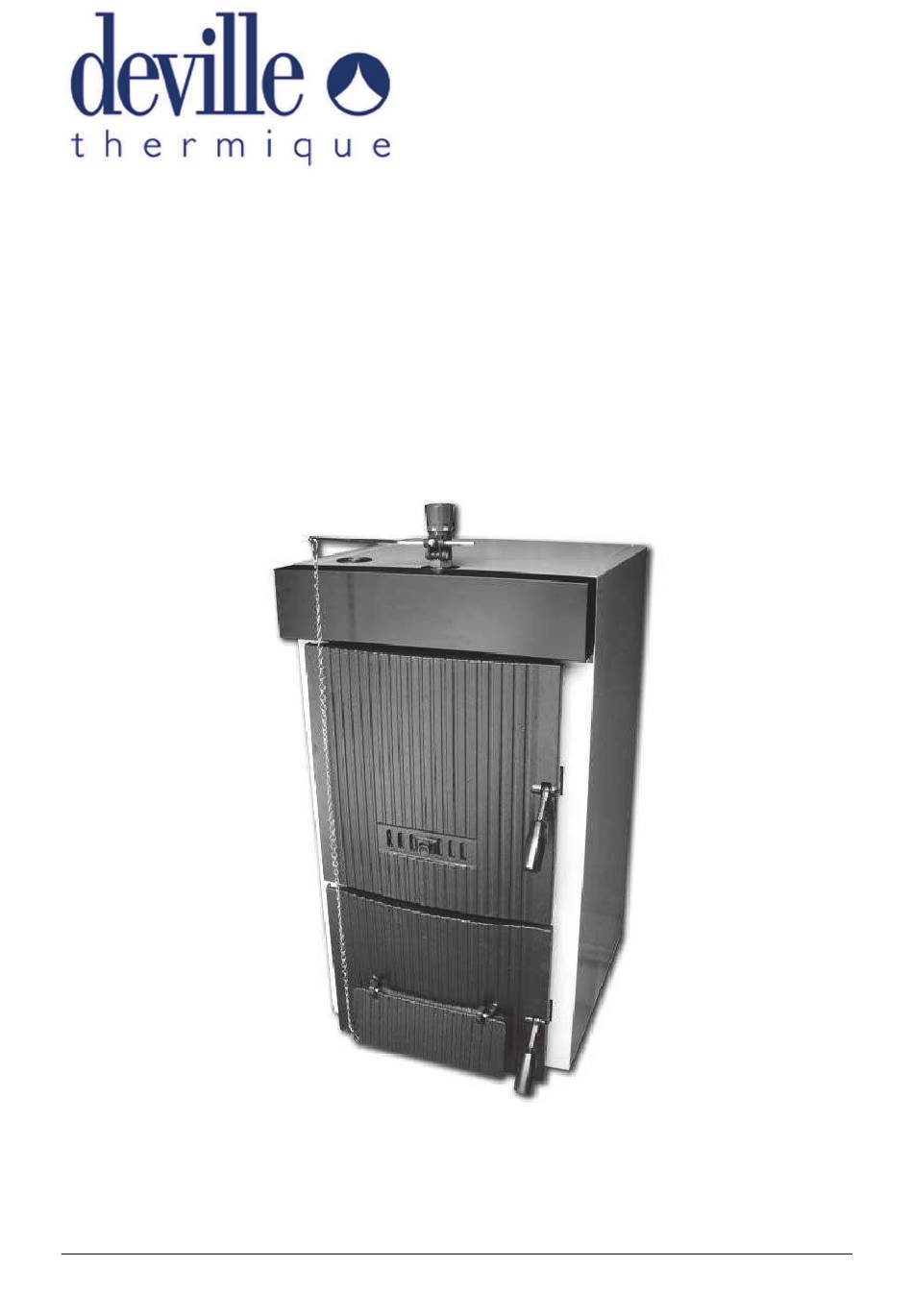

- Page 1 Chaudière bois / charbon CEDRA 3 Notice d’installation et d’emploi NOT_CEDRA3_V2_28-06-2012...
-
Page 2: Table Des Matières
Sommaire AVERTISSEMENTS GENERAUX ........................3 Caractéristiques techniques ........................ 4 Description ............................5 Construction de la chaudière ....................... 5 Eléments de réglage et de sécurité ..................... 5 Dimensions et implantation ......................... 6 Prescriptions et directives ........................6 Emplacements de la chaudière en égard à la protection contre l´incendie ........7 Conduit de cheminée et conduit de raccordement ................ -
Page 3: Avertissements Generaux
Toute responsabilité contractuelle ou hors contrat, du fabricant, est exclue pour les dommages dus à des erreurs d’installation, d’emploi ou de non-respect des instructions fournies par le fabricant. La chaudière Cedra 3 est une chaudière à plusieurs éléments nipplés en fonte. Cette chaudière est destinée uniquement à la combustion de : combustibles solides : coke, houille ou bois. -
Page 4: Caractéristiques Techniques
1. Caractéristiques techniques Code : CD304 CD305 CD306 CD307 CD308 Nombre d’éléments Combustible Bois bûche, Charbon Puissance 20 à 27 27 à 34 33 à 41 38 à 46 42 à 51 Poids net Contenance en eau Volume chambre combustion Volume de chargement Hauteur max de chargement Consigne recommandé... -
Page 5: Description
2. Description Construction de la chaudière Le corps de la chaudière est composé d’éléments en fonte assemblés à l’aide de nipples et de tirants de serrage. L’élément arrière de la chaudière comporte en partie arrière supérieure un volet manuel de réglage de tirage des fumées ainsi que le raccordement de départ chauffage. -
Page 6: Dimensions Et Implantation
3. Dimensions et implantation Prescriptions et directives La chaudière CEDRA 3 doit être installée selon les normes en vigueur par un professionnel qualifié, en veillant à bien respecter toutes les règles de sécurité. Il est obligatoire de bien ventiler la chaufferie par des ouvertures sur l’extérieur : - Ventilation basse : 0,03 dm²/kW Pu –... -
Page 7: Emplacements De La Chaudière En Égard À La Protection Contre L´incendie
Emplacements de la chaudière en égard à la protection contre l´incendie - Emplacement sur un sol en matière non inflammable (voir démentions en bas de page). □ Poser la chaudière sur un support non inflammable, le socle doit dépasser la chaudière de 20 mm de chaque côté... -
Page 8: Conduit De Cheminée Et Conduit De Raccordement
Classes d´inflammabilité des matières et des produits de construction Normes NF EN 13501.1 arrêté du 22 mars 2004 Classe d´inflammabilité Matériaux et produits de construction intégrés dans la classe des matériaux d´inflammabilité et produits de construction Granit, grès, bétons, brique, tuiles de céramique, mortiers, enduits contre A - non inflammables l’incendie,... -
Page 9: Conduit De Raccordement
Les boisseaux doivent être montés parties mâles vers le bas afin d’éviter le passage de coulures de condensats et de bistre à l’extérieur. Le conduit de cheminée ne doit pas comporter plus de deux dévoiements (c’est à dire plus d’une partie non verticale). -
Page 10: Installation Hydraulique
Schémas de principe hydrauliques Les schémas suivants sont donnés à titre indicatif et ne sauraient en aucun cas engager la responsabilité de la société Deville Thermique. En cas d’installation avec un vase d’expansion ouvert, raccorder ce vase directement sur le départ de la chaudière. -
Page 11: Installation Chauffage Seul
5.2.1 Installation chauffage seul NOT_CEDRA3_V2_28-06-2012...
