Mega 34.110 Instructions De Montage

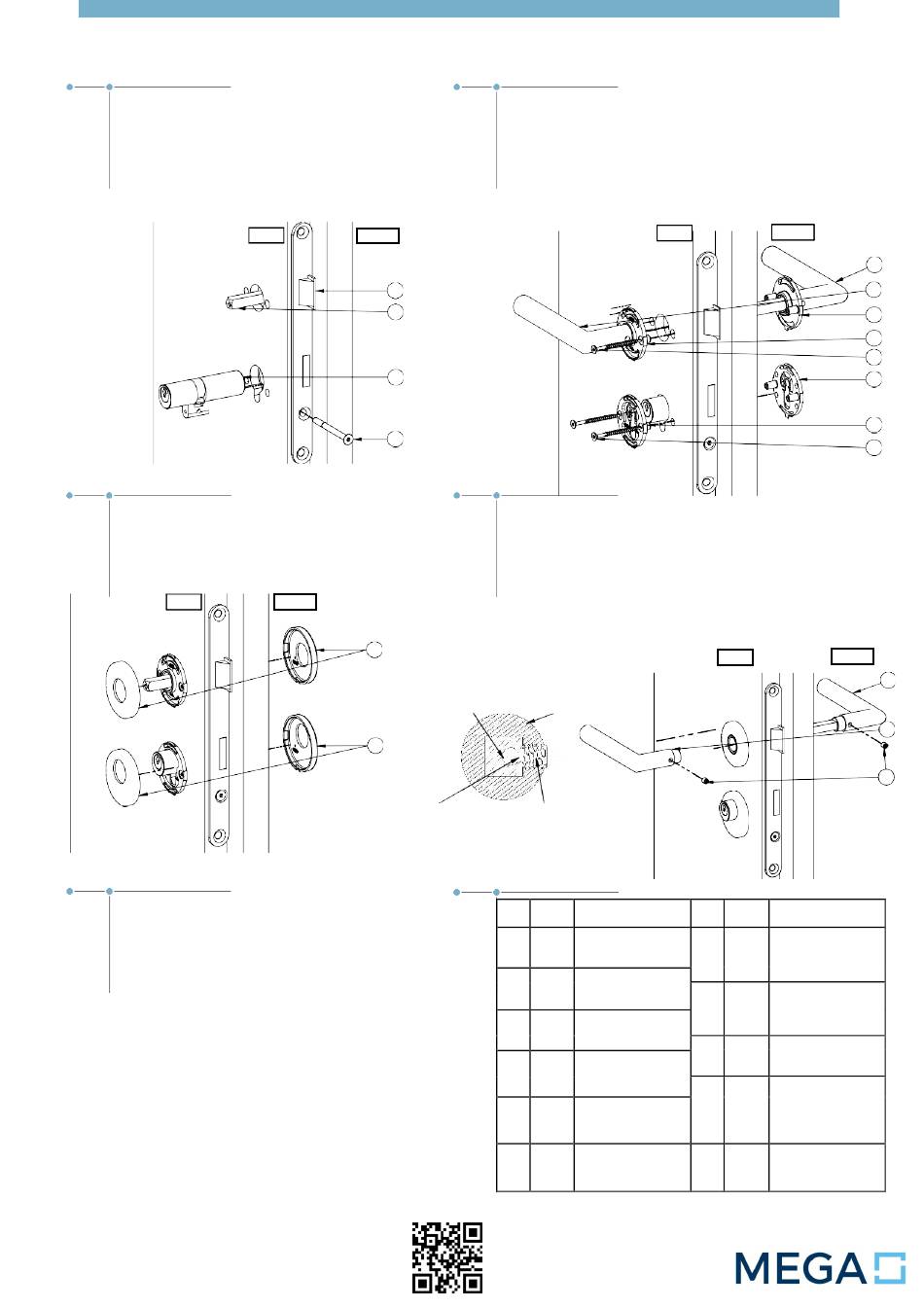

Instructions de montage rosaces 34.110 - 34.188
Étape 1 : Préparer la porte
Percez les trous pour la rosace de la poignée dans la porte selon le
gabarit de perçage (voir au verso). Introduire la tige carrée ② à
travers la serrure ①, en vous assurant que le trou excentrique
pointe vers le pêne. Si possible, insérez le cylindre de fermeture ③
dans la serrure ① et fixez-le avec la vis à tête creuse ④. Effectuez
un bref contrôle du fonctionnement du pêne de la serrure et retirez
la clé du cylindre.
Int
Étape 3 : Mise en place des couvertures
Retirez les poignées des rosaces et montez les couvercles des rosaces
⑫⑬ sur leur supports respectifs.
Int
Instructions d'entretien
Nous recommandons de traiter annuellement les parties de la
rosace avec un lubrifiant transparent approprié ayant les
propriétés suivantes
- Lubrification à long terme
- Protection à long terme contre l'usure
- Protection à long terme contre la corrosion
Pour le nettoyage, nous recommandons le Sigolin
Standard ou un produit équivalant d'entretien des
métaux, sans acide.
Veiller à ne pas toucher la surface de la porte en nettoyant,
pour ne pas l'endommager.
MEGA GOSSAU AG
Langfeldstrasse 6 CH-9201 Gossau
Téléphone : +41 (0)71 388 91 11
Fax : +41 (0)71 388 91 91
www.mega.ch
beschlaege@mega.ch
Ext
1
2
3
4
Ext
12
Tige carrée à
trou excentré
13
Percée
Étape 2 : Monter les supports
Pour les rosaces de poignée ⑦⑧, si elles sont disponibles, introduire les
poignées (avec tige carrée) ⑤ ⑥ dans les supports des rosaces ⑦⑧ guider
les supports pour qu'ils reposent bien appliqués sur la porte. Pour les rosaces
de cylindre ⑩⑪, guidez-les sur le cylindre (s'il est disponible). Puis avec des
vis pour panneaux d'aggloméré ⑨ de Ø 4mm, visser fermement tous les
supports de rosaces ⑥+⑦ et ⑩+⑪
Int
Étape 4 : Montage final
Appuyez sur les deux poussoirs ⑤⑥ sur les roses
jusqu'à ce qu'elles soient bien en place. Ensuite, les
deux pousseurs
au moyen de la vis sans tête ⑭. Vissez la vis sans tête jusqu'à ce que
la pointe ait percé la tige carrée.
Enfin, vérifiez le fonctionnement de l'ensemble et des composants associés.
Nous vous souhaitons beaucoup de plaisir et de succès avec les
accessoires de qualité MEGA !
Collet de la poignée
Vis imbus
pos. Quantité Titre
2 1 Tige carrée de 8 ou
9 mm (facultatif)
5 1 Poignée
6 1 Poignée
7 1 Support extérieur de
rosace poignée
(guides longs)
8 1 Support intérieur de
rosace poignée
(guides courts)
9 4 Vis pour panneaux
d'aggloméré 4mm
(non inclus)
Ext
5
6
7
8
9
10
11
9
Ext
Int
pos. Quantité Titre
10 1 Support extérieur
rosace de cylindre
(guides longs)
11 1 Support intérieur
rosace de cylindre
(guides courts)
12 2 Couverture de la
rosace de poignée
13 2 Couverture de la
rosace cylindre
14 2 Vis imbus M6x6,8
(poignée)
5
6
14
