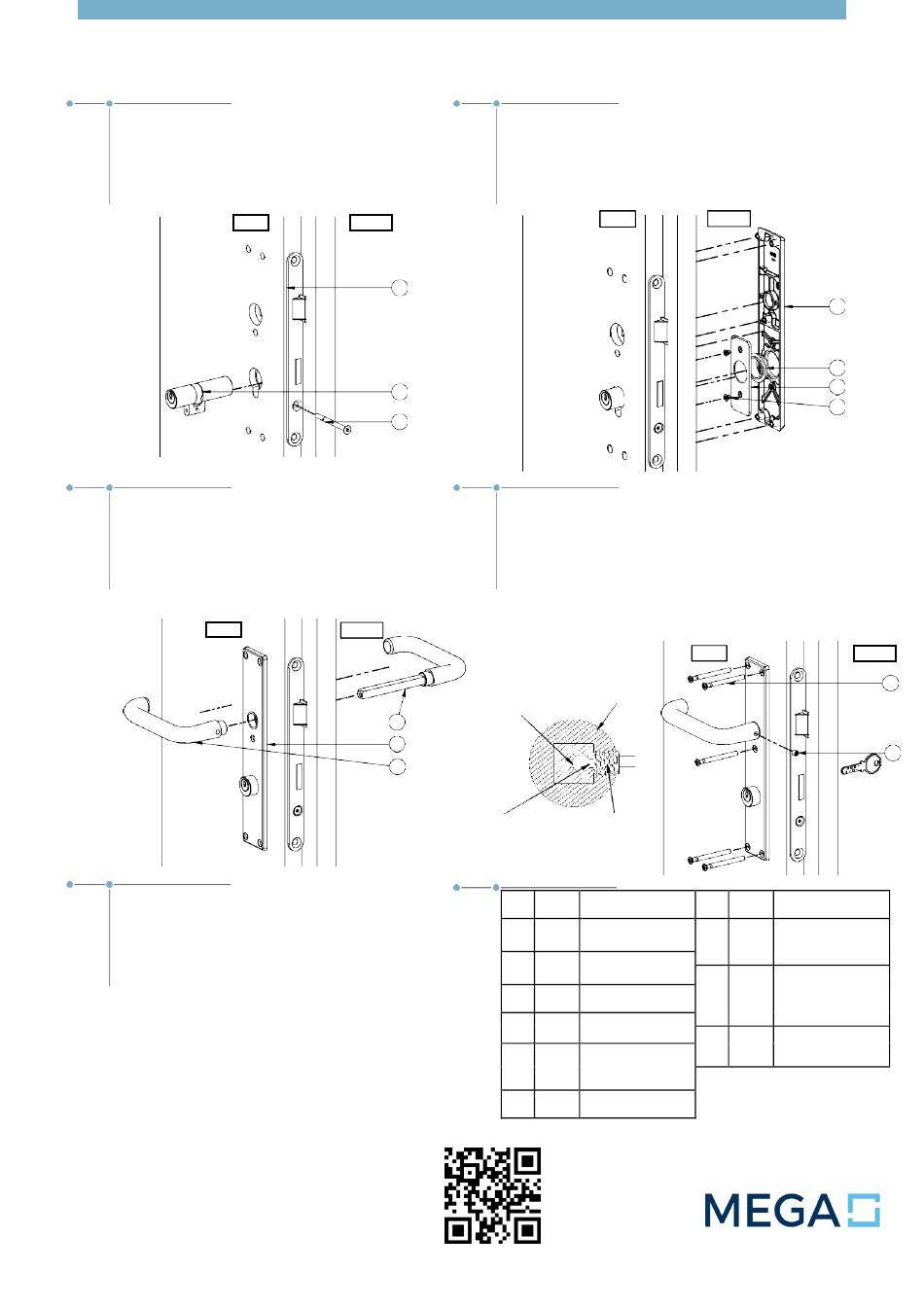

Mega 35.485 Instructions De Montage

Instructions de montage entrée longue de sécurité 35.485
Étape 1 : Préparer la porte
Percer les trous nécessaires dans la porte, selon le gabarit de
perçage (voir au verso). Guider le cylindre de fermeture ②
dans la serrure ① et fixer avec la vis de têtière ③.
Effectuer un bref contrôle du fonctionnement du pêne de la
serrure et retirer la clé du cylindre.
Étape 3 : Mise en place des entrées
Présenter la plaque intérieure ⑨ sur le cylindre de fermeture.
Ensuite, insérer les poignées ⑧ celle avec la tige de l'extérieur
jusque contre l'entrée et, à l'intérieur, la poignée femelle ⑩ sur la
tige carrée.
Int
Instructions d'entretien
Nous recommandons de lubrifier annuellement les parties mobiles de
l'entrée de sécurité avec un lubrifiant transparent approprié
qui présente les caractéristiques suivantes :
- Lubrification à long terme
- Protection à long terme contre l'usure
- Protection à long terme contre la corrosion
Pour le nettoyage, nous recommandons le Sigolin Standard
ou un produit équivalent de soin des métaux sans acide.
Veiller à ne pas toucher la surface de la porte lors du
nettoyage pour ne pas l'endommager.
MEGA GOSSAU AG
Langfeldstrasse 6
CH-9201 Gossau
Téléphone : +41 (0)71 388 91 11
Fax : +41 (0)71 388 91 91
www.mega.ch
beschlaege@mega.ch
Int Ext
1
2
3
Ext
8
9
10
Étape 2 : Monter l'insert de protection
Insérer l'insert de protection ⑤ dans le bouclier de sécurité extérieur④.
Veiller à ce que le cylindre de fermeture ne dépasse pas de plus de
2 mm de l'insert de protection.
Puis fixer l'insert de protection avec la plaque d'acier ⑥
et les vis à tête fraisée ⑦.
Int
Étape 4 : Montage final
Visser fermement l'entrée intérieur de sécurité à l'aide des vis à tête fraisée
bombée ⑪. Ensuite appuyer fermement les deux poignées contre les
plaques et les fixer à l'aide de la vis imbus ⑫. Visser la vis jusqu'à ce que la
pointe ait percé la tige carrée, partie mince au trou excentré.
Vérifier toutes les fonctions de l'ensemble et des composants associés.
Nous vous souhaitons beaucoup de plaisir et de succès avec les
accessoires de qualité MEGA.
Tige carrée Collet poignée
trou excentré
Vis imbus
Pointe perçage
pos. Quantité
4 1 Bouclier extérieur de
sécurité 35485
5 1 Insert de protection
34055
6 1 Plaque d'acier
7 2 Vis à tête fraisée M4x5
Poignée avec
8 1
tige carrée
(facultatif)
9 1 Bouclier intérieur 35460
17 mai / ECH
Ext
Int
Titre pos. Quantité
Poignée femelle
10 1
(facultatif)
Vis à tête fraisée M5
(différentes longueurs)
11 5
Vis imbus M6x6,8
12 1
(facultatif)
4
5
6
7
Ext
11
12
Titre
