Mega 35.044 Instructions De Montage

Instruction de montage entrée longue vis visible
35.044 / 35.045 / 35.046 / 35.047 / 35.440 / 35.445 / 35.450 / 35.455 / 35.460 / 35.465 / 35.470

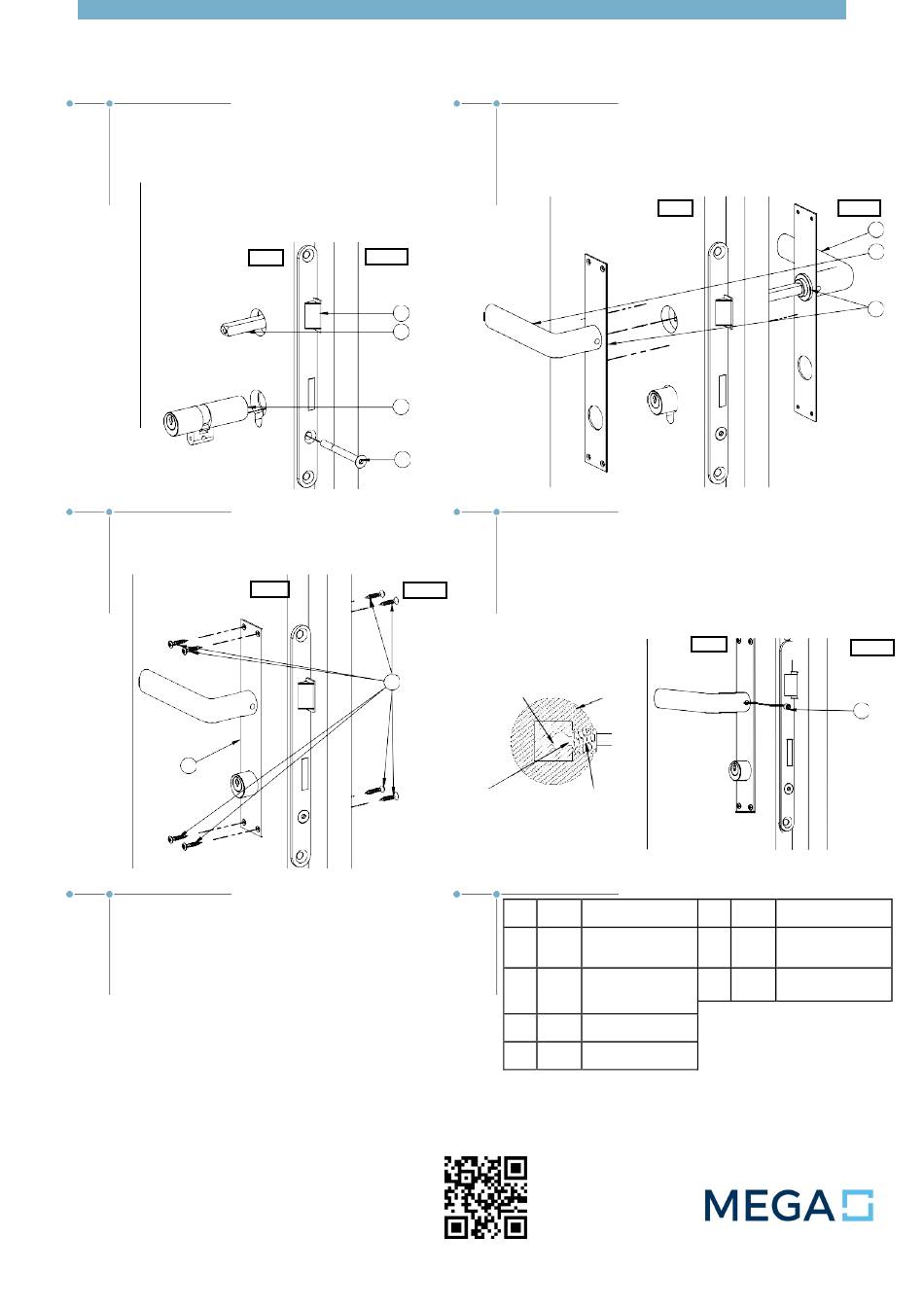

Étape 1: Préparer la porte
Percer les trous, si necessaire, dans la porte selon le gabarit de
perçage (voire au verso). Insérer la tige carrée ② dans la serrure ①
veiller à ce que le trou excentré soit tourné du côté de la vis imbus. Si
possible insérer le cylindre ③ dans la serrure ① fixer avec la vis à tête
fraisée ④. Effectuer un bref contrôle de fonctionnement de la serrure
et du pêne, et retirer la clé du cylindre.
Int
Étape 3: Fixer la garniture
Utiliser des vis à panneau ⑧ de 3,5mm pour visser les entrées
longues ⑦ sur la porte.
Int
7
Instructions d'entretien
Nous recommandons de lubrifier annuellement les parties mobiles
utiles de l'entrée avec un lubrifiant transparent ayant les
propriétés suivantes:
- Lubrification à long terme
- Protection à long terme contre l'usure
- Protection à long terme contre la corrosion
Pour le nettoyage nous recommandons Sigolin Standard
Ou un produit similaire de soins des métaux sans acide.
Veiller à ne pas toucher la surface de la porte
lors du nettoyage pour ne pas l'endommager.
MEGA GOSSAU AG
Langfeldstrasse 6
CH-9201 Gossau
Telefon: +41 (0)71 388 91 11
Telefax: +41 (0)71 388 91 91
www.mega.ch
beschlaege@mega.ch
Étape 2: Placer les garnitures
Si disponible insérer la poignée avec tige carrée ⑤ et la poignée femelle ⑥,
dans les entrées ⑦ et serrer jusqu'à ce que les plaques soient bien
appliquées contre la porte.
Ext
1
2
3
4
Étape 4: Montage final
Tenir les deux poignées ⑤⑥ contre les entrées et les
fixer avec la vis imbus ⑨. La pointe de la vis doit crever
la partie mince du carré, sur le trou excentré.
Ext
Virifier toutes les fonctions de l'ensemble et des composants associés.
Nous vous souhaitons beaucoup de Plaisir et de succès avec les
accessoires de qualité MEGA
8
Tige carrée avec
trou excentré
Pointe de perçage
Pos. Nombre
2
5
6
7
Mai 17 / ECH
Int
Int
Collet de poignée
Vis imbus
Titre Pos.
1 Tige carrée 8 ou 9mm 8
(option)
1 Poignée avec tige 9
carrée (option)
1 Poignée femelle
2 Entrée longue
Ext
5
6
7
Ext
9
Nombre Titre
8 Vis à panneau 3.5mm
(option)
1 (2) Vis imbus M6x6.8
(option)
