Reboot RBM 2100 avec la dernière technologie de modulation de largeur d'impulsion (PWM) et le module
d'alimentation à transistor bipolaire à grille isolée (IGBT) pour changer la fréquence de fonctionnement en IF et
remplacer le transformateur de transistor traditionnel par un transformateur IF. Avec portable, petite taille, poids léger,
faible consommation et ainsi de suite.C'est également une soudeuse multifonctionnelle intelligente et facile à utiliser
avec MMA, MIG GAZ, MIG NO GAZ et LIFT TIG. Avec de fortes performances de soudage, l'utilisation de diverses
caractéristiques de la scène. Peut être utilisé à la fois pour les conditions sans gaz et sans gaz, un excellent effet de
soudage. Très apprécié par les amateurs de soudage. C'est aussi un débutant très amical en soudage et peut
commencer bientôt.

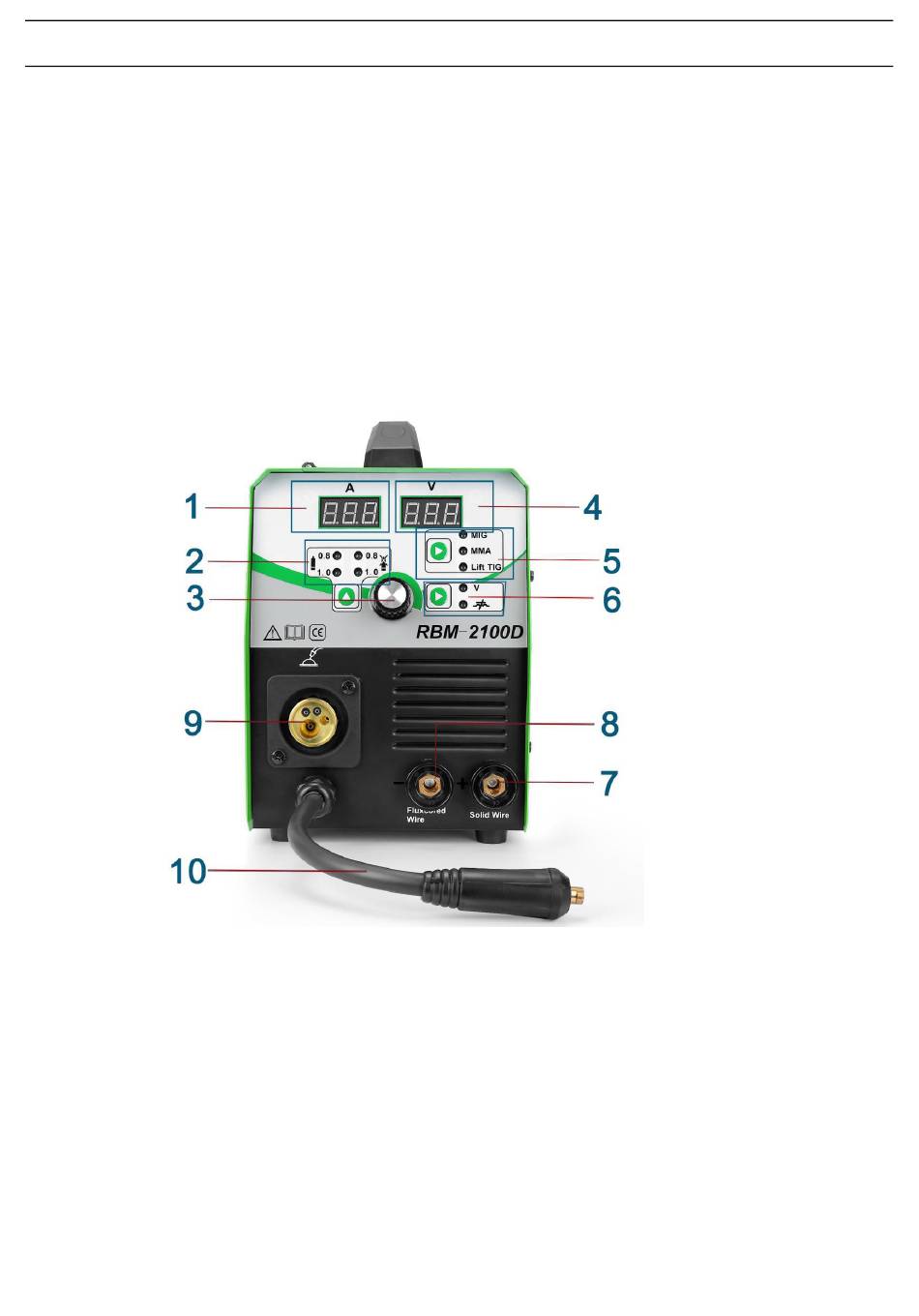

La première partie: Introduction à la machine
1. Instrument d'affichage actuel
L'ampèremètre numérique est utilisé pour afficher le courant de sortie réel de l'alimentation.
Il est également utilisé pour afficher les paramètres en mode programmation.
En fonction des paramètres de programmation sélectionnés, l'indicateur d'état adjacent à l'ampèremètre s'illumine pour afficher
l'unité des paramètres de programmation.
Lors du soudage, l'ampèremètre affiche le courant de soudage réel.
2. Sélectionnez le diamètre du fil, sélectionnez le soudage au gaz et le soudage sans gaz
3. Ajustez le bouton de valeur
Tournez le courant d'amplification dans le sens des aiguilles d'une montre et tournez dans le sens antihoraire pour réduire le
courant.
4. Instrument d'affichage de tension
5. Sélection de la fonction MIG/MMA/LIFT TIG
6. Réglage de la tension à petite échelle et réglage de l'inductance
Numéro de version: RBM-220-20201221A1
Manuel d'utilisation
1
Publicité
Table des Matières
Manuels Connexes pour Reboot RBM 2100
Sommaire des Matières pour Reboot RBM 2100
- Page 1 Numéro de version: RBM-220-20201221A1 Manuel d'utilisation Reboot RBM 2100 avec la dernière technologie de modulation de largeur d'impulsion (PWM) et le module d'alimentation à transistor bipolaire à grille isolée (IGBT) pour changer la fréquence de fonctionnement en IF et remplacer le transformateur de transistor traditionnel par un transformateur IF. Avec portable, petite taille, poids léger, faible consommation et ainsi de suite.C'est également une soudeuse multifonctionnelle intelligente et facile à...
-
Page 2: Partie Ii: Introduction Au Produit Et Liste De Configuration
Numéro de version: RBM-220-20201221A1 Il est recommandé de ne pas avoir besoin d'ajuster la tension. La machine est une machine unifiée. Tension, courant, vitesse d'alimentation du fil automatiquement. Lorsque la déviation est trop importante, elle peut être correctement ajustée. Ajustement de l'inductance: Si les éclaboussures sont trop grandes ou si la piscine de soudage n'est pas assez profonde, elle peut être ajustée à... - Page 3 Numéro de version: RBM-220-20201221A1 Pour fixer la trachée pour éviter les fuites Clip nasal d'air Bouche Les pièces de rechange, doivent être conductrice remplacées fréquemment, s'il vous plaît garder l'inventaire Les pièces de rechange, doivent être Tip 1.0 remplacées fréquemment, s'il vous plaît conducteur garder l'inventaire Pour le fil fourré, les pièces de rechange...
-
Page 4: Partie 3: Test Simple De L'alimentation Sur La Machine
Partie 3: Test simple de l'alimentation sur la machine Reboot RBM-2100 pour effectuer des tests rigoureux en usine afin de s'assurer que chaque soudeur qui arrive à l'utilisateur est de haute qualité car notre machine doit être livrée de l'usine à vous via des dizaines de milliers de kilomètres de transport longue distance. -
Page 5: Mode Mma
1. Mode MMA Si vous souhaitez réparer des clôtures ou des supports de fixation endommagés et que vous préférez utiliser des électrodes traditionnelles pour le fonctionnement, vous pouvez utiliser le mode MMA du Reboot RBM-2100 pour le soudage. 1、 Sélectionnez le processus "MMA". - Page 6 3. Pour ajuster le courant, seul le courant peut être ajusté. Note: 1) Reboot RBM-2100 spécification de l'électrode de support inférieure à 4,0 (5/32in), généralement 2,5 (3/32in) et 3,2 (1/8in). E6013 européen généralement utilisé en Europe, E7018 couramment utilisé aux États-Unis, en acier inoxydable ER308 général.
-
Page 7: Problèmes Possibles
2、Réglage de la polarité pour les conducteurs solides MIG (gaz) Reboot RBM-2100 prend en charge les fils de 0,8 et 1,0 mm de diamètre et adapte automatiquement et intelligemment les meilleurs paramètres de soudage en fonction des différentes spécifications de fil pour obtenir les... - Page 8 Numéro de version: RBM-220-20201221A1 3、Connectez le pistolet MIG et le dossier de mise à la terre. 4, la bobine de montage Diamètre 0,030 "(0,8 mm)/0,040" (1,0 mm) Bobine 8 "(200 mm 5 kg) Bobine 4 "(100 mm 1 kg) 5, réglez le rouleau d'entraînement Faites face à...
- Page 9 Numéro de version: RBM-220-20201221A1 2. Le soudage au gaz nécessite l'utilisation d'une roue d'alimentation en fil de type V, appropriée pour le fil d'acier au carbone ordinaire et le fil d'acier inoxydable, la nécessité d'utiliser du gaz CO2 et du mélange d'argon + CO2 . 6, donnez le fil et définissez la pression La pression ne peut pas être trop lâche, trop lâche conduira à...
- Page 10 Numéro de version: RBM-220-20201221A1 9、Installation de torche. Le fil doit être étendu à l'extérieur de la prise centrale européenne, puis installer la torche. Le guide de fil et la pointe de contact de la torche doivent correspondre au fil. Maintenez la clé de commutateur de torche enfoncée pendant plus de 3 secondes sans soudure.
- Page 11 Numéro de version: RBM-220-20201221A1 soudage, il Sentez que la piscine de soudage n'est pas assez profonde et que les éclaboussures sont trop grandes, vous pouvez donc ajuster C'est approprié. 13、Avec embout de contact 1/4 "en métal, suppression complète de l'arc de démarrage déclenché 14、Pour remplacer le fil de soudage.
-
Page 12: Méthode D'autoprotection Du Fil De Soudage De Type Flux
Numéro de version: RBM-220-20201221A1 Note: 1. Buses, 2. Buse conductrice. Ce sont des pièces d'usure qui doivent être remplacées fréquemment, veuillez les garder en stock. 19. Tubes de fil de guidage, de préférence équipés d'une pièce de rechange, car il peut endommager l'accessoire. Note: 1）... - Page 13 2, définissez la polarité pour le noyau de flux MIG (pas de gaz) Reboot RBM-2100 prend en charge les fils de 0,8 et 1,0 mm de diamètre et adapte automatiquement et intelligemment les meilleurs paramètres de soudage en fonction des différentes spécifications du fil pour obtenir les meilleurs résultats.
- Page 14 Numéro de version: RBM-220-20201221A1 5, réglez le rouleau d'entraînement Côté face marqué 0,030 "loin de la machine Remarques: 1. Il y a deux rainures sur une roue d'alimentation de fil, 0,8 mm (0,030 ") d'un côté et 1,0 mm (0,040") de l'autre pour correspondre au diamètre de fil correspondant.
- Page 15 Numéro de version: RBM-220-20201221A1 8、Installation de torche de soudage. Le fil de soudage doit être prolongé au-delà de la prise centrale européenne, puis la torche de soudage doit être installée. Le tube de guidage et la pointe de contact de la torche doivent correspondre au fil de soudage. Maintenez la clé...
- Page 16 Numéro de version: RBM-220-20201221A1 Assurez-vous d'utiliser une bouche en porcelaine Réglage de la vitesse d'alimentation du fil, du courant et de la tension 1.Sélectionnez le mode de fonctionnement MIG, MMA, LIFT TIG 2.Sélection du diamètre du fil 0,8/1,0 mm, sélection airless (fil de fusion).
- Page 17 Numéro de version: RBM-220-20201221A1 3.La machine a une fonction unifiée, donc tant que ce bouton est ajusté, le courant de soudage, la tension et la vitesse d'alimentation du fil seront ajustés automatiquement en même temps. 4."V", si vous n'êtes pas satisfait du réglage automatique de la machine, vous pouvez affiner la tension (lorsque le courant et la vitesse d'alimentation du fil sont constants),"...
- Page 18 Numéro de version: RBM-220-20201221A1 Note: 1. Buse, 2. Buse conductrice Ce sont des pièces usées qui doivent être remplacées fréquemment, s'il vous plaît garder le stock. 19.Tuyau de guide, de préférence équipé d'une pièce de rechange, car il peut endommager l'accessoire. Note: 1) Veuillez suivre strictement la description de l'image pour vous connecter, sinon elle ne sera pas soudée.
- Page 19 Numéro de version: RBM-220-20201221A1 se produire. Vous avez besoin Arrêtez de travailler pendant quelques minutes, laissez la machine refroidir pendant un certain temps et reprenez automatiquement. Si l'air refroidit pendant plus de 10 minutes et que la machine ne redémarre pas automatiquement, éteignez et redémarrez.
- Page 20 Numéro de version: RBM-220-20201221A1 3、 Réglez le courant, seul le courant peut être ajusté. 4、 WP17V Structure de la torche de soudage Note: Cette torche TIG n'est pas incluse dans le kit d'accessoires standard. Remarques: 1.Céramique Nozel, 2. Mandrin en tungstène, 3.Corps de mandrin en tungstène, 4. Capuchon à dos court, 5.Bonnet long.
-
Page 21: Problèmes Éventuels
Numéro de version: RBM-220-20201221A1 2) Cette machine n'est pas une machine professionnelle de soudage TIG de démarrage d'arc à haute fréquence, elle est juste le démarrage d'arc de contact LIFT TIG ou le démarrage de friction. 3) Besoin d'utiliser la torche TIG, wp17v, cette torche n'est pas incluse, vous devez acheter vous-même 4) Matériau de soudure de support, acier au carbone, acier inoxydable, acier allié, aluminium ne peut pas être soudé. -
Page 22: Partie Vi: Paramètres De Soudage Définis
Numéro de version: RBM-220-20201221A1 6. Structure d'alimentation de fil de haute puissance en métal, puissance d'alimentation de fil, stabilité d'alimentation de fil. 7. Toute la connexion de sortie épaisse de cuivre, l'effet de soudage est meilleur. 8.Radiateur plus épais, meilleure dissipation de la chaleur. Partie V: Dépannage Suivez tous les instructions de sécurité... - Page 23 Numéro de version: RBM-220-20201221A1...
