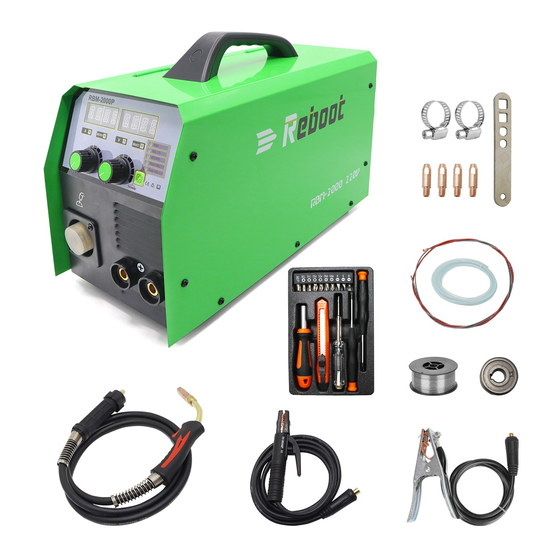

Reboot soudage RBM2000P avec la dernière technologie de modulation de largeur d'impulsion (PWM) et un module
d'alimentation à transistor bipolaire à grille isolée (IGBT) qui peut changer la fréquence de travail en fréquence
intermédiaire, permettant aux transformateurs à transistors traditionnels de remplacer les transformateurs à
fréquence intermédiaire. Il a les caractéristiques d'un appareil portable, de petite taille, de poids léger et de faible
consommation. C'est aussi une machine à souder polyvalente intelligente et facile à utiliser avec MMA, MIG Gas,
MIG Airless et MIG pulsé. Il présente les caractéristiques de performances de soudage fortes et de scénarios
d'utilisation diversifiés. Il peut être utilisé dans des conditions gazeuses et airless, en particulier pour le soudage de
l'aluminium, avec une forme particulièrement bonne et de bons résultats de soudage. Il a été très apprécié par les
amateurs de soudage. Il est également très convivial pour les débutants en soudage et peut commencer rapidement.
Partie 1: Introduction à la machine
1. Affichage actuel
L'ampèremètre numérique est utilisé pour afficher le courant prédéfini.
Il est également utilisé pour afficher les éléments de menu lorsque la lumière de menu est allumée.
Selon l'élément de menu sélectionné, l'indicateur d'état près de l'ampèremètre s'allume pour afficher l'unité
des paramètres programmés.
Lors du soudage, l'ampèremètre affichera le courant de soudage réel.
2. Affichage de tension
L'ampèremètre numérique est utilisé pour afficher la tension prédéfinie.
Les paramètres de chaque élément de menu sont affichés lorsque la lumière de menu est allumée
Lorsque le voyant "inductance" est allumé, la valeur de réglage de l'inductance s'affiche.
Lors du soudage, l'ampèremètre affichera la tension de soudage réelle.
3. Indicateur courant.
4. Indicateur de menu.
5. Indicateur de tension.
Numéro de version: RBM2000P-20210517A1
Manuel d 'exploitation
1
Publicité
Table des Matières
Manuels Connexes pour Reboot RBM2000P
Sommaire des Matières pour Reboot RBM2000P
- Page 1 Numéro de version: RBM2000P-20210517A1 Manuel d 'exploitation Reboot soudage RBM2000P avec la dernière technologie de modulation de largeur d'impulsion (PWM) et un module d'alimentation à transistor bipolaire à grille isolée (IGBT) qui peut changer la fréquence de travail en fréquence intermédiaire, permettant aux transformateurs à...
-
Page 2: Terminaux Négatifs
Numéro de version: RBM2000P-20210517A1 6. Indicateur de détection. 7. Choisir la méthode de soudage MMA/MIG dioxyde de carbone/MIGMAX/MIGALMg/MIGALSi pulsé 8. Bouton 8. Maintenez-le enfoncé pendant longtemps pour alimenter rapidement les fils. Appuyez une fois pour sélectionner l'indicateur "A" et l'indicateur "MENU". -
Page 3: Partie 3: Essai Simple De L'alimentation Électrique De La Machine
Partie 3: Essai simple de l'alimentation électrique de la machine Reboot Soudeur RBM2000P sera soumis à divers tests rigoureux lorsqu'ils quittent l'usine pour s'assurer que chaque machine à souder atteint l'utilisateur est de haute qualité, car nos machines doivent passer par des dizaines... -
Page 4: Précautions Pour L'inspection De La Mise Sous Tension
Précautions pour l'inspection de la mise sous tension: 1、 Assurez-vous que votre tension d'alimentation est de 220 +-15%. Redémarrage Le RBM2000P ne prend en charge que la tension d'entrée de 220V. Si vous avez l'alimentation du générateur, assurez-vous que le générateur n'est pas inférieur à... -
Page 5: Paramètres Unifiés De Soudage Sous Protection Gazeuse (Syncmig)
Numéro de version: RBM2000P-20210517A1 Modèles RMB2000P Courant nominal (A) 30 ~ 160A Démarrage à chaud (HOTI) 10 ~ 100A Restauration des paramètres d'usine (DFLT) Marche/arrêt Paramètres unifiés de soudage sous protection gazeuse (SYNCMIG) Modèles RBM2000P Courant nominal (A) 30 ~ 200A Longueur de l'arc -50～50... -
Page 6: Partie 5: Instructions Pour L'utilisation Du Panneau De Commande
Numéro de version: RBM2000P-20210517A1 Partie 5: Instructions pour l'utilisation du panneau de commande La soudeuse a deux interfaces de fonctionnement: une interface de réglage de panneau et deux Interface de paramétrage. Interface de configuration du panneau de premier niveau Après le démarrage de la soudeuse, elle entrera automatiquement dans l'interface de réglage du panneau de premier niveau. -
Page 7: Interface De Configuration De Panneau Secondaire
1.2. Remarque: Le diamètre de fil par défaut uniforme pour le soudage à l'arc sous protection gazeuse ordinaire RBM2000P est de 0,8 mm. Si une ligne de 1,0 mm est nécessaire, les paramètres doivent être appariés manuellement. -
Page 8: Mode Mma
Numéro de version: RBM2000P-20210517A1 Partie 6: Instructions pour le fonctionnement de la machine. Astuce: 1. Porter un casque de soudage avec une ombre de filtre appropriée pour protéger le visage et les yeux pendant le soudage ou la vision; 2. Porter des lunettes de sécurité approuvées. Les boucliers latéraux recommandés;... - Page 9 Numéro de version: RBM2000P-20210517A1 3. Pour régler le courant, la force ARC et le démarrage à chaud. Si les paramètres stockés dans la soudeuse n'ont pas besoin d'être modifiés, la soudeuse peut Commencez le soudage directement après le démarrage. Sinon, la soudeuse doit être ajustée selon les étapes 1, 2 et 3.
-
Page 10: Problèmes Éventuels
à chaud. Notes 1) Reboot RBM2000P prend en charge les électrodes de moins de 4.0 (5/32 pouces) et généralement 2.5 (3/32 pouces) et 3.2 (1/8 pouces). Le style européen utilise généralement E6013, le style américain utilise généralement E7018 et l'acier inoxydable utilise généralement ER308. -
Page 11: Mode Mig
Numéro de version: RBM2000P-20210517A1 Mode MIG Reboot RBM2000P propose deux méthodes de soudage: le soudage blindé au gaz et le soudage auto-blindé par fil de soudage. Si vous travaillez à la maison ou en studio, afin d'assurer de meilleurs résultats de soudage, le mode de soudage au gaz est recommandé;... - Page 12 Numéro de version: RBM2000P-20210517A1 Note: Les bouteilles et les compteurs de gaz ne sont pas requis. 4, installez la bobine 0,030 "(0,8 mm)/0,040" (1,0 mm) diameter Bobine de 8 pouces (200 mm 5 kg) Bobine de 4 pouces (100 mm 1 kg) 5, définir le défilement du lecteur...
- Page 13 Numéro de version: RBM2000P-20210517A1 6, ligne d'alimentation et réglage de la pression La pression ne doit pas être trop lâche, trop lâche fera glisser le fil de soudage, le matériau d'alimentation en fil n'est pas stable, trop serré fera glisser le fil de soudage et se déformer.
- Page 14 Numéro de version: RBM2000P-20210517A1 11, ajuster la vitesse de ligne, le courant, la tension et ainsi de suite. Paramètres réglables de soudage à l'arc blindé airless . 1. Actuellement La machine à souder adopte une fonction de système intelligent unifiée intégrée. Les utilisateurs peuvent Selon l'épaisseur de la plaque soudée et les conditions d'alimentation, sélectionnez le courant...
-
Page 15: Installation Du Pistolet De Soudage
Numéro de version: RBM2000P-20210517A1 trois. Mode de fonctionnement: 2T\ 4T. 13、La tête de contact est à 1/4 de pouce du métal et appuyez complètement sur la bascule pour activer l'arc. 14、Pour remplacer le fil de soudage. Utilisez une pince de coupe pour couper l'avant de la tête de contact dépassant le fil, relâchez la roue de pincement du mécanisme de fil, tournez le fil dans le sens des aiguilles d'une montre, retournez le fil au fil, faites... - Page 16 Numéro de version: RBM2000P-20210517A1 16、Structure de torche de soudage Note: Point 1. Buses, 2. Buse conductrice. Ce sont des pièces d'usure qui doivent être remplacées fréquemment, veuillez les conserver en stock. 19. Tubes de fil de guidage, de préférence équipés...
- Page 17 Numéro de version: RBM2000P-20210517A1 Notes 1） Veuillez suivre strictement les instructions sur l'image pour la connexion, sinon la soudure ne sera pas possible. 2） Support de fil fourré de 0,8 mm, 1,0 mm, 0,6 mm (besoin d'acheter du fil de soudage, à la roue de fil, à la tête de contact).
- Page 18 Numéro de version: RBM2000P-20210517A1 2, le fil d'aluminium MIG (gaz) définit la polarité: Protection contre les gaz, soudage à fil fixe, "P" et "+" connectés dans l'image ci-dessous. 3. Connectez le pistolet MiG et la pince de mise à la terre.
- Page 19 Numéro de version: RBM2000P-20210517A1 correspondre au diamètre du fil métallique correspondant. 2.Le soudage au gaz nécessite l'utilisation de fil de type U à la roue, adapté au fil d'aluminium, le soudage au fil solide nécessite l'utilisation d'argon. 6, ligne d'alimentation et réglage de la pression La pression ne doit pas être trop lâche, trop lâche fera glisser le fil de soudage, le matériau d'alimentation en fil n'est...
- Page 20 Numéro de version: RBM2000P-20210517A1 10. Retirez les consommables et appuyez sur le déclencheur jusqu'à ce que les fils sortent. Remplacement des consommables. 10、Réglez la vitesse d'alimentation du fil, le courant, la tension, etc. Paramètres réglables pour le soudage à l'arc sous protection gazeuse.
- Page 21 Numéro de version: RBM2000P-20210517A1 La machine à souder adopte une fonction de système intelligent unifiée intégrée. Les utilisateurs peuvent Selon l'épaisseur de la plaque soudée et les conditions d'alimentation, sélectionnez le courant correspondant La vitesse n'a pas besoin d'être ajustée.
- Page 22 Numéro de version: RBM2000P-20210517A1 Note: 1. Buses, 2.Conseils de contact. Ce sont des pièces d'usure qui doivent être remplacées fréquemment, veuillez les conserver en stock.18. Le tube conducteur est un revêtement en graphite pour le soudage de l'aluminium et il est préférable de l'équiper d'une pièce de rechange car il peut endommager l'accessoire.
-
Page 23: Dépannage
Numéro de version: RBM2000P-20210517A1 soudage et à la tête de contact. 4) Aucun chargeur, s'il vous plaît confirmer que le mode de fonctionnement est l'état MIG, s'il vous plaît confirmer que le pistolet de soudage est bien connecté, appuyez sur l'interrupteur du pistolet ou aucun chargeur, s'il vous plaît nous contacter. - Page 24 Numéro de version: RBM2000P-20210517A1 Panne de courant du VRD Vérifier la tension ERR 0005 Défaillance du VRD Se produit dans le contrôle Câble de rétroaction. Conseil Machines à souder Des erreurs humaines se ERR 0006 Erreur de Redémarrez la machine.
