Reboot RBM1600 avec la dernière technologie de modulation de largeur d'impulsion (PWM) et le module
d'alimentation à transistor bipolaire à grille isolée (IGBT) pour changer la fréquence de fonctionnement en IF et
remplacer le transformateur de transistor traditionnel par un transformateur IF. Avec portable, petite taille, poids léger,
faible consommation et ainsi de suite.C'est également une soudeuse multifonctionnelle intelligente et facile à utiliser
avec MMA, MIG GAS, MIG GASLESS et LIFT TIG. Avec de fortes performances de soudage, l'utilisation de diverses
caractéristiques de la scène. Peut être utilisé à la fois pour les conditions sans gaz et sans gaz, un excellent effet de
soudage. Très apprécié par les amateurs de soudage. C'est aussi un débutant très amical en soudage et peut
commencer bientôt.

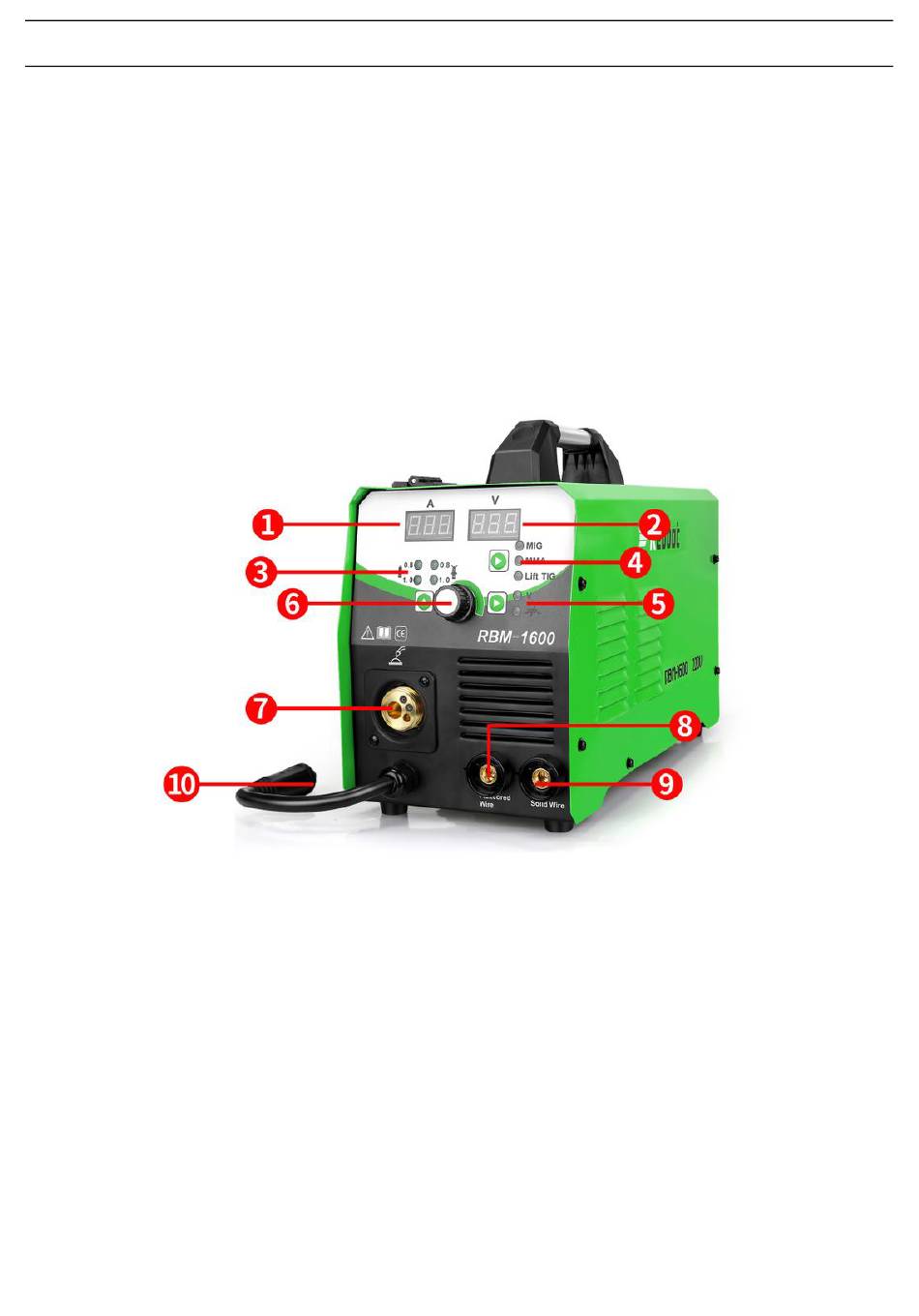

La première partie: Introduction à la machine
1. Instrument d'affichage actuel
L'ampèremètre numérique est utilisé pour afficher le courant de sortie réel de l'alimentation.
Il est également utilisé pour afficher les paramètres dans le mode de programmation.
Selon les paramètres de programmation choisis, l'indicateur d'état adjacent à l'ampèremètre s'illumine pour afficher les unités
des paramètres de programmation.
Lors du soudage, l'ampèremètre affichera le courant de soudage réel.
2. Instrument d'affichage de tension
3. Sélectionnez le diamètre du fil, sélectionnez le soudage au gaz et le soudage sans gaz
4. Sélection des fonctions MIG/MMA/LIFT TIG
5. Réglage de la tension et de l'inductance à petite échelle
Il est recommandé de ne pas avoir besoin de régler la tension. La machine est une machine unifiée. La tension, le courant et la
vitesse d'alimentation du fil sont automatiquement adaptés. Lorsque l'écart est trop important, il peut être ajusté de manière
appropriée. Réglage de l'inductance: si les éclaboussures sont trop grandes ou si la piscine de soudage n'est pas assez
profonde, elle peut être ajustée à une valeur plus grande, sinon elle peut être plus petite.
6. Bouton de réglage de la valeur
Tournez dans le sens horaire pour amplifier le courant et tournez dans le sens antihoraire pour réduire le courant.
Numéro de version: Mig210-20201221A1
Manuel d'utilisation
1
Publicité
Table des Matières
Manuels Connexes pour Reboot RBM1600
Sommaire des Matières pour Reboot RBM1600
- Page 1 Numéro de version: Mig210-20201221A1 Manuel d'utilisation Reboot RBM1600 avec la dernière technologie de modulation de largeur d'impulsion (PWM) et le module d'alimentation à transistor bipolaire à grille isolée (IGBT) pour changer la fréquence de fonctionnement en IF et remplacer le transformateur de transistor traditionnel par un transformateur IF. Avec portable, petite taille, poids léger, faible consommation et ainsi de suite.C'est également une soudeuse multifonctionnelle intelligente et facile à...
-
Page 2: Partie Ii: Présentation Du Produit Et Liste De Configuration
Non, Image Prénom Nombre Note non. S'il vous plaît vérifier à l'extérieur de la RBM1600 machine sans rayures et fractures, le démarrage normal 3M, torche MB15MIG, prise centrale MB15 torche européenne Câble de 2 mètres 16MM2, support de Support de... - Page 3 Numéro de version: Mig210-20201221A1 Tuyau 3 mètres 8 * 12 tuyau de réseau transparent transparent Pour fixer la trachée pour éviter les fuites Clip nasal d'air Bouche Les pièces de rechange, doivent être conductrice remplacées fréquemment, s'il vous plaît garder l'inventaire Les pièces de rechange, doivent être Tip 1.0 remplacées fréquemment, s'il vous plaît...
-
Page 4: Partie 3: Test Simple De L'alimentation Sur La Machine
Partie 3: Test simple de l'alimentation sur la machine Reboot RBM1600 à la sortie de l'usine sera soumis à divers tests rigoureux pour s'assurer que chaque machine de soudage qui arrive à l'utilisateur est de haute qualité, car nos machines doivent parcourir des dizaines de milliers de kilomètres de l'usine à... - Page 5 4.Le circuit interne est desserré (en raison du transport à longue distance, boss), vous devez ouvrir le couvercle pour vérifier la connexion interne. Partie IV: Spécifications techniques Type RBM1600 Tension d'alimentation d'entrée (V) 1 phase 220V, 50/60Hz Courant d'entrée nominal (A) 24.5...
-
Page 6: Mode Mma
1. Mode MMA Si vous souhaitez réparer des clôtures ou des supports de fixation endommagés et que vous préférez utiliser des électrodes traditionnelles pour le fonctionnement, vous pouvez utiliser le mode MMA du Reboot RBM1600 pour le soudage. 1、 Sélectionnez le processus "MMA". -
Page 7: Problèmes Possibles
2, mode MiG Reboot RBM1600 propose deux méthodes de soudage: le soudage sous gaz et le soudage autoprotégé par fil de flux. Si vous travaillez à la maison ou en studio, afin d'assurer de meilleurs résultats de soudage, il est recommandé... - Page 8 2、Réglage de la polarité pour les conducteurs solides MIG (gaz) Reboot RBM1600 l'excellent support pour les fils de soudage avec des diamètres de 0,8 et 1,0 mm, respectivement, et adaptez automatiquement et intelligemment les meilleurs paramètres de soudage en fonction des différentes spécifications des fils de soudage pour obtenir les meilleurs résultats.
- Page 9 Numéro de version: Mig210-20201221A1 5, réglez le rouleau d'entraînement Côté face marqué 0,030 "loin de la machine Remarques: 1. Il y a deux rainures sur une roue d'alimentation de fil, 0,8 mm (0,030 ") d'un côté et 1,0 mm (0,040") de l'autre pour correspondre au diamètre de fil correspondant.
- Page 10 Numéro de version: Mig210-20201221A1 tension endommagera la machine. 8, s'il vous plaît connecter le gaz CO2: 1. Connectez le tuyau de gaz à la machine. 2. Connectez le tuyau et le régulateur au cylindre. 9、Installation de torche. Le fil doit être étendu à l'extérieur de la prise centrale européenne, puis installer la torche. Le guide de fil et la pointe de contact de la torche doivent correspondre au fil.
- Page 11 Numéro de version: Mig210-20201221A1 Ajuster la vitesse d'alimentation du fil, le courant et la tension 1. Sélectionnez le mode de fonctionnement MIG, MMA, LIFT-TIG 2. Sélectionnez le diamètre du fil 0,8/1,0 mm, le choix de la soudure de fil solide. 3.La machine a une fonction unifiée, il suffit donc d'ajuster le bouton, le courant de soudage, la tension et la vitesse d'alimentation du fil seront automatiquement ajustés en même temps.
- Page 12 Numéro de version: Mig210-20201221A1 Structure du pistolet de soudage Note: 1. Buses, 2. Buse conductrice. Ce sont des pièces d'usure qui doivent être remplacées fréquemment, veuillez les garder en stock. 19. Tuyau guide, de préférence équipé d'une pièce de rechange, car il peut endommager l'accessoire.
-
Page 13: Problèmes Éventuels
2, définir la polarité pour le noyau MIG (pas de gaz)) Reboot RBM1600 pour mettre en évidence le fil de 0,8 et 1,0 mm de diamètre et correspondre automatiquement et intelligemment aux meilleurs paramètres de soudage en fonction des différentes... - Page 14 Numéro de version: Mig210-20201221A1 4、Connectez le pistolet MIG et le dossier de mise à la terre. Fil Remarque: Vous n'avez pas besoin d'utiliser des bouteilles de gaz et des compteurs de gaz 5, la bobine de montage Diamètre 0,030 "(0,8 mm)/0,040" (1,0 mm) Bobine de 8 "(200 mm et 5 kg) Bobine de 4 "(100 mm et 1 kg)
- Page 15 Numéro de version: Mig210-20201221A1 5, réglez le rouleau d'entraînement Côté face marqué 0,030 "loin de la machine Remarques: 1. Il y a deux rainures sur une roue d'alimentation de fil, 0,8 mm (0,030 ") d'un côté et 1,0 mm (0,040") de l'autre pour correspondre au diamètre de fil correspondant.
- Page 16 Numéro de version: Mig210-20201221A1 8、Installation de torche de soudage. Le fil de soudage doit être prolongé au-delà de la prise centrale européenne, puis la torche de soudage doit être installée. Le tube de guidage et la pointe de contact de la torche doivent correspondre au fil de soudage. Maintenez la clé...
- Page 17 Numéro de version: Mig210-20201221A1 Ajuster la vitesse d'alimentation du fil, le courant et la tension 1.Sélectionnez le mode de fonctionnement MIG, MMA, LIFT-TIG 2.Sélectionnez le diamètre du fil 0,8/1,0 mm, choisissez sans gaz (fil fondu). 3.La machine a une fonction unifiée, il suffit donc d'ajuster le bouton, le courant de soudage, la tension et la vitesse d'alimentation du fil seront automatiquement ajustés en même temps.
- Page 18 Numéro de version: Mig210-20201221A1 Structure de support: Note: 1. Buses, 2. Buse conductrice. Ce sont des pièces d'usure qui doivent être remplacées fréquemment, veuillez les garder en stock. 19. Tubes de fil de guidage, de préférence équipés d'une pièce de rechange, car il peut endommager l'accessoire.
- Page 19 Numéro de version: Mig210-20201221A1 6) Le diamètre du fil, la rainure de la roue d'alimentation et l'ouverture de la pointe de contact doivent correspondre 7) Le rouleau de pression de la structure d'alimentation du fil ne doit pas être trop serré ou trop lâche, ce qui entraînera une alimentation instable du fil 8) L'installation de la bobine d'alimentation ne doit pas être trop lâche ou trop serrée, ce qui entraînera la chute du ressort du fil d'alimentation et l'alimentation du fil trop lente.
- Page 20 Numéro de version: Mig210-20201221A1 3、 Réglez le courant, seul le courant peut être ajusté. 4、 WP17V Structure de la torche de soudage Remarque: Le kit d'accessoires standard n'inclut pas cette torche TIG.
- Page 21 Numéro de version: Mig210-20201221A1 Note: 1.Céramique Nozel, 2. Mandrin en tungstène, 3.Corps de mandrin en tungstène, 4. Chapeau court, 5.Longue casquette arrière. La structure ci-dessus est la partie d'usure, s'il vous plaît garder le stock. Note: 1) S'il vous plaît connecter selon l'image, sinon ne peut pas être soudé 2) Cette machine n'est pas une machine professionnelle de soudage TIG à...
-
Page 22: Sixième Partie: Schéma Intérieur De La Machine
Numéro de version: Mig210-20201221A1 Sixième partie: Schéma intérieur de la machine 1. 7 transistors importés, la sortie de courant est stable et puissante. 2. 3 grandes capacités de haute puissance, la machine est relativement stable. 3. Ventilateur de refroidissement, améliorant considérablement la durée de la charge de la machine. -
Page 23: Partie 8: Paramètres De Soudage
Numéro de version: Mig210-20201221A1 2. Assurez-vous que l'interrupteur d'alimentation est en position ouverte. 3.Assurez-vous que le disjoncteur est réinitialisé. 1.Le thermostat peut déclencher en raison d'une surchauffe. Laissez la Lorsque le déclencheur du pistolet machine refroidir. Soudage à un cycle de service inférieur. est retiré, il n'y a pas d'alimentation en fil, de sortie de soudure ou de 2.Vérifiez s'il y a des obstacles dans le flux d'air.Vérifiez le pistolet pour...
