Le kit contient :
SYKCE

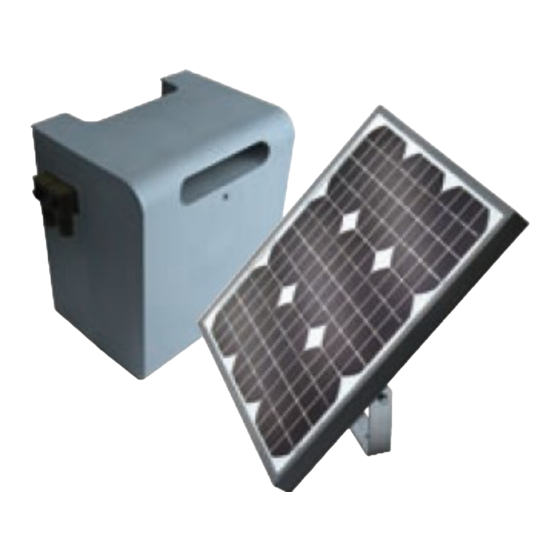

Kit d'alimentation solaire composé du panneau
photovoltaïque (SYP) et du caisson batterie (PSY24)
Utilisation du kit SYKCE :
Le kit solaire doit être installé à proximité de l'automatisme, la longueur maximum du câble d'alimentation est de 3m
et celui du panneau photovoltaïque est de 3m.
Il est impératif de contrôler que l'emplacement choisi pour l'installation du panneau garantit 100% d'ensoleillement
direct (plein soleil), tout au long de l'année.
De plus, le panneau devra être positionné loin de la végétation, des murs ou d'autres situations qui peuvent créer une
zone d'ombre sur la surface du panneau.
Le panneau devra toujours être parfaitement orienté et incliné. Il est conseillé de l'orienter comme suit :
Contrôler également que le nombre de cycle correspond bien à une utilisation domestique. (voir notice du produit)
Il est recommandé de charger le caisson batterie PSY24 avec le chargeur SYA1 (en option) en cas de stockage
prolongé.
Cette surface doit être exposée aux rayons solaires de manière directe et en tout point.
Une ombre partielle réduit sensiblement la capacité énergétique du panneau.
Options :
PSY24
Bloc batterie 24V avec carte de charge
Plein SUD avec une inclinaison d'environ 45°.
SYA1
Bloc d'alimentation pour la recharge sur le secteur du
caisson batterie (PSY24)
SYP
Panneau solaire photovoltaïque pour alimentation 24V, puissance
max = 15W
SYP30
Panneau solaire photovoltaïque pour alimentation 24V, puissance
max = 30W
(feuille d'arbre, gel, neige)
EST
Publicité
Manuels Connexes pour Nice SYKCE
Sommaire des Matières pour Nice SYKCE
- Page 1 PSY24 Bloc batterie 24V avec carte de charge Utilisation du kit SYKCE : Le kit solaire doit être installé à proximité de l’automatisme, la longueur maximum du câble d’alimentation est de 3m et celui du panneau photovoltaïque est de 3m.
- Page 2 SYKCE LES IMPERATIFS A RESPECTER : Positionnement du panneau : Emplacement du panneau : Ensoleillement tout au long de l’année et plein soleil. Loin de la végétation, de murs ou de situations créant une zone d’ombre sur la surface du panneau.
- Page 3 Que faire si : La led du bloc batterie ne clignote pas lors de la mise sous tension : Vérifier que le câble du panneau est bien dénudé (Fig 1) et fixé sur la fiche femelle (Fig 2), que les vis ne sont pas serrées sur l’isolant du câble.
- Page 4 Le bloc batterie se décharge rapidement : Vérifier que le stand-by total est bien activé sur la logique de commande à l’aide d’une Oview. S’assurer que le nombre de cycle par jour n’est pas dépassé. Lors de la période hivernale, le nombre de cycle possible peut-être réduit. Ce qu’il ne faut pas faire : Exemple : Un panneau posé...
