NETGEAR GS110TUP Guide D'installation

Guide d'installation
Smart switch Web manageable 8 ports
Gigabit Ethernet Ultra60 POE++ de bureau
avec 1 port SFP et 1 port Gigabit Ethernet
GS110TUP
Contenu de la boîte
• Switch GS110TUP NETGEAR
• Adaptateur secteur DC (en fonction des régions)
• Pieds en caoutchouc pour l'installation sur une table
• Kit de fixation murale
(les vis pour fixation murale ont un diamètre de 6,5 mm et une longueur de 16 mm.)
• Kit de fixation sur bâti
• Guide d'installation
Remarque : pour plus d'informations sur l'installation, reportez-vous au guide
d'installation matérielle que vous pouvez télécharger sur www.netgear.com/support/.

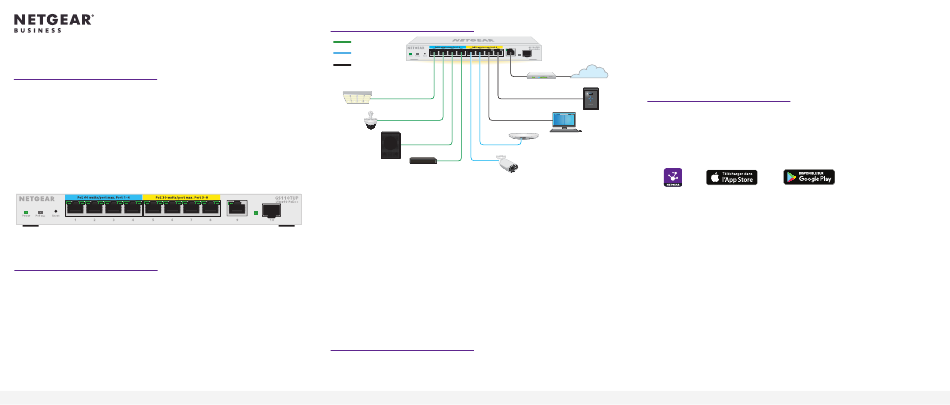

Connectez le switch
PoE++
PoE+
Non PoE
Voyant
PoE++
Caméra PTZ PoE++
Haut-parleur
PoE++
Encodeur PoE++
1. Connectez les appareils aux ports PoE++ RJ-45 (1 à 4) et aux ports PoE+ (5 à 8) sur le
panneau avant du switch.
utilisez des câbles Ethernet de catégorie 5e (Cat 5e) dotés de connecteurs RJ-45 pour
établir des connexions Gigabit.
2. Connectez le port 9 (le port de liaison montante RJ-45 cuivre) ou le port 10 (le port de
liaison montante SFP) du switch à un réseau comprenant un serveur DHCP.
Remarque : dans un petit bureau ou à domicile, branchez le switch sur le port de
réseau local d'un routeur qui, est relié à un modem.
Pour utiliser le port SFP, vous devez insérer un module SFP, que vous pouvez acheter
auprès de NETGEAR.
3. Mettez le switch sous tension, puis patientez deux minutes.
Si vous avez connecté le switch à un réseau avec un serveur DHCP tel qu'un routeur,
une nouvelle adresse IP est automatiquement attribuée au switch. (L'adresse IP par
défaut du switch est 192.168.0.239.)
Vérifiez l'état PoE
Le switch peut fournir jusqu'à 60 W PoE++ (IEEE 802.3bt) à chaque port PoE++ (1–4), et
jusqu'à 30 W PoE+ (IEEE 802.3at) à chaque port PoE+ (5–8). Le bilan de puissance PoE
maximum sur tous les ports PoE++ et PoE+ actifs est de 240 W.
Le voyant PoE Max indique l'état du budget PoE sur le switch :
• Eteint. Suffisant. Plus de 7 W disponible en PoE.
Exemples de
connexions
• Orange continu. Moins de 7 W disponible en PoE.
• Orange clignotant. Au moins une fois au cours des deux dernières minutes, moins de
GS110TUP
7 W d'alimentation PoE étaient disponibles.
Enregistrez-vous avec l'application NETGEAR
Internet
Routeur
Insight
ReadyNAS
Vous pouvez utiliser l'application NETGEAR Insight pour enregistrer le switch.
Remarque : si le switch est connecté à un routeur Wifi ou à un point d'accès et à Internet
Ordinateur et que vous connectez votre smartphone au même réseau Wifi que le switch, vous pouvez
utiliser l'application NETGEAR Insight pour détecter l'adresse IP du switch sur votre réseau
et enregistrer le switch auprès de NETGEAR.
Point d'accès WiFi PoE+
1. Sur votre appareil mobile, rendez-vous dans la boutique d'applications, recherchez
NETGEAR Insight et téléchargez la dernière version de l'application.
Caméra IP PoE+
2. Ouvrez l'application NETGEAR Insight.
3. Si vous n'avez pas configuré de compte NETGEAR, appuyez sur Create NETGEAR
Account (Créer un compte NETGEAR) et suivez les instructions à l'écran.
4. Saisissez l'adresse électronique et le mot de passe de votre compte et appuyez sur
LOG IN (Connexion).
Remarque :
une fois que vous êtes connecté à votre compte, l'adresse IP du switch s'affiche dans
la liste des appareils. Ensuite, dans la liste des appareils, appuyez sur le bouton ADD
DEVICE (AJOUTER UN APPAREIL) et continuez à l'étape 7.
Toutefois, si le switch ne s'affiche pas dans la liste des appareils, appuyez sur + dans
le coin en haut à droite et appuyez sur Scan Network (Rechercher le réseau) ou
continuez à l'étape 6.
5. Appuyez sur + dans le coin supérieur droit.
6. Utilisez la caméra de votre smartphone pour scanner le code à barres ou le code QR
ou saisissez le numéro de série. Ensuite, suivez les instructions à l'écran.
7. Créez ou sélectionnez un emplacement réseau auquel vous voulez ajouter cet
appareil.
8. Suivez les instructions à l'écran pour poursuivre l'enregistrement du switch.
Remarque : pour terminer la procédure d'enregistrement et déverrouiller un accès
complet à l'interface utilisateur via le navigateur Web local, votre switch doit être
connecté à un réseau disposant d'un accès à Internet. Vous pouvez également saisir la
clé d'enregistrement sur l'écran d'accueil de l'interface du navigateur local. Pour plus
d'informations, consultez les sections suivantes.
si votre switch et votre smartphone sont connectés au même réseau,
