Fig. 1
Ø28
Bague
anti-poussière
5. UTILISATION DU CONVERTISSEUR
Le convertisseur a deux utilisations. Dès lors, la méthode de paramétrage diffère selon l'utilisation
du convertisseur. Veuillez-vous référer aux paragraphes suivants pour effectuer votre paramétrage.
1. Utilisation avec une télécommande de groupe
6.
Installation
7.1.
Schéma de câblage avec une télécommande de groupe
8.1.
Paramétrage de la carte électronique avec une télécommande groupe
9.
Mise sous tension
11.
Affi chage du code erreur
2. Utilisation avec un mono split ou un maxi-multi
6.
Installation
7.2.
Schéma de câblage avec un mono split ou un maxi-multi
8.2.
Paramétrage de la carte électronique avec un mono split ou un maxi-multi
9.
Mise sous tension
10.
Mode vérifi cation des paramètres
11.
Affi chage du code erreur
PROCÉDURE D'INSTALLATION

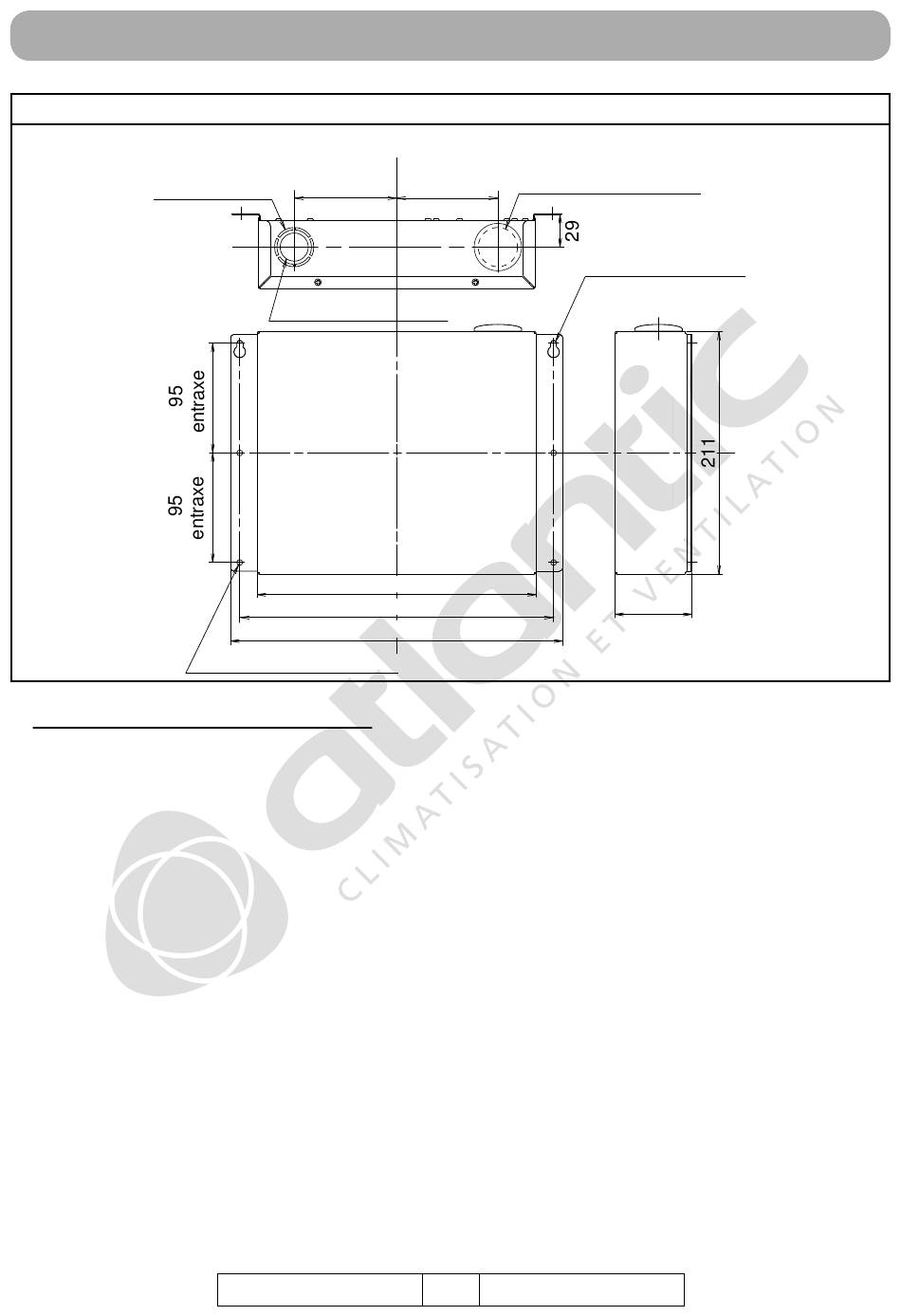

89.5
Ø22.2 pour guide
272 entraxe
4 - Ø5 pour vis M4x20mm
MARS 2012
89.5
Bague anti-poussière
241.6
288
4
NI 923 092 #
Unité : mm
Ø28
2-Ø5
Pour vis M4x20mm
67
page 5
page 8
page 11
page 13
page 15
page 5
page 9
page 12
page 13
page 14
page 15
