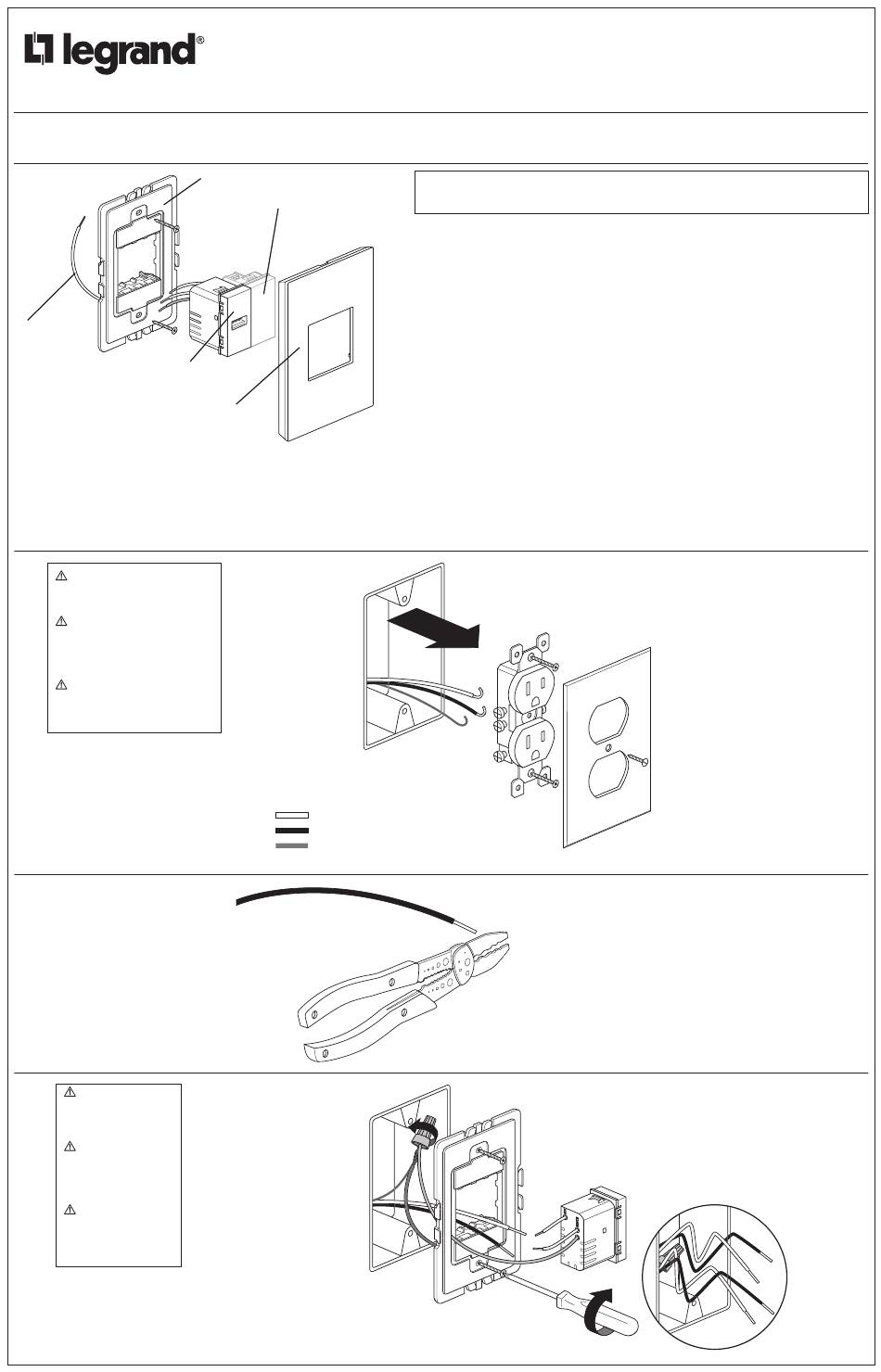

LEGRAND adorne Notice D'installation

No: 341137
Catalog Number(s) • Numéro(s) de catalogue • Número(s) de catálogo: ARUSB
Country of Origin: Made in China • Pays d'origine : Fabriqué en Chine • País de origen: Hecho en China
Ground Wire
Mise à la terre
Cable a tierra
USB Outlet
Prise USB
Salida USB
* NOTE – This 1-Module * REMARQUE – Cette mono-
USB Outlet is designed to prise USB est conçue pour
be installed next to another être installée à côté d'un autre
adorne device. If you are dispositif adorne
®
installing a single, 1-Module seule mono-prise USB est
USB Outlet only, you will need installée, il est nécessaire
a 1-Module Blank to fill the de combler l'espace vide
space in the frame. dans le boîtier avec un bloc
complémentaire borgne.
1
WARNING
To prevent severe shock or electrocution,
always disconnect power at the service
panel before beginning work.
AVERTISSEMENT
Pour éviter tout risque de chocs
électriques ou d'électrocutions, toujours
débrancher la source d'alimentation
électrique depuis le coffret de distribution
électrique avant de commencer le travail.
ADVERTENCIA
Para evitar electrocuciones o descargas
eléctricas graves, desconecte siempre la
alimentación en el panel de servicio antes
de comenzar a trabajar.
When replacing existing outlets,
label wires before disconnecting.
Disconnect old outlet.
Lors du remplacement de dispositifs
existants, étiqueter les câbles avant de les
débrancher.
Débrancher le dispositif usagé.
Al reemplazar los dispositivos existentes,
marque los cables antes de la desconexión.
Desconecte el dispositivo anterior.
2
If necessary, cut wires and strip
insulation to expose 1/2 in. of wire.
Si nécessaire, couper les fils et
retirer la gaine isolante sur 1,27
cmpour les dénuder.
De ser necesario, corte los cables
y pele el aislamiento para dejar
12,7 mm (1/2 pulg.) de cable
desnudo.
3
WARNING
Failure to connect the
ground wire will result in an
unsafe installation that could
lead to personal injury.
AVERTISSEMENT
Ne pas raccorder le fil de
mise à la terre peut rendre
une installation non sécuri-
taire pouvant occasionner
des blessures.
ADVERTENCIA
Si no conecta el cable de
tierra, se producirá una
instalación insegura y
podrían ocasionar lesiones
personales.
Frame
Boîtier
Bastidor
Second Device*
Second dispositif*
Segundo dispositivo*
Wall Plate
Plaque murale
Placa de pared
* NOTA: Esta salida USB
de 1 módulo está diseñada
para ser instalada junto con
. Lorsqu'une otro dispositivo adorne
®
Si está instalando solo una
salida USB de 1 módulo,
necesitará una placa lisa de
1 módulo para llenar el espacio
vacío en el bastidor.
Neutral (White), Neutre (blanc), Neutro (blanco)
Hot (Black), Courant (noir), Vivo (negro)
Ground (Bare), Mise à la terre (fil nu), A tierra (pelado)
Connect frame ground wire and outlet
ground wire to bare ground wire in
box. Fold ground wires into back of
box. Mount frame to wall box with
screws provided. Tighten screws just
enough to hold frame in place. Do
NOT over-tighten.
Raccordez le fil de garde du cadre et
le fil de garde de sortie au fil de garde
nu dans le boîtier. Pliez les fils de mise
à la terre et insérez-les à l'arrière du
boîtier. Montez le cadre à la boîte
murale avec les vis fournies. Serrez
suffisamment les vis pour maintenir le
cadre en place. Ne serrez PAS trop.
Conecte el conductor de tierra del
marco y el conductor de tierra del
tomacorriente al conductor de tierra
pelado en el interior de la caja. Pliegue
los cables a tierra en la parte posterior
de la caja. Monte el bastidor a la caja
de la pared con los tornillos provistos.
Ajuste los tornillos lo suficiente como
para sostener el bastidor en el lugar.
NO ajuste en exceso.
adorne
®
USB Outlet
Prise USB
Salida USB
Installation Instructions • Notice d'installation • Instrucciones de instalación
For more information and helpful
how-to videos, visit
www.adornemyhome.com/install.
INSTALLATION INSTRUCTIONS
Please read these instructions
completely before you begin.
adorne outlets are designed
®
for installation in standard
electrical boxes. However, some
of the installation methods vary
slightly from traditional methods.
If you do not understand these
instructions or are unsure of your
abilities, seek the assistance of
a qualified electrician.
CAUTION:
• Use appropriate Class 2
connectors with interconnecting
cables.
• Outlets are not intended to
support devices or appliances.
Do not hang devices by
charging cord.
.
® Use only with Legrand adorne ®
system.
Pour de plus amples informations ou
visualiser des vidéos instructives et
pratiques, rendez-vous sur
www.adornemyhome.com/install.
NOTICE D'INSTALLATION
Veuillez lire toutes ces instructions
avant de commencer. Les
dispositifs adorne sont conçus
®
pour être installés dans des boîtiers
électriques classiques. Toutefois,
certaines méthodes d'installation
peuvent différer légèrement des
méthodes traditionnelles. Si vous
ne comprenez pas ces instructions
ou si vous êtes incertain de
vos aptitudes, n'hésitez pas
à demander de l'aide auprès
d'un électricien qualifié.
ATTENTION :
• Utilisez des connecteurs de
classe 2 appropriés avec des
câbles d'interconnexion.
• Les sorties ne sont pas conçues
pour le support de dispositifs
ou d'appareils électroménagers.
Ne pas suspendre les appareils
par le cordon de chargement.
À utiliser seulement avec le système
Legrand adorne ® .
TIPS CONSEILS
• Pre-fold wires into wall • Plier d'abord les fils
box to make it easier to dans la boîte murale
fit them in the box when pour faciliter leur
outlet is connected. insertion lorsque le
• Use caution to avoid dispositif est branché.
marring wall surface • Prendre soin de ne
with the metal frame. pas érafler la surface
murale avec le boîtier
métallique.
Para obtener más información y
videos demostrativos, visite
www.adornemyhome.com/install.
INSTRUCCIONES DE
INSTALACIÓN
Lea completamente estas
instrucciones antes de comenzar.
Los dispositivos adorne están
®
diseñados para la instalación
en cajas eléctricas estándares.
Sin embargo, algunos de los
métodos de instalación pueden
variar ligeramente de los métodos
tradicionales. Si no entiende estas
instrucciones o no está seguro de
sus aptitudes, busque la ayuda de
un electricista calificado.
PRECAUCIÓN:
• Utilice conectores de Clase
2 adecuados con cables de
interconexión.
• Las salidas no tienen el objeto
de admitir dispositivos o
electrodomésticos. No use
el cable de carga para colgar
los dispositivos.
Utilizar únicamente con el sistema
adorne ® de Legrand.
NOTE – This USB Outlet provides
2.1 A of power at 5V DC. This USB
Outlet is for charging purposes
only and not intended for data
transfer.
REMARQUE – Cette prise USB
fournit une alimentation de 2,1 A
à 5 V CA. Cette prise USB sert à
mettre en charge uniquement et
n'est pas conçue pour transférer
des données.
NOTA: Esta salida USB
proporciona 2,1 A de potencia
a 5 V CC. Esta salida USB está
diseñada exclusivamente con fines
de carga y no debe ser usada para
transferencia de datos.
CONSEJOS
• Pliegue de antemano
los cables en la caja de
la pared para que sea
más fácil introducirlos
en la caja cuando
el dispositivo esté
conectado.
• Tenga cuidado para
evitar dañar la superficie
de la pared con el
bastidor de metal.
