CHEKLIST
Cheklist électrique.
1) Si vous utilisez des régulateurs NCP ou arcnet, vérifier que le
câblage entre les différents régulateurs et autres équipements
(ex: moteur) sont conformes aux recommandations satchwell et
aux normes électriques et EMI en vigueur.
2) Si vous utilisez un transformateur 24Vac, vérifier qu'il est
conforme aux normes EN 61558. et que le câble est conforme
aux normes en vigueur.
3) Vérifier que tous les cavaliers sont correctement positionnés
(cavaliers UI, etc..)
4) Vérifier que le câblage des sorties est conforme aux normes
en vigueur.
PARAMETRAGE ADRESSE DES REGULATEURS.
Chaque régulateur doit être adressé pour obtenir une communi-
cation. Le paramètrage de l'adresse coté régulateur est identi-
que en NCP ou arcnet.

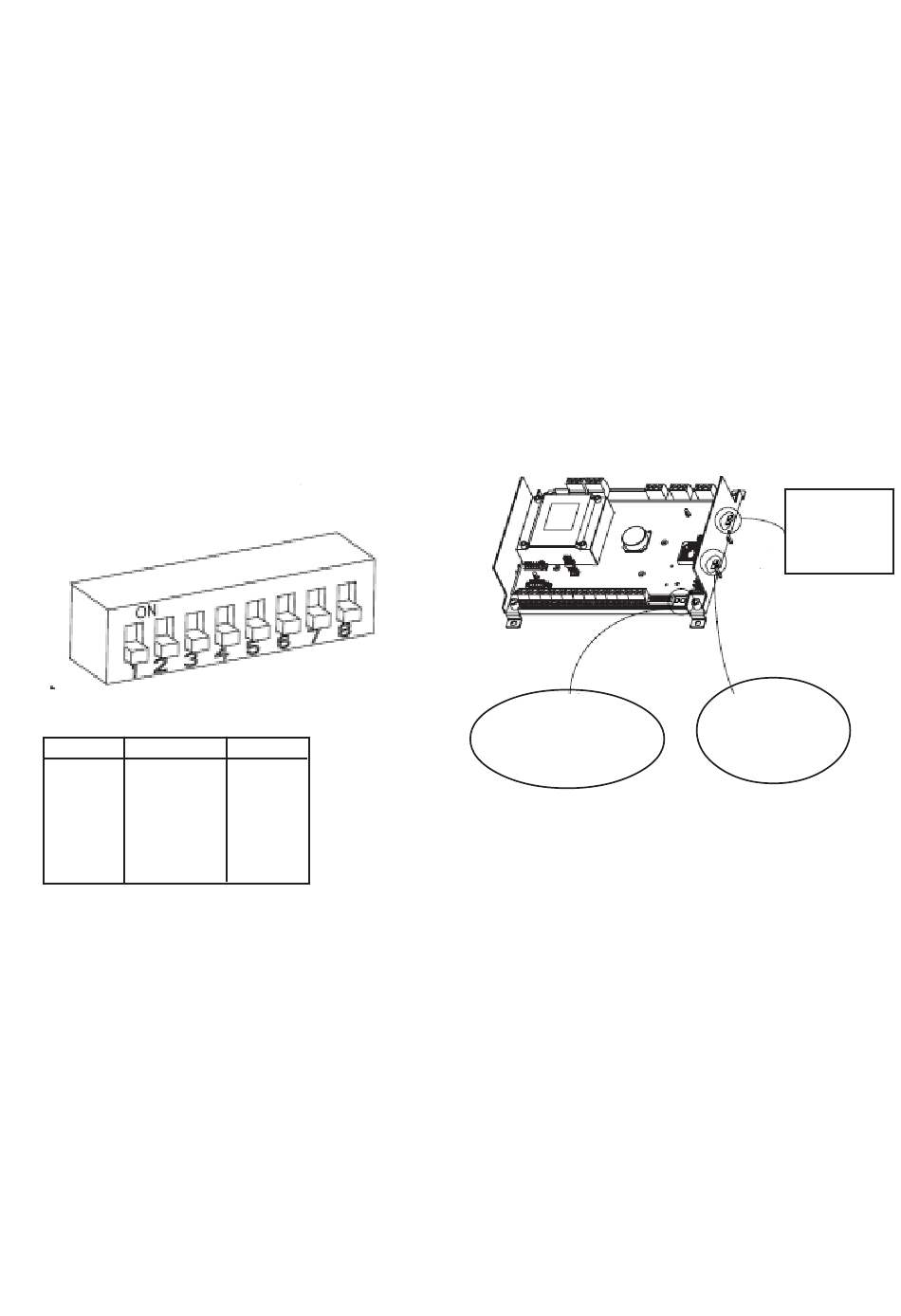

Pour paramètrer l'adresse du régulateur, utiliser les commuta-
teurs de 1 à 7 du switch S1.
Avant l'adressage faire un Cold Starting.
Tableau
N° switch
Position OFF
1
0
2
0
3
0
4
0
5
0
6
0
7
0
Exemple : Pour une adresse 5, mettre les cavaliers 1 et 3 en
position ON et le reste des cavaliers OFF, puis commuter le
switch 8 ON puis OFF.
Position ON
1
2
4
8
16
32
64
COLD START
La procédure Cold Start permet de vider toutes les configura-
tions qui sont dans la mémoire non volatile EEPROM.
Nota: Si le régulateur est locké dans visisat, vous ne pourrez
pas faire un cold start.
Procédure:
1) Vérifier que toutes les équipements connectés sur les sorties
du régulateur sont en manuels.
2) Alimenter le régulateur et vérifier les élements suivants :
•
La led verte LD5 (heartbeat) est allumée pendant une courte
période.
•
Ensuite la led verte clignote de façon régulière.
•
Placer le swich 8 en position ON et le remettre en position off
(la led verte va clignoter rapidement pendant quelques secon-
des et revient en clignotement normal).
Notes
1) Se réferer au diagnostic Led si besoin
2) Lorsque le régulateur est online, on peut faire un cold start
dans visisat en utilisant Force Default.
DIAGNOSTIC LED.
Etat régulateur
led 3 (rouge)
led 5 (verte)
Etat Arcnet
led 2 (rouge)
led 1 verte)
NCP activité
led 7 (jaune)
led 8 (rouge)
