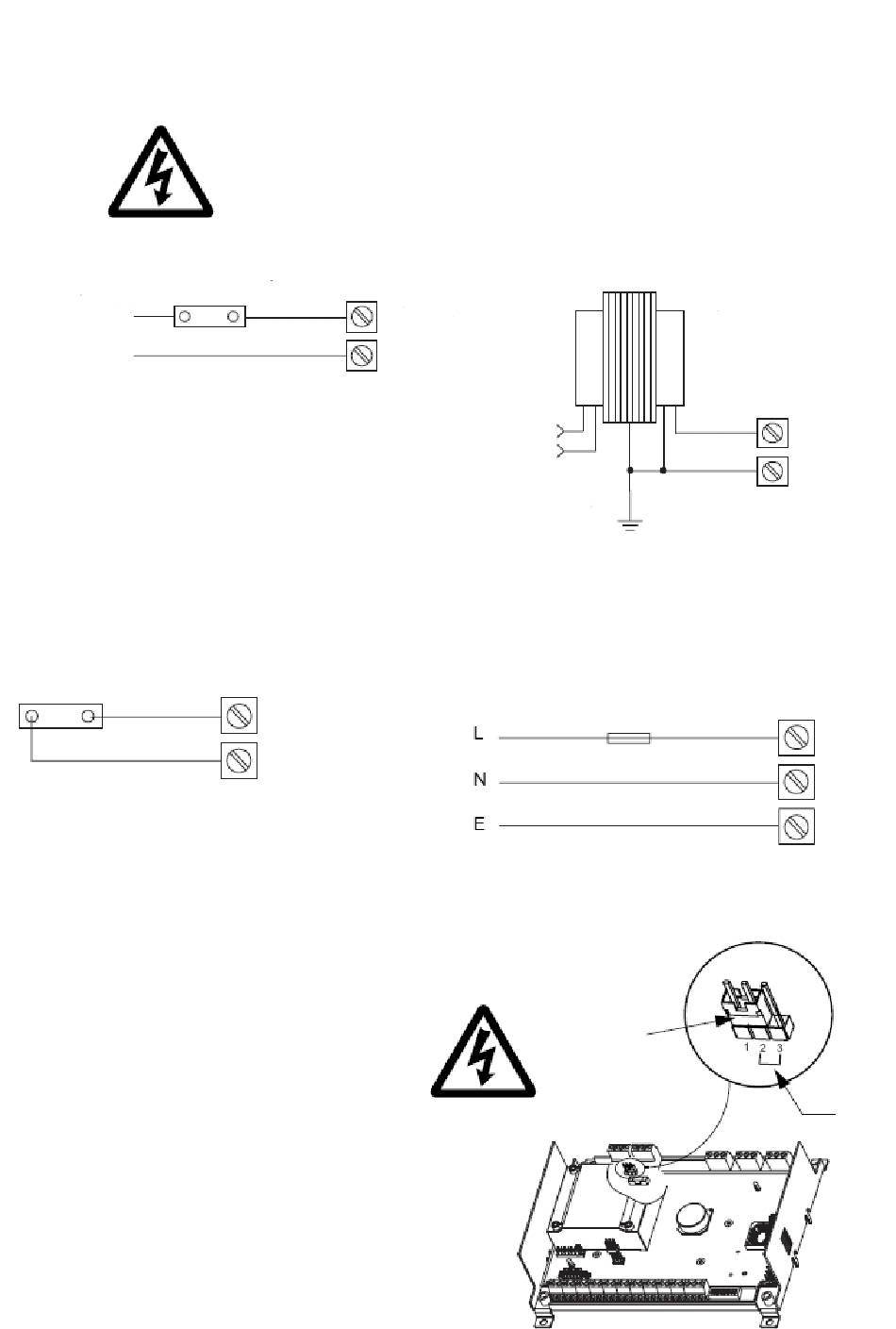

CABLAGE SORTIE TRIAC
Les sorties Triacs permettent de commuter un moteur ou une
commande TOR suivant le schéma ci-dessous.
Transfo externe
24Vac
24Vac commmun
IMPORTANT
Si vous alimenter le régulateur directement en 220 Vac
la somme des sorties Traics délivreront 6 VA.
1) Revoir la section Précautions.
CABLAGE SORTIE RELAIS
Les sorties relais peuvent commuter les commandes 230 volts
ac. Le conatct normallement ouvert (25,28,31) est de 10 A, le
contact normallement fermé (26,29,32) est de 3 A.
ATTENTION : COUPER L'ALI-
MENTATION
CÄBLAGE.
Triacs peut commuter 18 VA
Charge
24,27 ou 30
25 ou 26
28 ou 29
31 ou 32
CABLAGE ALIMENTATION
Vous pouvez alimenter le régulateur MN350 directement en 230
Vac ou en 24 Vac.
Mise en services
Alimentation 24 Vac
AVANT
LE
1) Revoir la section Précautions
2) Assurez vous que la borne 0V du transformateur est connec-
tée à la terre.
3) Connecter le 0V à la borne 38 (GND) du régulateur.
4) Connecter la Phase à la borne 36 (24V) du régulateur.
115,16,17
ou n18
Primaire
19 ou 20
Mise en services
Alimentation 230 Vac
1) Revoir la section Précautions
2) Assurez vous que la borne 0V du transformateur est connec-
tée à la terre.
3) Connecter le 0V à la borne 35 (GND) du régulateur.
4) Connecter la Phase à la borne 33 (220V) du régulateur.
Pour passer le régulateur 200 Vac en 24 Vac, il est impé-
ratif de mofifier la position du cavalier
Secondaire 24Vac
EN 61558 12VA à 50/
60Hz
fusible 250 Vac,1A
24 Vac
36 (24V)
38 (GND)
33
35
terre
220 Vac
