CAPTEUR S.LINK. Câblage
.
1) Revoir la section Précautions.
2) Connecter le câble aux bornes 13 et 14 du régulateur.
Pour plus de détails sur le capteur S-LINK voir sa documentation.
Capteur S-Link

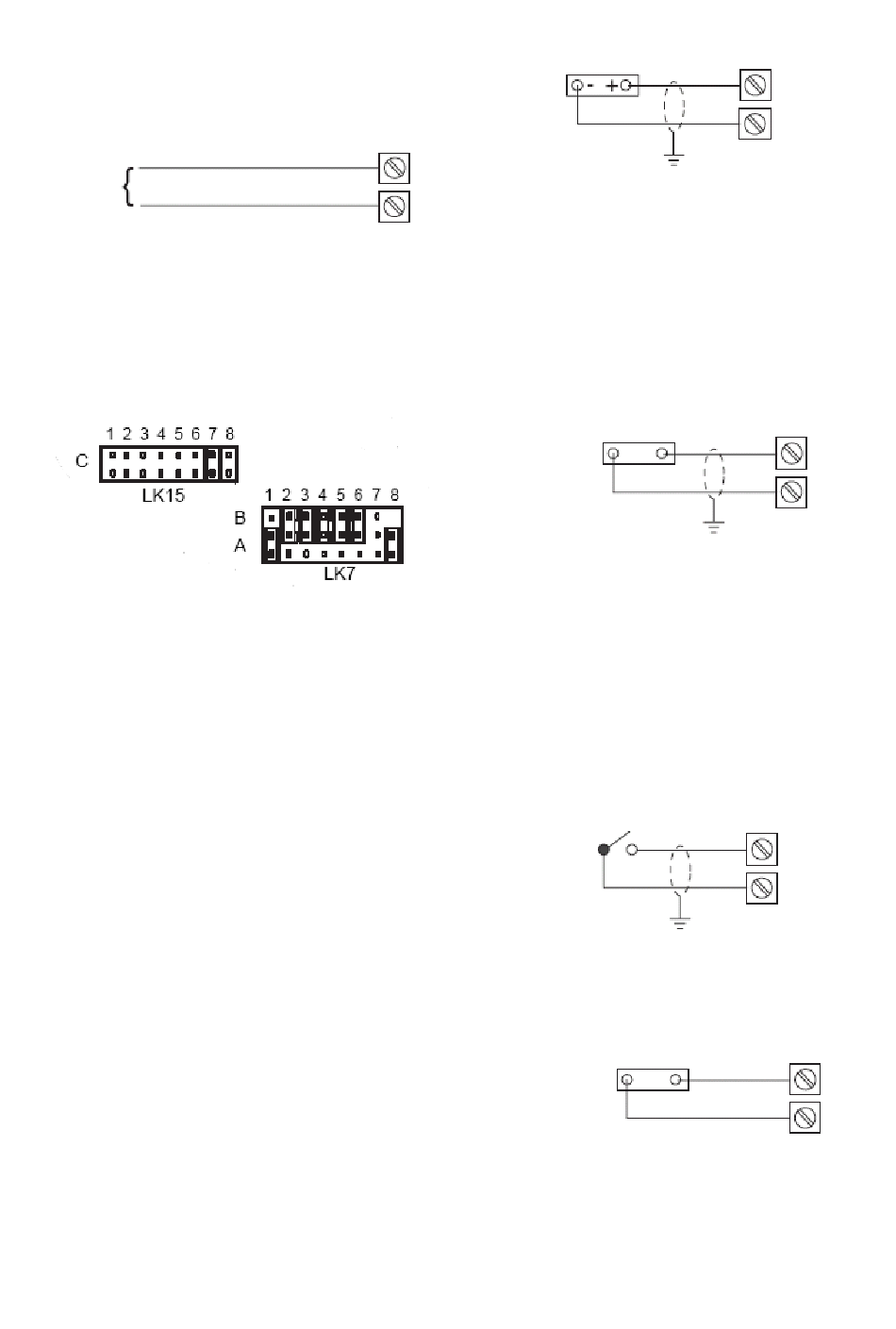

CABLAGE DES ENTREES UNIVERSELLES
Configuration des UI
Chaque UI peut être configuré en résistive (0-10Kohms), en ana-
logique (0-10Vdc) ou digitale (0 ou 1). Les UI sont configurées par
les cavaliers comme montrés dans le schéma suivant et dans le
logiciel de programmation.
A= résisitive
B= Digitale
C= voltage
Configuration des UI en analogiques
L'impédance d'entrée analogique est 430 Kohms.
1) revoir la section Précaution
2) connecter le signal positif du 0-10 volts aux bornes (1,3,5,6,7
8,9 ou 10)
3) Connecter le signal négatif sur une commun UI aux bornes (2,4,
ou 11)
4) Vérifier que les cavaliers sont sur la position Voltage.
Configuration entrée UI en volt.
13
14
Configuration UI en résistive.
1) Revoir la section Précautions.
2) Connecter un fil aux bornes désirées (1,3,5,6,7,8,9 ou 10)
3) Connecter le second fil sur le commun UI aux bornes (2,4
ou 11).
4) Vérifier que les cavaliers sont sur la position résistive.
Configuration UI en digitale
Attention : Uniquement des contacts libre de potentiel. Pour le
comptage maxi 1 impulsion toutes les deux secondes.
1) Revoir la section Précautions.
2) Connecter un fil aux bornes désirées (1,3,5,6,7,8,9,10)
3) Connecter le second fil sur le commun UI aux bornes (2,4
ou 11).
4) Vérifier que les cavaliers sont sur la position digitale.
CABLAGE SORTIE 15Vdc
La sortie 15 Vdc de 25mA
1,3,5,6,7,8,9,10
2,4 ou 11
Se réferer à la sec-
tion câble écran
Se réferer à la sec-
tion câble écran
Se réferer à la sec-
tion câble écran
12
1
