〈〈Installation de l'unité sur un mur〉〉

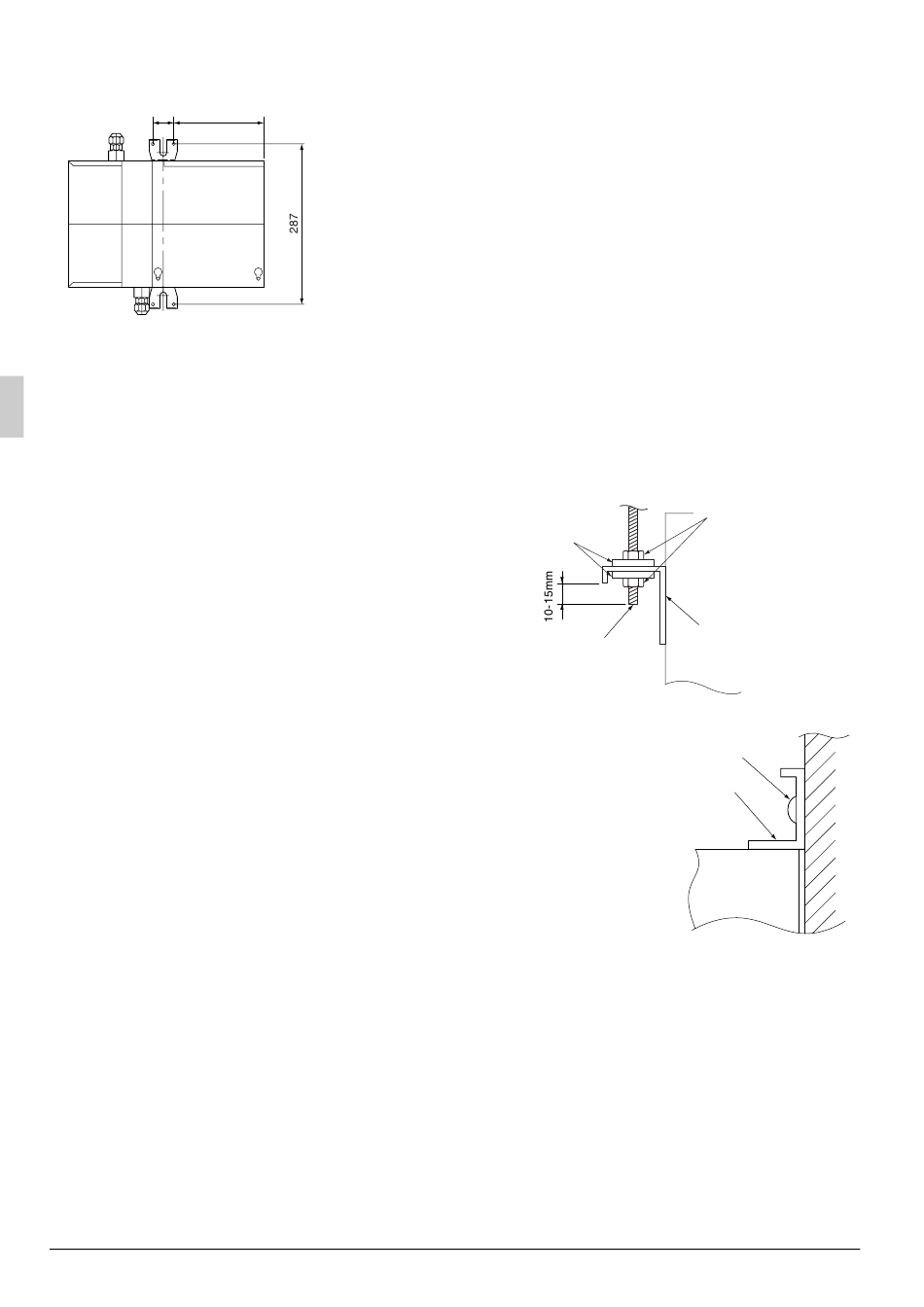

(1) Vérifiez les emplacements du trou du plafond, de l'unité et des boulons de suspension.
37
182
Fig. 5

5. INSTALLATION DE L'UNITE BEV

• Lors de l'installation, utilisez exclusivement des accessoires et pièces aux caractéristiques indiquées.
〈〈Suspension de l'unité au plafond〉〉
(1) Installez provisoirement l'unité BEV.
• Montez les supports de suspension aux boulons de
suspension. Assurez les supports de suspension
en haut et en bas avec des écrous (M8, à se pro-
curer sur place) et des rondelles (M8 : diamètre
extérieur de 24 à 28 mm) (à se procurer sur place).
(2) Réglez la hauteur de l'unité principale avec l'écrou.
(3) Vérifiez que l'unité principale est installée de niveau.
(4) Serrez l'écrou tant en haut qu'en bas pour assurer la
fixation.
〈〈Installation de l'unité sur un mur〉〉
(1) Montez les supports de suspension avec les vis de fixation (4
pièces).
(2) Utilisez des vis M4.

6. TUYAUTERIES DE FLUIDE FRIGORIFIQUE

〈Ceci indique la méthode de pose des tuyaux entre l'unité extérieure, l'unité BEV et l'unité intérieure.
Choisissez la taille des tuyaux et le kit d'embranchements du réfrigérant selon la façon dont les
tuyaux seront posés.〉
〈Pour les tuyauteries de fluide frigorifique de l'unité extérieure, voir les instructions d'installation
jointes à l'unité extérieure.〉
〈Exécutez entièrement I'isolation thermique de chaque côté des tuyaux de gaz et de liquide. Autre-
ment, une fuite d'eau pourrait se produire.〉
〈Lors de I'utilisation d'une pompe à chaleur, la température des tuyaux de gaz pouvant atteindre
jusqu'à environ 120°C, utilisez une isolation suffisamment résistante.〉
〈Améliorez l'isolation des tuyaux de réfrigérant en fonction de l'environnement de l'installation.
Si l'isolation n'est pas suffisante, de la condensation peut se former à la surface de l'isolation.〉
7
(longueur : mm)
Rondelle
(à se procurer
sur place)
Boulon de
suspension
(à se procurer
sur place)
Vis de fixation
(à se procurer sur place)
Support de suspension
Fig. 7
Ecrou
(à se procurer sur place)
Unité BEV proprement dite
Support de suspension
Fig. 6
Unité BEV
Français
