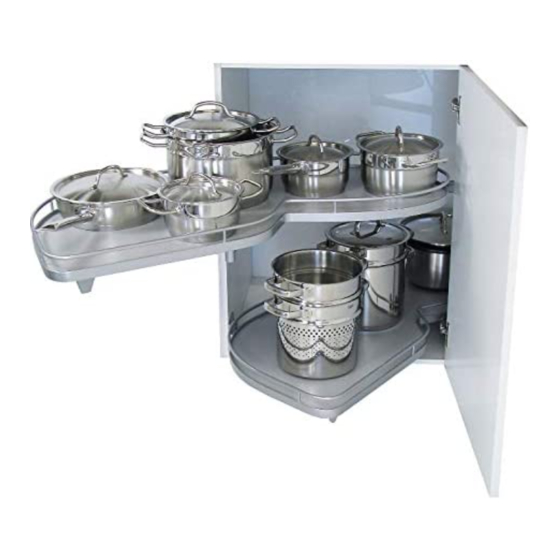

Système pivotant "LeMans" pour meuble d'angle
MA 401405 0000 S.1 von 9
Montageanleitung
Eckschrank-Schwenkauszug
(mit höhenverstellbarer Achse)
Mounting Instruction
Full Swing Corner Pull-out "LeMans"
(with hight adjustable axle)
Instruction de montage
(avec axe réglable en hauteur)
max.
20kg
LeMans
max.
20kg
27.04.2006

Publicité

loading

Manuels Connexes pour Kesseböhmer LeMans

Sommaire des Matières pour Kesseböhmer LeMans

  • Page 1 Eckschrank-Schwenkauszug LeMans (mit höhenverstellbarer Achse) Mounting Instruction Full Swing Corner Pull-out “LeMans” (with hight adjustable axle) Instruction de montage Système pivotant “LeMans” pour meuble d’angle (avec axe réglable en hauteur) max. 20kg max. 20kg 27.04.2006 MA 401405 0000 S.1 von 9...

  • Page 2: Dimensions Du Meuble

    Schrankdimensionen Carcass dimensions Dimensions du meuble min 90° Maß mm Maß mm measurem. Cote Tür/door/Porte Achse 006927 600 - 750 45er min. 900 min. 500 411 - 418 16 - 19 min. 45 max. 450 max. 65 max. 25 max. 70 axle/ axe 006928 720 - 900...
  • Page 3 1. Anschraubpositionen festlegen Locate bolting positions Déteminer l’emplacement des vis h r t i e f e Ø 5 Ø 1 1 0 m ”Y” wahlweise ptional au choix Achse 218 mm axle 268 mm Achse 318 mm axle 368 mm 418 mm 468 mm 518 mm...
  • Page 4 3x Euroschrauben mit Senkkopf und Doppelganggewinde 6,3 x 15 verwenden oder Spax-Senkkopfschraube 4,0x16 Use 3x Euro screws with countersunk head and double-start thread 6,3 x 15 or use selfthreading wood screw with pan-head 4,0x16 Utilisar des vis euro à tête fraisée et double filet 6,3 x 15 ou utiliser 3 vis Spax à...
  • Page 5 2. Lager und Scharnier-Montage Mounting of bearing and hinge Montage des paliers et des charnières 3. Vormontage Achse Premounting of axle Prémontage de l’axe Teile werden lose aufgeschoben slide parts loose onto axle Engager les pièces sans forcer 27.04.2006 MA 401405 0000 S.5 von 9...
  • Page 6 4. Achse einbauen Mounting of axle Monter l’axe Achse auf unteres Lager setzen Place axle onto bottom bearing Poser l’axe sur le palier inférieur Einschub in oberes Lager schieben Plug-in axle into top bearing Engager l’axe dans le palier supérieur Klemmhebel herunterdrücken um Einschub zu fixieren...
  • Page 7 5. Achse fertig montieren Final mounting of axle Finir de monter l’axe 6. Sicherungen einklipsen Clip on piston ring stops Clipser les sécurités 27.04.2006 MA 401405 0000 S.7 von 9...
  • Page 8 7. Tablare montieren Mounting of shelves Monter les tablettes Tablare auf Tragarme setzen Place shelves on carrier arm Poser les tablettes sur les bras Tablare bis zum Anschlag eindrücken Press shelves into dead stop position Enfoncer les tablettes à fond Klick Klick Bei der Montage...
  • Page 9 Anschlag einstellbar Opening adjustment Butée réglable Ausschwenkbewegung über Anschlag begrenzbar Opening movement adjustable by stop block Le mouvement de pivotement peut être limité avec la butée Demontage Demounting Démontage Bei der Demontage gegenhalten Fix the arms when prying out the shelfes from the carrier arms Maintenir pendant le démontage...
