Mesure de la fréquence et de la tension
1.
En mode de mesure de la tension c.a. et en cours d'essai,
appuyez sur le bouton Hz/INRUSH pour entrer en mode de
mesure de fréquence.
2.
L'écran ACL affichera la lecture obtenue.
Appuyez de nouveau sur le bouton Hz/INRUSH pour quitter le mode
3.
de mesure de fréquence.
Mesure de la tension c.a. du filtre passe-bas (LPF)
1.
En mode de mesure de tension c.a., appuyez sur le bouton
SELECT et maintenez-le enfoncé pour entrer dans le mode de
mesure ACV du LPF.

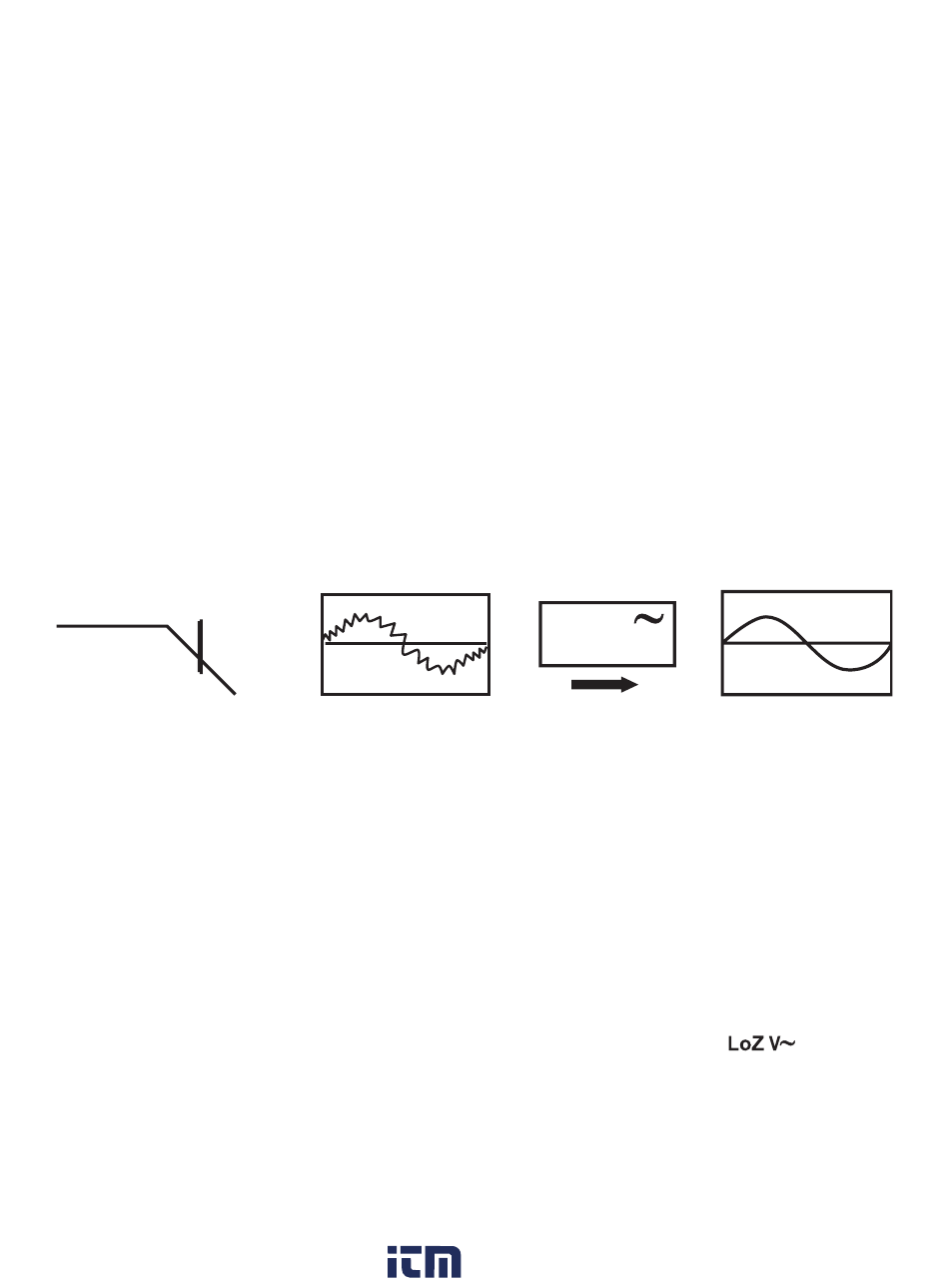

Remarque: Le filtre passe-bas peut mesurer les signaux d'onde
sinusoïdale combinés produits par les onduleurs et les variateurs de
fréquence, comme indiqué ci-dessous.
Une fois la fonction ACV LPF activée, appuyez sur Hz/INRUSH pour
2.
entrer en mode de mesure de la fréquence.
3.
L'écran ACL affichera la lecture obtenue.
4.
Appuyez de nouveau sur le bouton Hz/INRUSH pour quitter le mode
de mesure de fréquence.
Mesure de la tension c.a. (ACV) à faible impédance (LoZ)
1.
Insérez le fil d'essai noir dans la borne COM négative et le fil d'essai
rouge dans la borne V positive.
2.
Réglez le commutateur rotatif de fonction à la position
3.
Branchez les fils d'essai en parallèle au circuit à vérifier.
4.
L'écran ACL affichera la lecture obtenue.
