Manuels Connexes pour Invicta 550 ROCHE
Sommaire des Matières pour Invicta 550 ROCHE

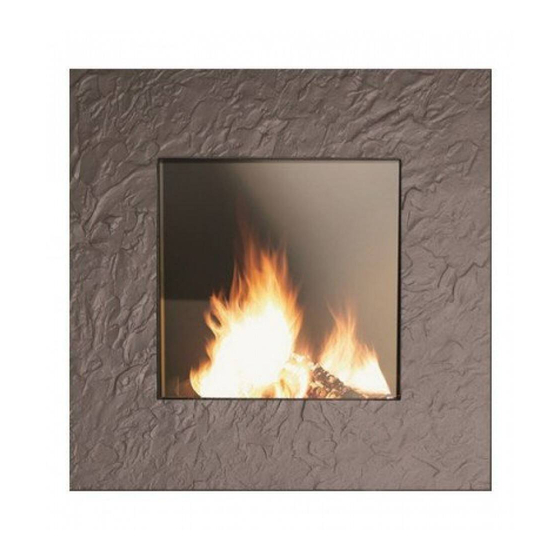

- Page 1 Foyer à encastrer 550 ROCHE Référence : 6558 44 FOYER ENCASTRER 550 ROCHE Référence 6558 44 DT le 13/05/2013 page 1/10...
-
Page 2: Caractéristiques De Construction
Foyer à encastrer 550 ROCHE Référence : 6558 44 Fiche technique AD 6558 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13240 : Puissance nominale... - Page 3 Foyer à encastrer 550 ROCHE Référence : 6558 44 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Foyer à encastrer 550 ROCHE Référence : 6558 44 DT le 13/05/2013 page 4/10...
- Page 5 Foyer à encastrer 550 ROCHE Référence : 6558 44 Repère DESIGNATION Référence Socle F610150U Embase F610931B Grille F610949B Côté droit F610940B Côté gauche F610941B Fond F610932U Tampon F610946B Arrière collecteur F610942B Avaloir F610933B Dessus collecteur F610938B Déflecteur F610943B Façade F610152B...
-
Page 6: Tres Important
Foyer à encastrer 550 ROCHE Référence : 6558 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. -
Page 7: Registre De Reglage D'allure
Foyer à encastrer 550 ROCHE Référence : 6558 44 La position « Appareil éteint » ne doit être utilisée que quand il n’y a plus de combustion dans le foyer. Dans cette position, l’appareil n’est plus balayé par l’air comburant : ça supprime une source de déperdition (par rejet d’air chaud si l’appareil n’est pas raccordé... - Page 8 Foyer à encastrer 550 ROCHE Référence : 6558 44 Position combustion lente : Position appareil éteint : DT le 13/05/2013 page 8/10...
-
Page 9: Conseils D'entretien
Foyer à encastrer 550 ROCHE Référence : 6558 44 CONSEILS D’ENTRETIEN Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage. A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui : ... - Page 10 Foyer à encastrer 550 ROCHE Référence : 6558 44 Montage de l’appareil avec l’option support foyer P696580 Montage de l’appareil avec 2 supports foyer P696580 DT le 13/05/2013 page 10/10...
