Pour faciliter l'identification des vis de réglage des fins de course, faire référence aux figures  -  suivant le côté de
montage du moteur (DR ou GAU), et à la configuration du caisson (interne ou externe).
5.2 RÉGLAGE DU FIN DE COURSE EN DESCENTE
FIN DE COURSE CORRESPONDANT
1) Maintenir le bouton-poussoir de descente enfoncé
2) Avec l'outil de réglage (Fig.1 réf.e), tourner la vis du fin de course correspondant au sens de rotation de descente du rouleau
(Fig.11 réf.a), vers le signe plus (+) pour augmenter la course du rideau à enroulement, vers le signe moins ( - ) pour la diminuer.
5.3 RÉGLAGE DU FIN DE COURSE EN MONTÉE
FIN DE COURSE CORRESPONDANT
1) Maintenir le bouton-poussoir de montée enfoncé.
2) Avec l'outil de réglage (Fig.1 réf.e), tourner la vis du fin de course correspondant au sens de rotation de descente du rouleau
(Fig.12 réf.a), vers le signe plus (+) pour augmenter la course du rideau à enroulement, vers le signe moins ( - ) pour la diminuer.

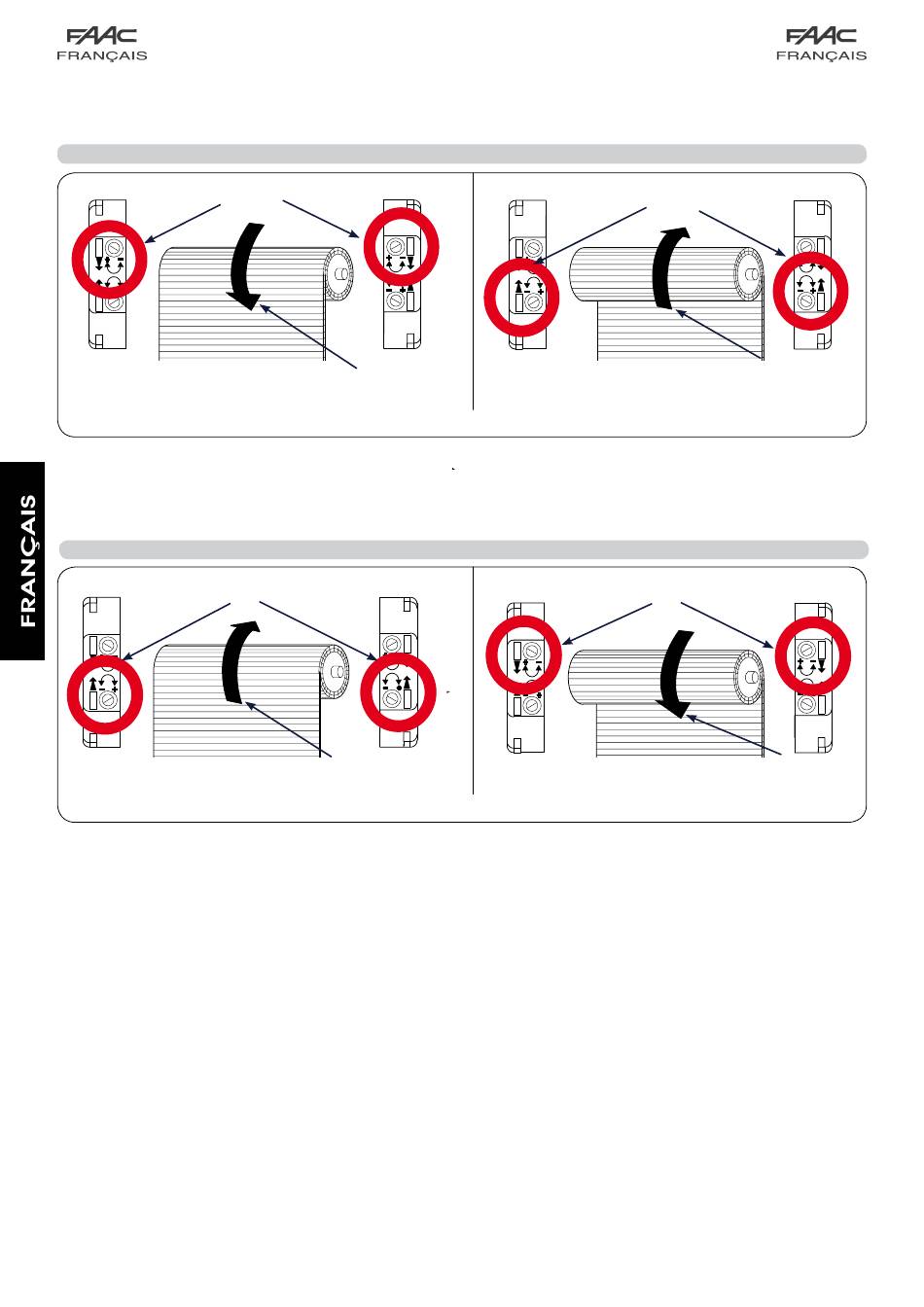

a
SENS DE ROTATION
DU ROULEAU
a
SENS DE ROTATION
DU ROULEAU
FIN DE COURSE CORRESPONDANT
Fig.11
FIN DE COURSE CORRESPONDANT
Fig.12

a
SENS DE ROTATION
DU ROULEAU
a
SENS DE ROTATION
DU ROULEAU
