4.5.1 COMMENT MÉMORISER LE PREMIER ÉMETTEUR
CÔTÉ TÊTE MOTEUR
TYPE 1
TYPE 3

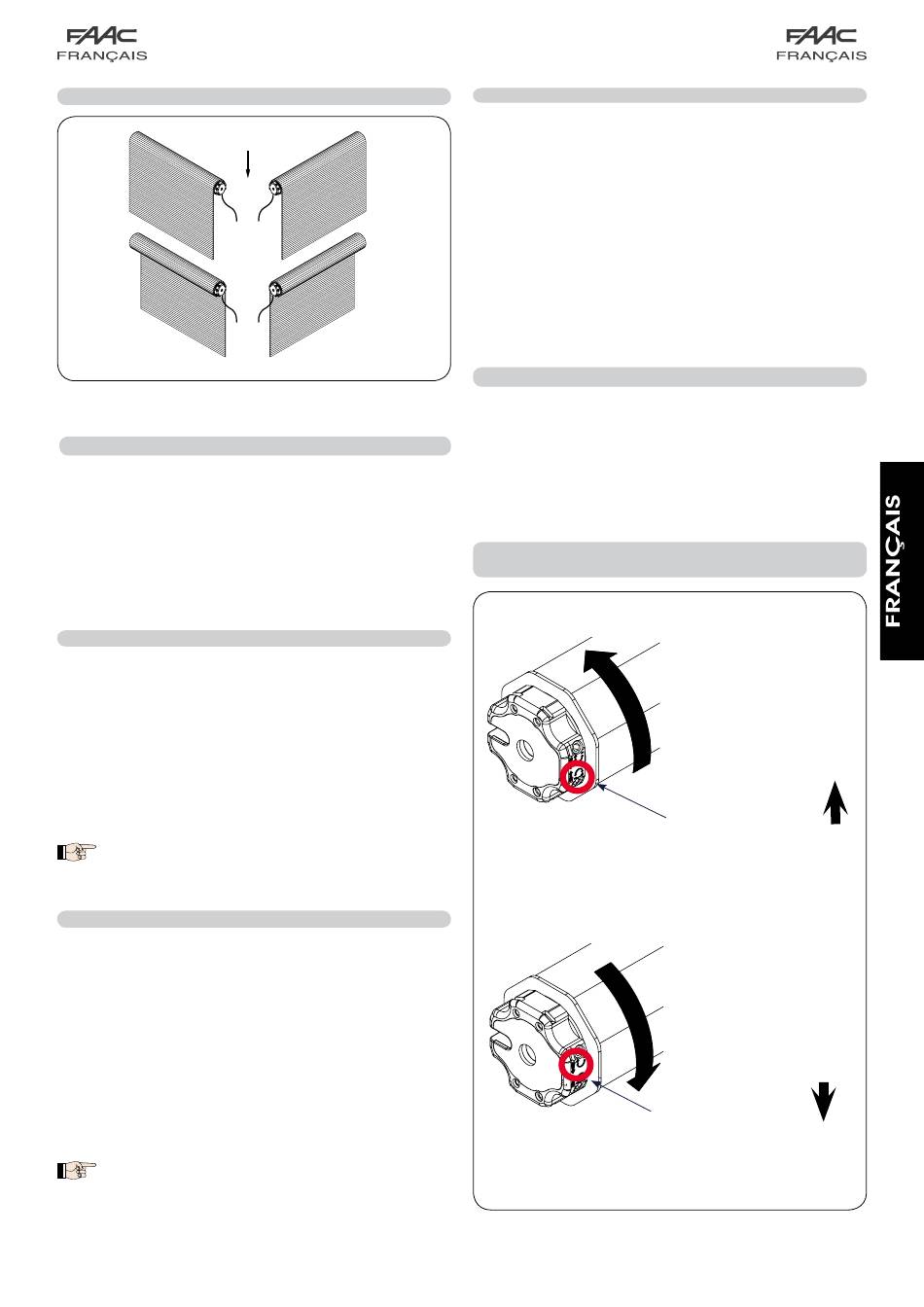

Suivant le type de configuration de votre installation (Fig.9)
suivre les instructions des paragraphes suivants.
TYPE 1 ET 4
1.
Mettre le moteur sous tension. Le récepteur situé dans le
moteur entrera en phase de programmation, en actionnant
le moteur dans les deux directions pendant 1 seconde.
2.
Appuyer, dans un délai de 15 secondes, sur la touche B
(DESCENTE) de l'émetteur.
3.
Pour confirmer la programmation, le moteur tournera encore
dans les deux directions pendant 1 seconde.
4.
Effectuer quelques courtes manœuvres de montée, stop et
descente pour vérifier le fonctionnement.
TYPE 2 ET 3
1.
Mettre le moteur sous tension. Le récepteur situé dans le
moteur entrera en phase de programmation, en actionnant
le moteur dans les deux directions pendant 1 seconde.
2.
Appuyer, dans un délai de 15 secondes, sur la touche A
(MONTÉE) de l'émetteur.
3.
Pour confirmer la programmation, le moteur tournera encore
dans les deux directions pendant 1 seconde.
4.
Effectuer quelques courtes manœuvres de montée, stop et
descente pour vérifier le fonctionnement
En cas d'échec de la mémorisation, exécuter
une commande de reset (CAP . 4.5.3), et répéter
la procédure.
4.5.2 AJOUT D'AUTRES RADIOCOMMANDES
1.
Appuyer, en la maintenant enfoncée pendant 5 secondes,
sur la touche STOP de l'émetteur déjà mémorisé; le moteur
tourne pendant 1 seconde dans les deux directions.
2.
Dans un délai de 5 secondes, appuyer sur la touche MONTÉE
et dans les 5 secondes successives, appuyer sur la touche
DESCENTE; le moteur tourne pendant 1 seconde dans les
deux directions.
3.
Appuyer sur la touche MONTÉE du NOUVEL émetteur, dans un
délai de 5 secondes. Si le nouvel émetteur à été correctement
mémorisé, le moteur tourne dans les deux directions
pendant 1 seconde.
4.
Si la mémorisation n'a pas abouti, répéter la procédure
On peut mémoriser sur chaque récepteur
jusqu'à 32 émetteurs. Si toutes les mémoires
du récepteur sont occupées, le moteur tourne
deux fois dans les 2 directions.
4.5.3 EFFACEMENT DE LA MÉMOIRE DU RÉCEPTEUR INTERNE ( RESET )
1.
2.
3.
TYPE 2
4.
5.
6.
TYPE 4
Fig.9
5 RÉGLAGE DES FINS DE COURSE
Les Moteurs tubulaires FAAC contiennent un système de fins de
course électromécaniques qui permettent de mettre le moteur
hors tension lorsqu'on arrive à la limite d'ouverture, ou de fermeture
du rideau à enroulement.
5.1 LIEN ENTRE LE SENS DE ROTATION DU ROULEAU ET LES
5
Mettre le moteur hors tension
Connecter le fil noir au fil marron. (En présence d'un
bouton-poussoir "pas à pas", chap. 4.4.1/4.4.2, il suffit de le
maintenir enfoncé sans réaliser la connexion.)
Mettre le moteur sous tension
Au bout de 5 secondes environ, le moteur tourne dans les
deux directions pendant 1 seconde, pour signaler que la
mémoire a été complètement effacée
Mettre de nouveau le moteur hors tension
Déconnecter les fils noir et marron. (Relâcher le
bouton-poussoir en présence du bouton-poussoir "pas à
pas", chap.4.4.1-4.4.2)
FLÈCHES DES FINS DE COURSE
rotation du
correspondant
Fin de course
correspondant
Sens de
rouleau
Fin de course
Sens de
rotation du
rouleau
Fig.10
