ENGLISH
Electric fencing and your energizer
Congratulations on the purchase of your energizer. This product has
been constructed using the latest technology and construction
techniques. It has been engineered to give superior performance and
many years of service.
It is important to read these instructions carefully and thoroughly. They
contain important safety information and will assist you in ensuring that
your electric fencing system gives maximum performance and reliability.

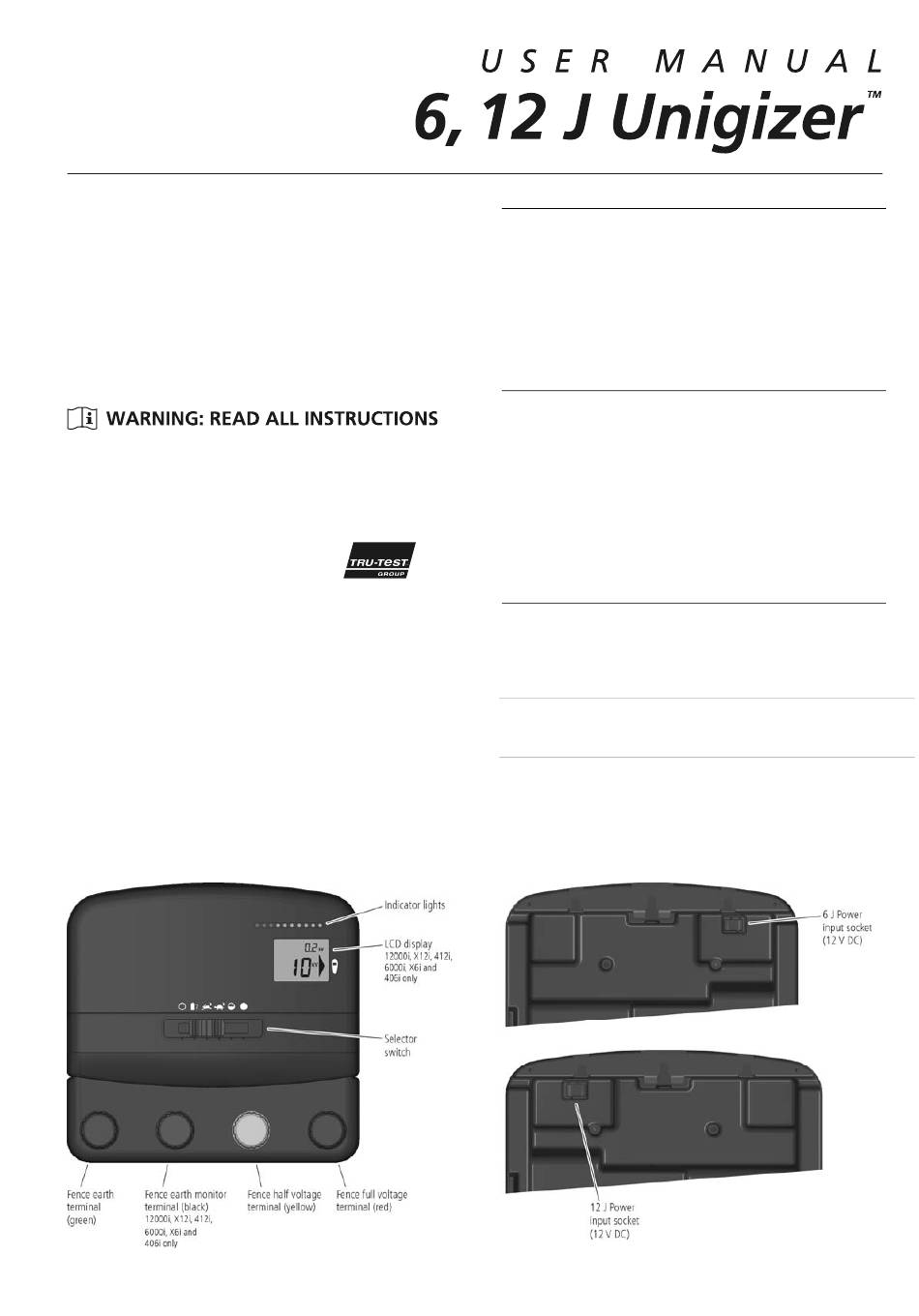

Parts of the energizer
How does an electric fence work?
An electric fence system comprises an energizer and an insulated fence.
The energizer puts very short pulses of electricity onto the fence line.
These pulses have a high voltage, but are of very short duration (less
than 3/10,000ths of a second). However, a shock from an electric fence
pulse is very uncomfortable and animals quickly learn to respect electric
fences. An electric fence is not only a physical barrier, but is also a
strong psychological barrier.
What are the benefits of an electric fence?
An electric fence has many benefits over conventional fencing:
Requires less labour and materials to construct.
Flexibility to change or add paddocks when required. The use of
strip grazing techniques can allow temporary fencing to be quickly
and easily erected or removed.
Controls a broader range of animals.
Minimises damage to expensive livestock when compared with
other fencing mechanisms, for example barbed wire.
Models covered by this manual
This manual covers various energizer models:
12000i, X12i, 412i
12 J unigizers. These energizers have an LCD display,
an earth monitoring feature and remote control
capabilities.
6000i, X6i, 406i
6 J unigizers. These energizers have an LCD display,
an earth monitoring feature and remote control
capabilities.
6000, X6, 406
6 J unigizers.
406i and 412i energizers are only available in some countries
1
