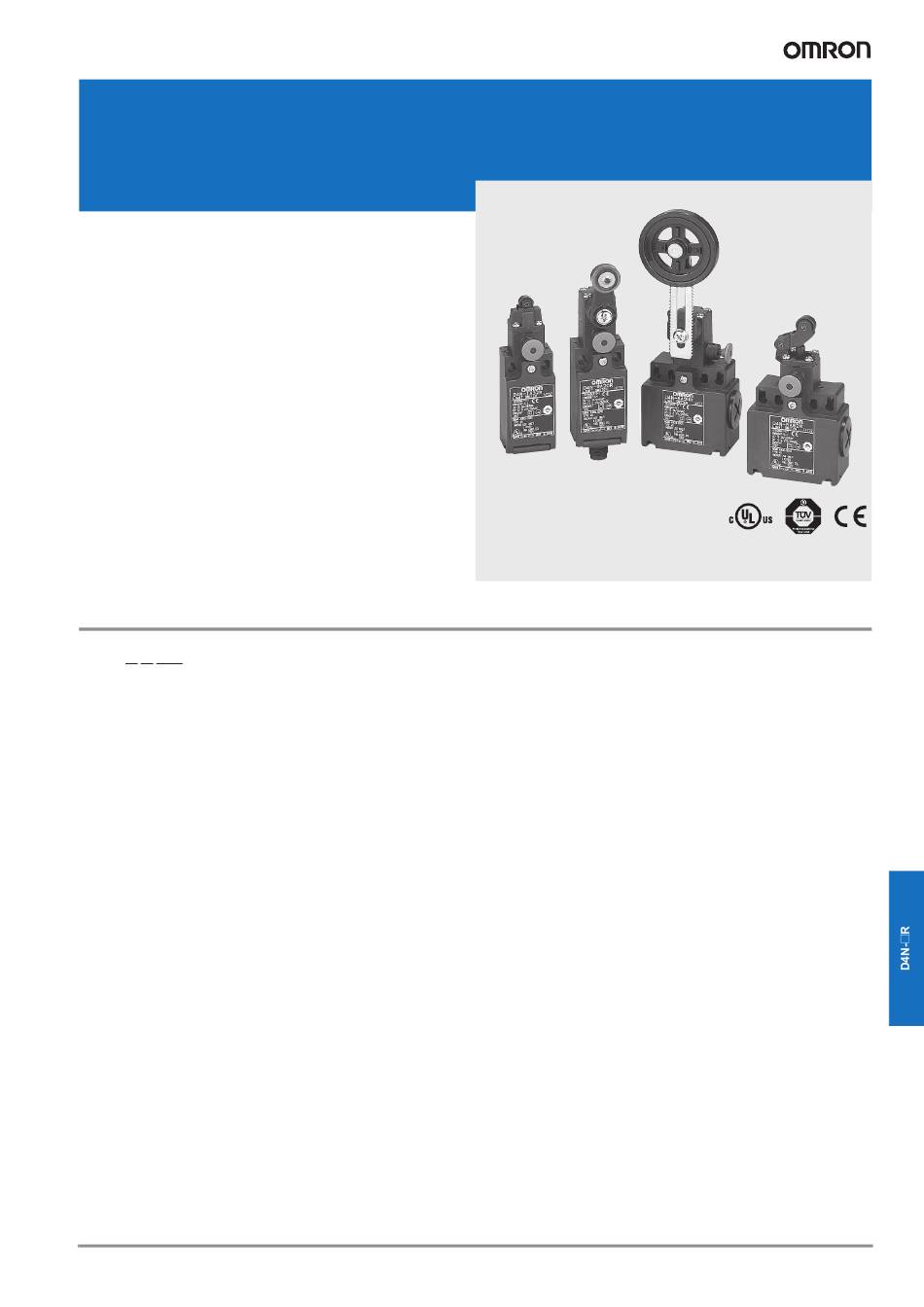

Interrupteur de position miniature à réinitialisation manuelle
D4N-@R
Nouvelle série d'interrupteurs
de position à réinitialisation
manuelle
• La gamme comprend des modèles à trois contacts 2NF /
1NO et 3NF en plus des modèles 1NF / 1NO et 2NF.
Les modèles avec contacts MBB conviennent aux applica-
tions avancées.
• Les modèles à connecteur M12 économisent de la main
d'oeuvre et simplifient la maintenance.
• Les contacts plaqués or standard fournissent une grande
fiabilité des contacts. Convient aux charges normales
ou aux micro-charges.
• Exempt de plomb, cadmium et chrome hexavalent, ce qui
réduit l'impact sur l'environnement.
• Conforme aux normes EN115 et EN81-1.
Lisez bien les « Consignes de sécurité », page G-281.
Structure des références
D4N-@@@@R
1 2
3
1. Taille du conduit / connecteur
1 : PG13.5 (1 conduit)
2 : G1 / 2 (1 conduit)
3 : 1 / 2-14NPT (1 conduit)
4 : M20 (1 conduit)
5 : PG13.5 (2 conduits)
6 : G1 / 2 (2 conduits)
7 : 1 / 2-14NPT (modèles à 2 conduits M20 avec un adaptateur
vers 1 / 2-14NPT)
8 : M20 (2 conduits)
9 : Connecteur M12 (1 conduit)
2. Interrupteurs intégrés
A : 1NF / 1NO (action lente)
B : 2NF (action lente)
C : 2NF / 1NO (action lente)
D : 3NF (action lente)
3. Tête et actionneur
20 : Levier à galet (levier et galet en résine)
2G : Levier à galet réglable, verrouillable (levier métallique, galet
en résine)
2H : Levier à galet réglable, verrouillable (levier métallique, galet
en caoutchouc)
31 : Poussoir
32 : Poussoir à galet
62 : Levier à sens d'attaque horizontal
72 : Levier à sens d'attaque vertical
D4N-@R
Remarque : Contactez votre représentant pour plus de détails sur les modèles
avec certification des normes de sécurité.
G-271
