Dell Precision 3630 Guide De Maintenance

Dell Precision 3630 Guide De Maintenance

Masquer les pouces Voir aussi pour Precision 3630:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

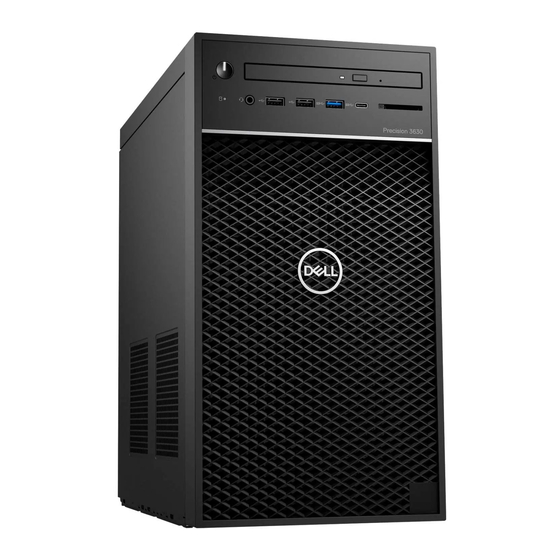

Precision 3630 au format tour
Guide de maintenance
Modèle réglementaire: D24M
Type réglementaire: D24M003

Publicité

Table des Matières
loading

Manuels Connexes pour Dell Precision 3630

Sommaire des Matières pour Dell Precision 3630

  • Page 1 Precision 3630 au format tour Guide de maintenance Modèle réglementaire: D24M Type réglementaire: D24M003...

  • Page 2: Remarques, Précautions Et Avertissements

    © 20182019 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières 1 Intervention à l’intérieur de votre ordinateur....................6 Consignes de sécurité............................... 6 Éteindre l'ordinateur sous Windows 10..........................6 Avant une intervention à l’intérieur de l’ordinateur......................7 Après une intervention à l’intérieur de l’ordinateur......................7 2 Technologies et composants.......................... 8 DDR4....................................
  • Page 4 Ouverture de la charnière du bloc d’alimentation....................25 Fermeture de la charnière du bloc d’alimentation....................26 Carte graphique................................27 Retrait de la carte graphique.............................27 Installation de la carte graphique..........................28 Barrette de mémoire................................30 Retrait du module de mémoire..........................30 Installation du module de mémoire.......................... 30 Haut-parleur..................................
  • Page 5 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment).................. 85 Exécution des diagnostics ePSA..........................85 Diagnostics..................................85 Messages d’erreur de diagnostics..........................86 Messages d'erreur du système............................89 5 Obtenir de l'aide............................91 Contacter Dell................................... 91 Annexe A : Cache-câbles..........................92 Annexe B : Filtre anti-poussières........................98 Table des matières...

  • Page 6: Intervention À L'intérieur De Votre Ordinateur

    Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 7: Avant Une Intervention À L'intérieur De L'ordinateur

    REMARQUE : Assurez-vous que l'ordinateur et les périphériques connectés sont éteints. Si votre ordinateur et les périphériques qui y sont connectés ne se sont pas éteints automatiquement lorsque vous avez éteint votre ordinateur, appuyez sur le bouton d’alimentation et maintenez-le enfoncé environ 6 secondes jusqu’à l’extinction. Avant une intervention à...

  • Page 8: Technologies Et Composants

    Technologies et composants Ce chapitre décrit les technologies et les composants disponibles dans le système. Sujets : • DDR4 • Fonctions USB • USB type-C • Avantages de DisplayPort par rapport à l’USB type C • HDMI 2.0 DDR4 La mémoire DDR4 (double débit de données de quatrième génération) est la technologie qui succède aux mémoires DDR2 et DDR3. Plus rapide que ses prédécesseurs, elle prend en charge jusqu’à...

  • Page 9: Erreurs De Mémoire

    Figure 2. Différence d’épaisseur Bord incurvé Les modules DDR4 présentent un bord incurvé pour en faciliter l’insertion et soulager les contraintes sur la carte pendant l’installation de la mémoire. Figure 3. Bord incurvé Erreurs de mémoire Erreurs de mémoire sur l’affichage du système le nouveau code d’échec ALLUMÉ-CLIGNOTANT-CLIGNOTANT ou ALLUMÉ- CLIGNOTANT-ALLUMÉ.

  • Page 10: Usb 3.0/Usb 3.1 Gen 1 (Usb Superspeed)

    USB 3.0/USB 3.1 Gen 1 (USB SuperSpeed) Pendant des années, la technologie USB 2.0 s’est fermement établie comme le standard d’interface de facto dans le monde de l’informatique, avec environ 6 milliards d’unités vendues. Aujourd’hui, les besoins en termes de débit sont encore plus grands, avec l’augmentation sans précédent de la vitesse de fonctionnement du matériel informatique et des besoins en bande passante.

  • Page 11: Applications

    Face à une demande de plus en plus exigeante en matière de transfert de données avec des contenus vidéo haute définition, les périphériques de stockage dont la capacité se compte en téraoctets, les appareils photo numériques qui cumulent les mégapixels, etc., la technologie USB 2.0 n’est peut-être plus assez rapide.

  • Page 12: Mode Alternatif

    Mode alternatif USB de type-C est une nouvelle norme de connecteur très compact. Il est trois fois plus petit qu’un connecteur USB type-A classique. Il s’agit d’une norme de connecteur unique que tous les périphériques doivent être capables d’utiliser. Les ports USB Type-C peuvent prendre en charge divers protocoles à...

  • Page 13: Fonctionnalités De Hdmi 2.0

    Fonctionnalités de HDMI 2.0 • HDMI Ethernet Channel : ajoute des capacités réseau à haut débit à une liaison HDMI, ce qui permet aux utilisateurs de tirer pleinement parti de leur périphériques IP sans recourir à un câble Ethernet séparé •...

  • Page 14: Démontage Et Remontage

    Démontage et remontage Patins en caoutchouc du châssis Retrait des patins en caoutchouc du châssis Appliquez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Tirez sur l’une des extrémités des patins en caoutchouc pour les sortir de leurs emplacements [1] et faites-les glisser pour les retirer du système [2].

  • Page 15: Installation Des Patins En Caoutchouc Du Châssis

    Figure 5. Retrait des patins en caoutchouc arrière Installation des patins en caoutchouc du châssis Insérez une extrémité des patins en caoutchouc dans l’emplacement [1] et faites-la glisser pour la fixer au système [2], puis appuyez sur l’autre extrémité pour la fixer au système [3]. Démontage et remontage...
  • Page 16 Figure 6. Installation des patins en caoutchouc avant Démontage et remontage...

  • Page 17: Le Capot

    Figure 7. Installation des patins en caoutchouc arrière Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. le capot Retrait du capot Appliquez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Faites glisser le loquet de dégagement pour libérer le capot [1]. Faites pivoter le capot et soulevez-le pour le retirer de l’ordinateur [2, 3].

  • Page 18: Installation Du Capot

    Installation du capot Alignez les crochets du capot sur les languettes du châssis de l’ordinateur. Faites pivoter le couvercle pour l’enclencher. Appliquez la procédure décrite dans la section Après une intervention dans l’ordinateur. Démontage et remontage...

  • Page 19: Carte Sd (En Option)

    Carte SD (en option) La carte SD est un composant en option. Retrait de la carte SD Appliquez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez la carte SD du système. Installation de la carte SD Insérez la carte SD dans son logement situé...

  • Page 20: Cadre

    Appliquez la procédure décrite dans la section Après une intervention dans l’ordinateur. Cadre Retrait du cadre avant Appliquez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez le capot. Pour retirer le cadre avant : Soulevez les clips de fixation [1] pour dégager le cadre avant.

  • Page 21: Installation Du Cadre Avant

    Installation du cadre avant Tout en maintenant le cadre, assurez-vous que les crochets situés sur le cadre s’alignent sur les encoches sur l’ordinateur. Faites pivoter le cadre avant vers l’ordinateur. Appuyez sur le cadre avant jusqu’à ce que les languettes de fixation s'enclenchent. Installez le capot.

  • Page 22: Installation Du Disque Dur De 3,5 Pouces

    Déconnectez le câble de données et le câble d’alimentation du disque dur[1]. Appuyez sur les pattes du support de fixation bleues [2] et soulevez le support du disque dur pour l'extraire de la baie de disques durs [3]. Courbez le support du disque dur [1] et retirez le disque dur de son support [2]. Pour retirer un disque dur supplémentaire (le cas échéant), répétez les étapes 3 à...

  • Page 23: Retrait Du Disque Dur De 2,5 Pouces

    Faites glisser l’assemblage de disque dur dans la baie de disque dur [1]. Connectez le câble de données et le câble d’alimentation au disque dur [2]. Pour installer un disque dur supplémentaire, suivez les étapes 1 à 3. Installez le capot. Appliquez la procédure décrite dans la section Après une intervention dans l’ordinateur.

  • Page 24: Installation Du Disque Dur De 2,5 Pouces

    Déconnectez les câbles d’alimentation et de données de leurs connecteurs respectifs sur les disques durs [1]. Appuyez sur les pattes du support de fixation bleues [2] et soulevez le support du disque dur pour l'extraire de la baie de disques durs [3].

  • Page 25: Charnière De L'unité Psu

    Faites glisser le disque dur dans la baie de disque dur [1] Connectez les câbles de données et d’alimentation à leurs connecteurs respectifs sur disque dur [2]. Installez le capot. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur.

  • Page 26: Fermeture De La Charnière Du Bloc D'alimentation

    Fermeture de la charnière du bloc d’alimentation Faites pivoter la charnière du bloc d’alimentation [1]. Déverrouillez les loquets de dégagement du bloc d’alimentation pour fixer la charnière au système [2, 3]. Installez le capot. Démontage et remontage...

  • Page 27: Carte Graphique

    Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Carte graphique Retrait de la carte graphique REMARQUE : Vous pouvez observer qu’une carte PCIe est installée dans certaines configurations. Suivez les mêmes étapes à l’exception de l’étape 4 pour retirer la carte d’extension. Suivez les procédures décrites dans la section Avant une intervention à...

  • Page 28: Installation De La Carte Graphique

    Installation de la carte graphique REMARQUE : Suivez les mêmes étapes à l’exception de l’étape 2 pour installer la carte d’extension. Insérez la carte graphique dans son connecteur sur la carte système. Démontage et remontage...
  • Page 29 Branchez le câble d’alimentation de la carte graphique sur son connecteur situé sur la carte graphique [1]. Insérez la languette située sur le support de la carte PCIe dans le logement correspondant du châssis [2] et appuyez dessus pour le fixer à...

  • Page 30: Barrette De Mémoire

    Barrette de mémoire Retrait du module de mémoire Appliquez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez le capot. Ouvrez la charnière de l’unité PSU. Appuyez sur les languettes de fixation des deux côtés du module de mémoire [1]. Soulevez le module de mémoire pour le retirer de ses connecteurs sur la carte système [2].

  • Page 31: Haut-Parleur

    Fermez la charnière de l’unité PSU. Installez le capot. Appliquez la procédure décrite dans la section Après une intervention dans l’ordinateur. Haut-parleur Retrait du haut-parleur Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez : le capot Charnière de l’unité...

  • Page 32: Installation Du Haut-Parleur

    Installation du haut-parleur Insérez le haut-parleur dans son logement sur le châssis du système et appuyez dessus jusqu’à ce qu’il s’enclenche [1]. Branchez le câble du haut-parleur sur le connecteur de la carte système [2]. Fermez la charnière de l’unité PSU.

  • Page 33: Pile Bouton

    Installez le capot. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Pile bouton Retrait de la pile bouton Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur. Retirez le capot. Ouvrez la charnière de l’unité...

  • Page 34: Bloc D'alimentation

    Fermez la charnière de l’unité PSU. Installez le capot. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Bloc d’alimentation Retrait du bloc d'alimentation Appliquez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur.
  • Page 35 • Pour les systèmes équipés d’un ventilateur et un assemblage de dissipateur de chaleur - 95 W : Déconnectez le câble d’alimentation du lecteur optique de celui-ci [1]. Déconnectez de la carte système le câble d’alimentation du processeur et le câble d’alimentation de la carte système [2, 3]. Débranchez le câble d’alimentation de la carte graphique du connecteur située sur celle-ci [4].
  • Page 36 Fermez la charnière du bloc d’alimentation. Pour retirer l'unité d’alimentation (PSU) : Déconnectez le câble d’alimentation du disque dur [1]. REMARQUE : Il peut y avoir jusqu’à quatre câbles d’alimentation de disque dur selon le nombre de disques durs installés. b Retirez les deux vis #6-32x1/4"...

  • Page 37: Installation Du Bloc D'alimentation

    Installation du bloc d'alimentation Insérez le bloc d’alimentation dans son emplacement et faites-le glisser vers l’arrière de l’ordinateur jusqu’à ce qu’il s’enclenche [1]. Remettez en place les quatre vis #6-32x1/4" qui fixent le bloc d’alimentation à l’ordinateur [2]. Placez le support du bloc d’alimentation [3] et serrez les deux vis #6-32x1/4" qui fixent le bloc d’alimentation à l’ordinateur [4]. Connectez le câble d’alimentation du disque dur [5].
  • Page 38 Ouvrez la charnière du bloc d’alimentation. Connectez les câbles suivants : • Pour les systèmes équipés d’un assemblage de dissipateur de chaleur de 65 W/80 W : Acheminez le câble d’alimentation du processeur dans le guide d’acheminement situé sur le châssis [1]. Branchez le câble d’alimentation de la carte système [2].

  • Page 39: Lecteur Optique

    • Pour les systèmes équipés d’un ventilateur et un assemblage de dissipateur de chaleur de 95 W : Acheminez le câble d’alimentation du processeur dans le guide d’acheminement situé sur le châssis [1]. Branchez le câble d’alimentation de la carte graphique [2]. Branchez le câble d’alimentation de la carte système [3].
  • Page 40 Faites glisser le lecteur optique de la face avant de l’ordinateur. Retirez la vis M2x2,5 qui fixe le support de lecteur optique au lecteur optique [1], puis retirez le support de lecteur optique [2]. Démontage et remontage...

  • Page 41: Installation Du Lecteur Optique

    Installation du lecteur optique Alignez le trou de vis du support de lecteur optique sur celui du lecteur optique [1], puis remettez en place la vis M2x2,5 qui fixe le lecteur optique à son support [2]. Faites glisser le lecteur optique dans la baie de l'avant de l'ordinateur jusqu'à ce qu'il soit fixé. Connectez le câble d’alimentation et le câble de données au lecteur optique.

  • Page 42: Panneau E/S

    Fermez la charnière de l’unité PSU. Installez le capot. Appliquez la procédure décrite dans la section Après une intervention dans l’ordinateur. Panneau E/S Retrait du panneau E/S Suivez les procédures décrites dans la section Avant une intervention à l’intérieur de l’ordinateur.
  • Page 43 Déconnectez les câbles suivants de leurs connecteurs respectifs sur la carte système : • Câble du connecteur d’alimentation de la carte système [1,2] • Câble de la carte SD [3] • Câble Type C [4] • Câble USB d’E/S [5] •...
  • Page 44 Retirez la vis #6-32x1/4" qui fixe le panneau d’E/S au châssis. Démontage et remontage...
  • Page 45 Soulevez le panneau d’E/S pour dégager les languettes des logements du châssis. Démontage et remontage...
  • Page 46 Tirez le panneau d’E/S et les câbles pour le retirer de son emplacement sur le châssis. Démontage et remontage...

  • Page 47: Installation Du Panneau E/S

    Installation du panneau E/S Insérez les câbles dans l’emplacement du panneau d’E/S sur le châssis. Démontage et remontage...
  • Page 48 Insérez les languettes du panneau d’E/S dans les fentes situées sur le système [1] et inclinez le panneau d’E/S pour le fixer au système [2]. Démontage et remontage...
  • Page 49 Remettez en place la vis #6-32x1/4" qui fixe le panneau d’E/S au système. Démontage et remontage...
  • Page 50 Acheminez les câbles à travers leurs guides d’acheminement [1] et connectez les câbles suivants à leurs connecteurs respectifs sur la carte système : • Câble USB d’E/S [2] • Câble Type C [3] • Câble de la carte SD [4] •...
  • Page 51 Acheminez le câble audio d’E/S dans le clip d’acheminement situé à côté de la carte système sur le châssis [1]. Branchez le câble audio d’E/S sur le connecteur de la carte système [2]. Démontage et remontage...

  • Page 52: Disque Ssd

    Installez les éléments suivants : Lecteur optique Cadre avant Capot Fermez la charnière du bloc d’alimentation. Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Disque SSD Retrait de la carte SSD PCIe REMARQUE : Les instructions s’appliquent également au retrait d’une carte SSD M.2 SATA. Appliquez les procédures décrites dans la section Avant une intervention à...

  • Page 53: Installation De La Carte Ssd Pcie

    Retirez le tampon thermique du disque SSD [3]. Installation de la carte SSD PCIe REMARQUE : Les instructions s’appliquent également à l’installation d’une carte SSD M.2 SATA. Placez le tampon thermique du disque SSD dans le logement situé sur la carte système [1]. Faites glisser la carte SSD PCIe dans le logement et serrez la vis M2x2,5 qui fixe la carte SSD à...

  • Page 54: Module Du Bouton D'alimentation

    Installez les éléments suivants : Capot. Carte graphique. Fermez la charnière du bloc d’alimentation. Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Module du bouton d'alimentation Retrait du module du bouton d’alimentation Suivez les procédures décrites dans la section Avant une intervention à...
  • Page 55 Retirez le ruban adhésif qui fixe le module du bouton d’alimentation au châssis [1]. Appuyez sur les encoches pour dégager le module du bouton d’alimentation et tirez sur celui-ci pour le sortir du système [2, 3]. Démontage et remontage...

  • Page 56: Installation Du Module Du Bouton D'alimentation

    Installation du module du bouton d’alimentation Insérez le module du bouton d’alimentation dans son emplacement situé sur le système [1] et appuyez sur les encoches pour le fixer au système [2]. Collez le ruban adhésif pour fixer le module du bouton d’alimentation au système [3]. Démontage et remontage...
  • Page 57 Acheminez le câble du module du bouton d’alimentation via les clips situés sur le système [1, 2]. Branchez le câble du module du bouton d’alimentation sur le connecteur de la carte système [3]. Démontage et remontage...

  • Page 58: Assemblage Du Dissipateur De Chaleur (65 W/80 W)

    Installez les éléments suivants : Panneau E/S Lecteur optique Cadre avant Capot Fermez la charnière du bloc d’alimentation. Appliquez les procédures décrites dans la section Après une intervention dans l’ordinateur. Assemblage du dissipateur de chaleur (65 W/80 W) Retrait de l’assemblage du dissipateur de chaleur (65 W ou 80 W) Suivez les procédures décrites dans la section Avant une intervention à...

  • Page 59: Installation De L'assemblage Du Dissipateur De Chaleur (65 W Ou 80 W)

    REMARQUE : Desserrez les vis dans un ordre séquentiel (1, 2, 3, 4) comme indiqué sur la carte système. Installation de l’assemblage du dissipateur de chaleur (65 W ou 80 W) Alignez l’assemblage du dissipateur de chaleur sur les trous de vis de la carte système, puis positionnez-le sur le processeur [1]. Serrez les 4 vis captives pour fixer l’assemblage du dissipateur de chaleur à...

  • Page 60: Pulseur Et Assemblage Du Dissipateur De Chaleur De 95 W

    Fermez la charnière de l’unité PSU. Installez le capot. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Pulseur et assemblage du dissipateur de chaleur de 95 W Retrait de l’assemblage du dissipateur de chaleur et du ventilateur - 95 W Suivez les procédures décrites dans la section Avant une intervention à...
  • Page 61 Desserrez les vis imperdables qui fixent l’assemblage du dissipateur de chaleur à la carte système [1]. Soulevez l’assemblage du dissipateur de chaleur pour le dégager de la carte système [2]. Déconnectez de la carte système le câble du ventilateur. Démontage et remontage...

  • Page 62: Installation Du Pulseur Et De L'assemblage Du Dissipateur De Chaleur De 95 W

    Installation du pulseur et de l’assemblage du dissipateur de chaleur de 95 W Acheminez le câble du pulseur dans l’assemblage du dissipateur de chaleur [1] et branchez-le sur le connecteur situé sur la carte système [2]. Démontage et remontage...
  • Page 63 Placez l'assemblage du dissipateur de chaleur sur le processeur. Alignez les vis imperdables de l’assemblage du dissipateur de chaleur avec les trous de vis situés sur la carte système. Serrez les vis imperdables qui fixent l'assemblage du dissipateur de chaleur à la carte système. Alignez les trous de vis du pulseur sur ceux de l’assemblage du dissipateur de chaleur et placez le pulseur sur l’assemblage du dissipateur de chaleur [1].

  • Page 64: Dissipateur De Chaleur Du Régulateur De Tension

    Fermez la charnière de l’unité PSU. Installez le capot. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Dissipateur de chaleur du régulateur de tension Retrait du dissipateur de chaleur du régulateur de tension Suivez les procédures décrites dans la section Avant une intervention à...

  • Page 65: Installation Du Dissipateur De Chaleur Du Régulateur De Tension

    Installation du dissipateur de chaleur du régulateur de tension Alignez les vis du dissipateur de chaleur avec les supports de vis de la carte système et placez le dissipateur de chaleur du régulateur de tension sur la carte système [1]. Serrez les vis imperdables qui fixent le dissipateur de chaleur du régulateur de tension à...

  • Page 66: Ventilateur Avant

    Installez les éléments suivants : Ventilateur et assemblage de dissipateur de chaleur - 95 W (pour les modèles équipés d’un assemblage de dissipateur de chaleur de 95 W) Carte graphique Capot Fermez la charnière du bloc d’alimentation. Suivez les procédures décrites dans la section Après une intervention à...
  • Page 67 Débranchez le câble du ventilateur avant de la carte système. Pour dégager le ventilateur avant du support, poussez la languette qui maintient le ventilateur sur le support. Démontage et remontage...

  • Page 68: Installation Du Ventilateur Avant

    Soulevez le ventilateur avant pour le retirer de l’ordinateur. Installation du ventilateur avant Remettez en place le ventilateur avant dans son support. Démontage et remontage...
  • Page 69 Appuyez sur la languette pour fixer le ventilateur avant au support de l’ordinateur. Branchez le câble du ventilateur avant sur la carte système. Démontage et remontage...

  • Page 70: Ventilateur Système

    Faites passer les câbles de la carte de disque dur au-dessus du support du ventilateur avant. Ventilateur système Retrait du ventilateur système Appliquez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. Retirez : Capot Charnière du bloc d’alimentation Ventilateur et assemblage du dissipateur de chaleur - 95 W Déconnectez du connecteur situé...
  • Page 71 Sortez le câble du ventilateur système du guide situé sur le support du ventilateur système [1]. Pour dégager le ventilateur système de son support, tirez sur les passe-câbles en caoutchouc qui fixent le ventilateur système au support et retirez-les [2]. Soulevez le ventilateur système pour le sortir de son support [3].

  • Page 72: Installation Du Ventilateur Système

    Installation du ventilateur système Insérez les passe-câbles en caoutchouc dans les supports situés sur le support du ventilateur système. Alignez les trous du ventilateur système avec les passe-câbles en caoutchouc, puis insérez les passe-câbles en caoutchouc dans les trous du ventilateur système pour fixer le ventilateur système au support [1].

  • Page 73: Carte D'e/S En Option

    Carte d’E/S en option Retrait d’une carte d’E/S en option REMARQUE : Vous observez peut-être l’une de ces cartes (HDMI/DisplayPort/VGA/Type C) en fonction du composant supplémentaire vous avez peut-être commandé avec le système. Suivez les procédures décrites dans la section Avant une intervention à...
  • Page 74 Insérez la carte d’E/S dans son logement à l’intérieur de votre ordinateur [1] et remettez en place les deux vis M3x3 pour fixer la carte d’E/S au système [2]. Branchez le câble de la carte d’E/S sur le connecteur de la carte système [3]. Fermez la charnière de l’unité...

  • Page 75: Processeur

    Processeur Retrait du processeur Appliquez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur. Retirez : Capot Charnière du bloc d’alimentation Ventilateur et assemblage de dissipateur de chaleur - 95 W (pour les modèles équipés d’un assemblage de dissipateur de chaleur de 95 W) Assemblage du dissipateur de chaleur - 65 W ou 80 W (pour les modèles équipés d’un assemblage de dissipateur de chaleur de...

  • Page 76: Commutateur D'intrusion

    Installez les éléments suivants : Ventilateur et assemblage de dissipateur de chaleur - 95 W (pour les modèles équipés d’un assemblage de dissipateur de chaleur de 95 W) Assemblage du dissipateur de chaleur - 65 W ou 80 W (pour les modèles équipés d’un assemblage de dissipateur de chaleur de 65 W ou 80 W) Charnière du bloc d’alimentation Capot...

  • Page 77: Installation Du Commutateur D'intrusion

    Installation du commutateur d’intrusion Faites glisser le commutateur d’intrusion dans son emplacement sur l’ordinateur [1]. Acheminez le câble du commutateur d’intrusion via les clips d’acheminement du châssis [2]. Branchez le câble du commutateur d’intrusion sur le connecteur de la carte système [3]. Démontage et remontage...

  • Page 78: Carte Système

    Fermez la charnière de l’unité PSU. Installez le capot. Suivez les procédures décrites dans la section Après une intervention à l’intérieur de l’ordinateur. Carte système Retrait de la carte système Appliquez les procédures décrites dans la section Avant une intervention à l'intérieur de l'ordinateur.
  • Page 79 • Câble de la carte SD [1] • Câble Type C [2] • Câble USB d’E/S [3] • Câble SATA du disque dur principal [4] • Câble SATA du lecteur optique [5] Retirez les câbles suivants : • Câble du haut-parleur [1] •...
  • Page 80 Retirez les 8 vis #6-32x1/4" qui fixent la carte système au châssis. Soulevez la carte système en l'inclinant, puis retirez-la de l'ordinateur. Démontage et remontage...

  • Page 81: Installation De La Carte Système

    Installation de la carte système Insérez les ports d’E/S de la carte système dans les emplacements correspondants sur le châssis, puis placez la carte système sur ce dernier [1]. Alignez les trous de vis de la carte système sur ceux du châssis [2]. Remettez en place les 8 vis #6-32x1/4"...
  • Page 82 Acheminez et branchez les câbles suivants : • Câble audio d’E/S [1] • Câble du haut-parleur [2] Acheminez et branchez les câbles suivants : • Câble SATA du lecteur optique [1] • Câble SATA du disque dur principal [2] • Câble USB d’E/S [3] •...
  • Page 83 Acheminez et branchez les câbles suivants : • Câble du connecteur d’alimentation de la carte système [1] • Câble d’alimentation du processeur [2] • Câble du ventilateur système, câble d’intrusion et câble du panneau d’E/S [3] Installez les éléments suivants : Processeur Dissipateur de chaleur du régulateur de tension (pour les modèles équipés d’un assemblage de dissipateur de chaleur de 95 W)

  • Page 84: Dépannage

    Dépannage Autotest intégré à l’unité PSU Le modèle Precision 3630 prend en charge un nouvel autotest intégré (BIST) à l’unité PSU. Éteignez l'ordinateur. Débranchez le cordon d’alimentation de l’unité PSU et patientez 15 secondes. Appuyez sur le bouton BIST de l’unité PSU.

  • Page 85: Diagnostisc Epsa (Enhanced Pre-Boot System Assessment)

    Invoquez le démarrage des diagnostics par l’une ou l’autre des méthodes proposées ci-dessous : Mettez l’ordinateur sous tension. Lorsque l’ordinateur démarre, appuyez sur la touche F12 lorsque le logo Dell apparaît. Dans l’écran du menu de démarrage, utilisez les flèches du haut et du bas pour sélectionner l’option Diagnostics, et appuyez sur Entrée.

  • Page 86: Messages D'erreur De Diagnostics

    CACHE DISABLED DUE TO FAILURE Le cache interne principal du microprocesseur présente un dysfonctionnement. Contactez Dell. CD DRIVE CONTROLLER FAILURE Le lecteur optique ne réagit pas aux commandes envoyées par l’ordinateur.
  • Page 87 Le disque dur est peut-être défectueux. Éteignez l’ordinateur, retirez le disque dur et démarrez l’ordinateur à partir d’un lecteur optique. Éteignez ensuite l’ordinateur, réinstallez le disque dur et redémarrez. Si le problème persiste, essayez avec un autre disque. Exécutez les tests de disque dur dans Dell Diagnostics. Dépannage...
  • Page 88 Exécutez le test de touche bloquée dans Dell Diagnostics. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect ne parvenant pas à vérifier les restrictions DRM MEDIADIRECT (gestion des droits numériques) sur le fichier, la lecture du fichier est impossible.

  • Page 89: Messages D'erreur Du Système

    SHUTDOWN FAILURE Une puce de la carte système présente peut-être un dysfonctionnement. Exécutez les tests de l’ensemble du système dans Dell Diagnostics. Si le message réapparaît, contactez Dell. TIME-OF-DAY CLOCK LOST POWER Les paramètres de configuration du système sont corrompus.
  • Page 90 CAUTION – Hard Drive SELF MONITORING SYSTEM has Erreur S.M.A.R.T, défaillance possible du disque dur. reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem (ATTENTION –...

  • Page 91: Obtenir De L'aide

    Dell. Dell offre plusieurs options de service et de support en ligne et par téléphone. La disponibilité des produits varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell : Rendez-vous sur Dell.com/support.

  • Page 92: Annexe A : Cache-Câbles

    Cache-câbles La gaine de câble du modèle Precision Tower 3630 permet de protéger les ports et les câbles branchés sur le système. Suivez ces étapes pour installer la gaine de câble sur le châssis du système. REMARQUE : Les images affichées ci-dessous sont fournies uniquement à titre de représentation et peuvent varier en fonction de la configuration du système.
  • Page 93 Soulevez la languette [1] pour libérer l’attache de câble, puis tirez sur cette attache pour la libérer du logement situé sur le loquet de dégagement du câble [2]. Alignez le loquet de dégagement du câble sur l’emplacement du châssis du système [1]. Serrez la vis pour fixer le loquet de dégagement du câble au châssis du système [2].
  • Page 94 Acheminez les câbles via l’emplacement de la gaine de câble [1], puis connectez-les à leurs ports respectifs sur le système [2]. Fixez le câble avec l’attache de câble et verrouillez la languette [3]. PRÉCAUTION : veillez à ne pas casser ni plier les crochets en plastique qui sont fragiles. Alignez les crochets en plastique de la gaine de câble sur les emplacements situés sur le système.
  • Page 95 Appuyez doucement sur la gaine de câble jusqu’à ce qu’elle s’enclenche [1]. Faites glisser le loquet vers le châssis [2] pour verrouiller la gaine de câble. REMARQUE : Pour plus de sécurité, utilisez l’anneau pour cadenas pour fixer le système. Pour retirer le cache-câbles : Faites glisser le loquet hors du châssis pour déverrouiller la gaine de câble [1].
  • Page 96 b Soulevez la gaine de câble pour la retirer du châssis du système [2]. Tirez sur la gaine de câble pour la libérer du châssis. Ouvrez la languette et dégagez les câbles de l’attache de câble [1], puis déconnectez-les des ports du système [2]. Retirez les câbles du logement de la gaine de câble [3].
  • Page 97 Cache-câbles...

  • Page 98: Annexe B : Filtre Anti-Poussières

    Filtre anti-poussières Le filtre anti-poussières du modèle Precision Tower 3630 contribue à protéger le système des fines particules de poussière. Une fois que le filtre anti-poussières est installé, le BIOS peut être activé pour générer un rappel préalable au démarrage pour nettoyer ou remplacer le filtre anti-poussières en fonction d’un intervalle de temps défini.
  • Page 99 Redémarrez le système, puis appuyez sur F2 pour entrer dans le menu BIOS Setup (Configuration du BIOS). Dans le menu BIOS Setup (Configuration du BIOS), accédez à System Configuration (Configuration du système) > Dust Filter Maintenance (Maintenance du filtre anti-poussières), puis sélectionnez une valeur parmi les fréquences suivantes : 15, 30, 60, 90, 120, 150 ou 180 jours.

Ce manuel est également adapté pour:

D24m

Table des Matières
