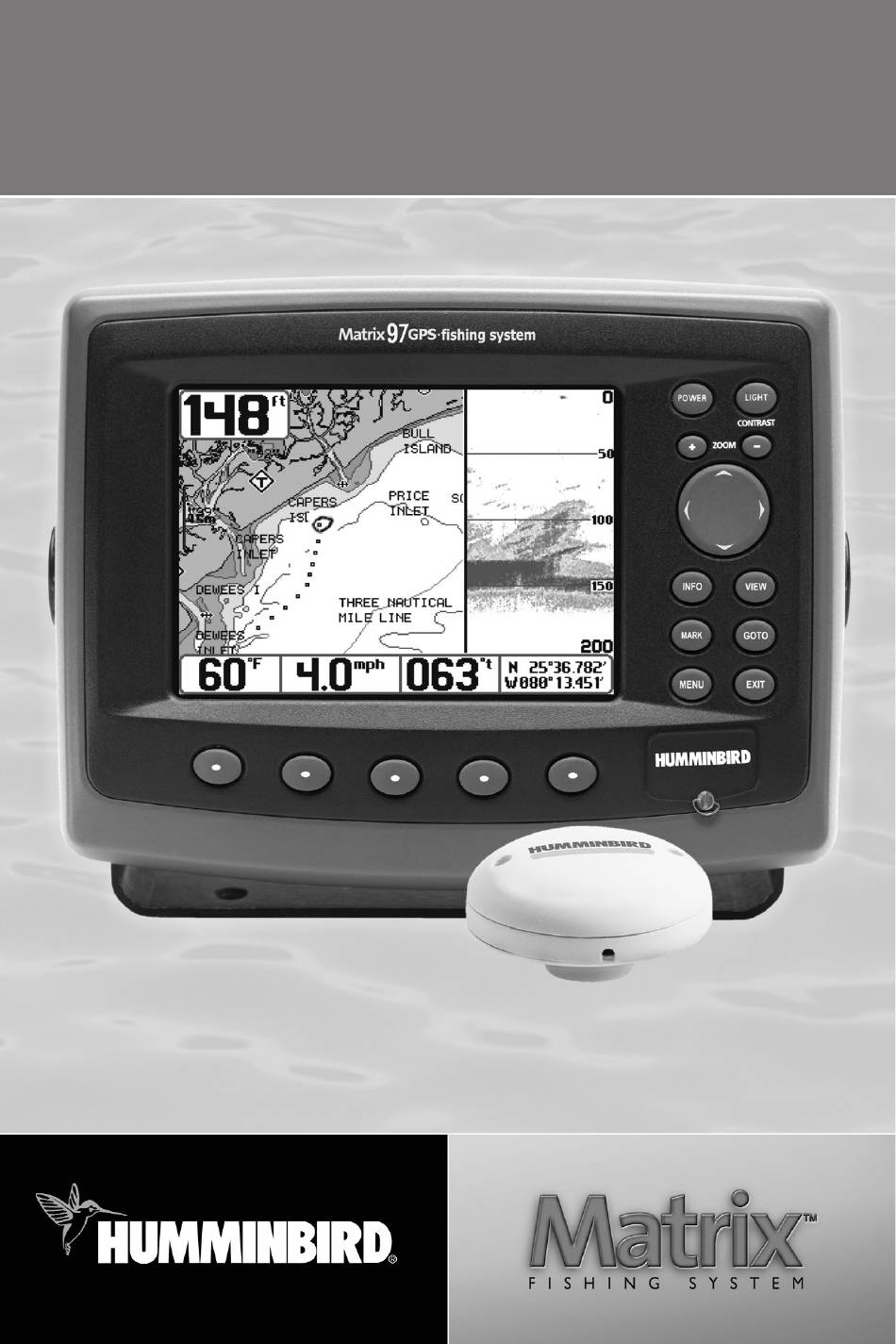

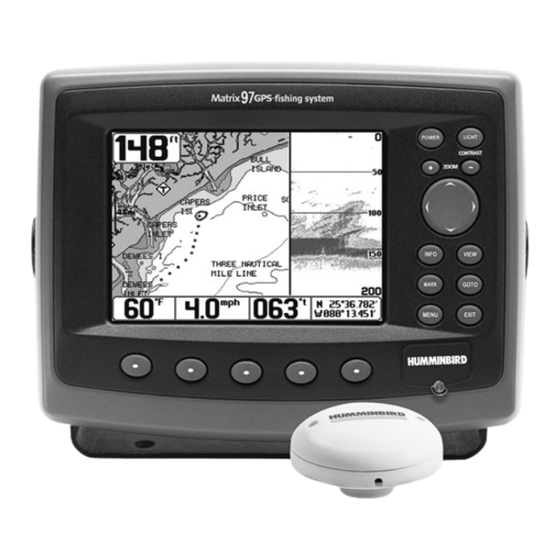

- Page 1 Matrix 97 Matrix 97 Manuel de l'utilisateur Manuel de l'utilisateur 531307-1_B...
- Page 2 Merci ! Merci d'avoir choisi Humminbird®, le chef de file dans le secteur des sondeurs de poissons aux États-Unis. Humminbird® a bâti sa réputation en créant et en fabriquant des équipements marins de haute qualité et très fiables. Votre appareil Humminbird® a été conçu pour pouvoir être utilisé sans problèmes, quelles que soient les conditions, même dans les milieux marins les plus hostiles.
-
Page 3: Table Des Matières
Table des matières Fonctionnement d'un sonar Sonar de DualBeam PLUS .................................. 1 Sonar à quatre faisceaux [QuadraBeam] (transducteur à quatre faisceaux en option)..........1 Sonar à grande couverture latérale [WideSide] (transducteur à grande couverture latérale en option)....2 Fonctionnement du GPS et de la cartographie Carte multimédia (MMC) .................................. - Page 4 Table des matières Les touches ZOOM (+/-) .................................. 28 Touche Quitter [EXIT]..................................29 Touche Affichage prédéfini [VIEW PRESET]..........................29 Bus d'accessoires Mise en marche Le système de menus Menu Options de démarrage Utilisation en mode Normal ................................33 Mode Simulateur....................................33 État du système ....................................
- Page 5 Table des matières Équilibre des faisceaux de 455 kHz [455 kHz Sensitivity] (mode utilisateur Avancé : exclusif aux modèles à quatre faisceaux)..............46 Sensibilité du faisceau à grande couverture latérale [WideSide Sensitivity] (mode utilisateur Avancé, avec transducteur à grande couverture latérale)............46 Lignes de profondeur [Depth Lines] (mode utilisateur Avancé) ..................
- Page 6 Difficulté à mettre le détecteur de poissons en marche ....................68 Mode simulateur actif par défaut malgré la présence d'un transducteur ..............68 Problèmes d'affichage ..................................69 Détermination des causes d'interférence..........................70 Accessoires du système de pêche Matrix Caractéristiques techniques Remarques Communications avec Humminbird REMARQUE : Les fonctions citées dans la table des matières qui indiquent «...
-
Page 7: Fonctionnement D'un Sonar
Fonctionnement d’un sonar La technologie du sonar est basée sur les ondes sonores. Le système de pêche Matrix utilise le sonar pour définir le profil et la composition du fond, déterminer l'emplacement des structures ainsi que la profondeur directement sous le transducteur. -
Page 8: Sonar À Grande Couverture Latérale [Wideside] (Transducteur À Grande Couverture Latérale En Option)
Fonctionnement du GPS et de la cartographie Le système Matrix se sert du système de positionnement global (en utilisant un récepteur distinct) et de ses capacités sonar pour déterminer votre emplacement, l'afficher dans une grille et vous fournir des renseignements sous-marins détaillés. -
Page 9: Carte Multimédia (Mmc)
Navionics® Gold et Navionics® HotMaps 2004 Gold pour la pêche en eaux intérieures. REMARQUE : Le Matrix n'est pas compatible avec les cartes Navionics® Classic. Il est compatible seulement avec les cartes Navionics® Gold et Navionics® HotMaps 2004 Gold. -
Page 10: Représentations À L'écran Sonar
Représentations à l'écran Sonar Le système de pêche Matrix peut afficher tout un éventail de renseignements utiles au sujet de la zone située Profondeur - Profondeur de l'eau. Il est possible Curseur - Le curseur est disponible en mode d'arrêt sur image de régler une alarme qui vous avertira lorsque... - Page 11 à l'écran et la profondeur du fond directement fond plus meuble sera indiqué par un second retour très faible ou inexistant. GPS ne sont disponibles que si l'un ou l'autre desdits accessoires est branché au système de pêche Matrix. Si les deux...
-
Page 12: Modes D'affichage
Modes d'affichage Voici les modes d'affichage offerts par votre Système de pêche Matrix : Les affichages Sonar : Les affichages Navigation : • Affichage Sonar • Vue aérienne • Affichage Zoom • Affichage cartographique • Mode d'affichage Sonar divisé de 200 et 83 kHz • Affichage combiné... -
Page 13: Affichage Sonar [Sonar View]
Affichage Sonar [Sonar View] Le mode d'affichage Sonar fournit un tracé historique des retours sonar. La profondeur est toujours affichée. Les indicateurs de température et de vitesse s'affichent automatiquement si l'accessoire approprié est branché. Les retours sonar les plus récents sont affichés du côté droit de la fenêtre puis se déplacent vers la gauche de l'écran à... -
Page 14: Compréhension De L'historique Sonar
Compréhension de l'historique sonar Il s'avère important de comprendre ce qui est représenté à l'écran du Humminbird. L'écran n'affiche PAS une véritable représentation en trois dimensions de ce qui se trouve sous l'eau. Chaque bande de données verticale reçue par la tête de commande et reportée à l'écran représente un objet détecté par le sonar à un moment donné. -
Page 15: Représentation Du Fond
Représentation du fond À mesure que le bateau se déplace, le système porte les changements de profondeur à l'écran pour créer un profil du fond. Vous pouvez ensuite déterminer le type de fond à partir de la courbe des retours portés à l'écran. -
Page 16: Affichage Zoom Du Sonar [Zoom View]
Affichage Zoom du sonar [Zoom View] Le mode d'affichage Zoom du sonar augmente la résolution de l'écran afin de séparer les retours sonar très rapprochés, comme ceux causés par un poisson en suspension près du fond ou à l'intérieur d'une structure. -
Page 17: Mode D'affichage Sonar Divisé De 200 Et 83 Khz [Split Sonar View]
Mode d'affichage Sonar divisé de 200 et 83 kHz [Split Sonar View] Le mode d'affichage Sonar divisé affiche les retours sonar du faisceau de 83 kHz du côté gauche de l'écran, et les retours sonar du faisceau de 200 kHz du côté droit. Un indicateur numérique de la profondeur est toujours présent dans le coin supérieur gauche de l'écran. -
Page 18: Affichage À Gros Chiffres [Big Digits View]
Affichage à gros chiffres [Big Digits View] L'affichage à gros chiffres fournit des données numériques dans un format facile à lire. La profondeur est toujours affichée. Les indicateurs de température et de vitesse ainsi que les renseignements contenus dans le journal s'affichent automatiquement si l'accessoire approprié est branché au système. Le journal affiche la distance parcourue, la vitesse moyenne et le temps écoulé... -
Page 19: Mode D'affichage Latéral [Side Beam View]
Mode d'affichage Latéral [Side Beam View] Le mode d'affichage Latéral n'est disponible que lorsque la fonction Sélection du transducteur est réglée à Quatre faisceaux [QuadraBeam] (voir l’onglet Sonar du menu principal : Sélection du transducteur) et qu'un transducteur à quatre faisceaux est branché à l'appareil. Le transducteur à quatre faisceaux QuadraBeam est vendu séparément. -
Page 20: Mode D'affichage Grande Couverture Latérale [Wideside View]
Mode d'affichage Grande couverture latérale [WideSide View] Le mode d'affichage Grande couverture latérale n'est disponible que lorsque la fonction Sélection du transducteur est réglée à Grande couverture latérale [WideSide] (voir l’onglet Sonar du menu principal : Sélection du transducteur) et qu'un transducteur à grande couverture latérale est branché à l'appareil. Le transducteur à... -
Page 21: Vue Aérienne [Bird's Eye View]
Vue aérienne [Bird’s Eye View] Vue aérienne - Cet affichage montre une vue en perspective 3D de l'itinéraire et le profil terrestre, à partir d'un point de vue situé au-dessus et à l'arrière du bateau. Si le bateau change de cap, le point de vue demeure dans la même position relativement au bateau, c'est-à-dire qu'il suit le changement. -
Page 22: Affichage Cartographique [Chart View]
Affichage cartographique [Chart View] Affichage cartographique - Cette vue affiche sur la carte l'itinéraire actuel (également appelé position historique ou piste de navigation), soit le chemin emprunté par le bateau, ainsi que les itinéraires sauvegardés, les points de cheminement et la route actuelle (en navigation). Pour afficher l'information de tout icône de la carte, utilisez la commande à... -
Page 23: Affichage Combiné [Combo View]
Affichage Combiné [Combo View] Affichage Combiné - Dans cette vue, l'écran est divisé en deux : l'affichage cartographique à gauche et l'affichage sonar à droite. Il est possible de modifier la largeur de la fenêtre sonar. Mode d'affichage Combiné Profondeur Fenêtre sonar l'itinéraire Point de... -
Page 24: Orientation De La Vue
Orientation de la vue Les affichages cartographique et combiné vous permettent de choisir l'orientation de la vue. Lorsque vous sélectionnez Orientation Nord en haut, le Nord vrai se trouve au haut de l'écran. En d'autres mots, les objets situés au Nord du bateau sont dessinés au-dessus du bateau. Lorsque vous sélectionnez Orientation selon la route suivie, la direction de mouvement du bateau est montrée au haut de l'écran. - Page 25 Données de cartographie - Utilisez la touche INFO pour obtenir des renseignements détaillés sur la carte. Si le curseur est actif, vous apercevrez l'information au sujet des objets de la carte situés près du curseur. Si le curseur n'est pas actif, le menu d'information de la carte s'affichera. Vous pouvez sélectionner la station d'observation des marées ou le port le plus rapproché...
-
Page 26: Introduction À La Navigation
Introduction à la navigation Utilisez le système de pêche Matrix pour établir des points de cheminement à des zones d'intérêt et pour naviguer vers ces points de cheminement en suivant une route que vous pouvez sauvegarder (représentant la plus courte distance entre deux points de cheminement). Vous pouvez également visualiser et sauvegarder des itinéraires, qui représentent le chemin actuel emprunté... -
Page 27: Sauvegarde, Édition Et Suppression D'un Point De Cheminement
Sauvegarde, édition et suppression d'un point de cheminement Sauvegarde de la position actuelle du bateau comme un point de cheminement : À partir de n'importe quel mode d'affichage, appuyez sur la touche Marquer [MARK] pour sauvegarder la position actuelle du bateau comme un point de cheminement. -
Page 28: Navigation Vers Un Point De Cheminement Ou Une Position
Pour faciliter la sélection d'un point de cheminement, sélectionnez Ordre de classement [Sort By] et appuyez sur les touches de déplacement du curseur de gauche ou de droite pour sélectionner un ordre de classement : • Nom [Name]: pour classer les points de cheminement en ordre alphabétique •... -
Page 29: Ajout D'un Point De Cheminement Ou D'une Grille De Pêche À La Traîne
Ajout d'un point de cheminement ou d'une grille de pêche à la traîne Ajout ou retrait d'un point de cheminement cible : À partir du sous-menu Points de cheminement, sélectionnez Cible et appuyez sur la touche curseur de droite pour afficher une liste des points de cheminement. -
Page 30: Sauvegarde, Édition Et Suppression D'une Route
REMARQUE : L'espacement des cercles de la cible ou des lignes de la grille du point de cheminement est le même que la barre d'échelle située au côté gauche de l'écran. Un zoom avant ou arrière augmentera ou réduira l'espacement de ces éléments. Sauvegarde, édition et suppression d'une route Sauvegarde de la route actuelle : Il est possible, pendant que vous naviguez, de sauvegarder la route actuelle. -
Page 31: Sauvegarde Ou Suppression De L'itinéraire Actuel
Sauvegarde ou suppression de l'itinéraire actuel Sauvegarde de l'itinéraire actuel : À partir du menu X-Press de navigation, sélectionnez Sauvegarde de l'itinéraire actuel et appuyez sur la touche curseur de droite. L'itinéraire restera affiché, mais passera du noir au gris. Pour retirer complètement l'itinéraire de l'écran, voir les fonctions Édition, Suppression ou Masquage d'un itinéraire sauvegardé. -
Page 32: Touches De Fonction
Touches de fonction L'interface utilisateur du Matrix est constituée d'un ensemble de touches faciles à utiliser, qui activent des modes d'affichage et des menus variés afin de vous offrir toute la souplesse et le contrôle nécessaires à une bonne expérience de pêche. -
Page 33: Touche Information [Info]
Touche Information [INFO] Appuyez sur la touche Information [INFO], lorsque le système est en mode d'affichage Aérien, Cartographique ou Combiné pour afficher des renseignements sur les objets les plus près d'un curseur actif. Si le curseur n'est pas actif, le menu suivant s'affichera. Utilisez les touches de la commande de curseur à... -
Page 34: Commande De Curseur À Quatre Directions
Commande de curseur à quatre directions Les multiples fonctions de la commande de curseur à quatre directions changent en fonction du contexte : Arrêt sur image - Si, en mode d'affichage Sonar, vous appuyez sur l'une des touches de déplacement du curseur, l'image cesse de défiler à... -
Page 35: Touche Quitter [Exit]
Touche Quitter [EXIT] La touche Quitter [EXIT] a de multiples fonctions, selon le contexte : • Si une alarme s'est déclenchée, appuyez sur Quitter [EXIT] pour la désactiver. • Si un onglet de menu est sélectionné, appuyez sur Quitter [EXIT] pour sortir du mode menu et retourner à... -
Page 36: Bus D'accessoires
à l'appareil. Il est même possible de brancher plusieurs accessoires en même temps. Voir l'onglet Accessoires du menu principal, la section Accessoires du présent manuel du système de pêche Matrix, ainsi Bus d'accessoires que le Manuel d'utilisation de l'accessoire pour obtenir de plus amples renseignements. -
Page 37: Le Système De Menus
Le système de menus Le système de menus est divisé en modules faciles à utiliser. Voici les composantes principales du système de menus : Menu Options de démarrage - Appuyez sur la touche MENU au cours de la mise sous tension pour visualiser le menu des options de démarrage. - Page 38 Mode utilisateur (Normal ou Avancé) - Le mode utilisateur Avancé a été conçu pour les utilisateurs qui désirent un niveau de contrôle élevé sur le détecteur de poissons, et le mode utilisateur normal est pour les utilisateurs qui préfèrent plus de simplicité et moins d'options dans les menus. En mode utilisateur Avancé, plus d'options sont offertes dans le système de menus.
-
Page 39: Menu Options De Démarrage
Menu Options de démarrage Appuyez sur la touche MENU lorsque l'écran titre s'affiche pour accéder au menu des options de démarrage. Utilisez les touches de déplacement vers le HAUT et vers le BAS de la commande à quatre directions pour positionner le curseur, puis appuyez sur la touche de DROITE pour sélectionner l'une des options suivantes. -
Page 40: État Du Système
Un message s'affichera à l'écran régulièrement pour vous rappeler que l'appareil est en mode Simulateur. Vous pouvez quitter le mode Simulateur en éteignant l'appareil. État du système Utilisez la fonction État du système pour visualiser les connexions et lancer une autovérification du système. Les modes d'affichage suivants s'affichent l'un après l'autre à... -
Page 41: Connexion Pc (Avec Câble De Connexion Pc Seulement)
Connexion PC (avec câble de connexion PC seulement) Utilisez la fonction Connexion PC pour mettre le logiciel de la tête de commande Matrix à jour. L'accès à cette fonction nécessite l'utilisation d'un câble de connexion PC, avec lequel vous obtiendrez des instructions complètes. -
Page 42: Menu X-Press Du Sonar (Exclusivement Dans Les Modes D'affichage Sonar)
à grande couverture latérale utiliser. Pour ce faire, il faut qu'un transducteur à grande couverture latérale soit branché au système de pêche Matrix. L'option de menu du mode d'affichage Grande couverture latérale n'est disponible que lorsque la fonction Sélection du transducteur est réglée à... -
Page 43: Sensibilité [Sensitivity]
Sensibilité [Sensitivity] La commande de sensibilité contrôle le niveau de détail à l'écran. En augmentant la sensibilité, le détecteur affiche les retours sonar de petits poissons d'appât et de débris en suspension dans l'eau; il se pourrait toutefois que l'écran devienne encombré. Lorsque vous pêchez en eau très claire ou très profonde, une augmentation de la sensibilité... -
Page 44: Limite Supérieure De L'échelle De Profondeur [Upper Range]
Limite supérieure d'échelle de profondeur [Upper Range] (mode utilisateur Avancé : exclusif aux modes d'affichage Sonar et à gros chiffres) La limite supérieure de l'échelle de profondeur est la limite de la zone la moins profonde qui sera montrée à l'écran dans les modes d'affichage Sonar et à... -
Page 45: Portée De Faisceau Latéral [Side Beam Range]
Il faut qu'un transducteur à grande couverture latérale soit branché au système de pêche Matrix. L'option de menu Portée de faisceau latéral n'est disponible que lorsque la fonction Sélection du transducteur est réglée à Grande couverture latérale (voir onglet Sonar du menu principal : Sélection du transducteur) et on ne peut y accéder qu'en mode d'affichage Grande couverture latérale. -
Page 46: Niveau De Zoom [Zoom Level] (Exclusif Au Mode D'affichage Sonar)
Niveau de zoom [Zoom Level] (exclusif au mode d'affichage Zoom du sonar) Le niveau de zoom règle le facteur d'agrandissement du mode d'affichage Zoom du sonar. Ce réglage n'est disponible qu'à partir du menu X-Press, lorsque le mode d'affichage Zoom est activé. Servez-vous du zoom pour augmenter la résolution de l'écran, afin de séparer les retours sonar très rapprochés l'un de l'autre. -
Page 47: Menu X-Press De Navigation (Exclusif Aux Modes D'affichage Navigation)
Menu X-Press de navigation (exclusif aux modes d'affichage Navigation) Le menu X-Press Navigation donne accès aux réglages utilisés le plus souvent. En mode d'affichage, Aérien, Cartographique ou Combiné, appuyez une fois sur la touche Menu pour accéder au menu X-Press Navigation. -
Page 48: L'annulation De La Navigation [Cancel Navigation] (Seulement En Mode Navigation)
L'Annulation de la navigation [Cancel Navigation] (Seulement en mode Navigation) L'Annulation de la navigation permet d'éliminer la route actuelle et de sortir du mode de navigation. Cette option de menu est présente seulement lorsque vous naviguez en suivant une route. Ceci ne supprimera pas une route sauvegardée auparavant. -
Page 49: Onglet Sonar Du Menu Principal
Onglet Sonar du menu principal Appuyez sur la touche MENU à deux reprises pour accéder au menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE afin de sélectionner l'onglet Sonar. REMARQUE : Les options du menu varient selon les paramètres du système. -
Page 50: Sélection De Faisceau [Beam Select]
Sélection de faisceau [Beam Select] La fonction de Sélection de faisceau permet de régler quels retours sonar du transducteur s'afficheront à l'écran. (200/83 kHz, 200 kHz, 83 kHz, Valeur par défaut = 83 kHz) Lorsque cette fonction est réglée à 200/83 kHz, les retours des deux faisceaux sont regroupés en affichant d'abord les retours du faisceau large de 83 kHz, en réduisant l'intensité... -
Page 51: Sensibilité De Repérage De Poisson [Fish Sensitivity]
de sonar bruts à l'écran. Ces retours prennent souvent la forme d'arcs, indiquant des cibles potentielles. Vu l'angle du faisceau du transducteur, la distance à un poisson diminue lorsque celui-ci entre dans le faisceau et elle augmente lorsqu'il en sort; cette variation de distance crée un arc de poisson à l'écran. La vitesse du bateau, la vitesse de défilement et la position du poisson dans le faisceau affectent directement la forme de l'arc. -
Page 52: Sensibilité Du Faisceau À Grande Couverture Latérale [Wideside Sensitivity]
Par contre, il faut qu'un transducteur à grande couverture latérale WideSide soit branché au système de pêche Matrix. Si vous augmentez la sensibilité du faisceau, plus de retours faibles s'afficheront à l'écran, et si vous la réduisez, moins de ces retours faibles seront présents. L'option de menu Sensibilité... -
Page 53: Lignes De Profondeur [Depth Lines] (Mode Utilisateur Avancé)
Lignes de profondeur [Depth Lines] (mode utilisateur Avancé) Les lignes de profondeur [Depth Lines] divisent l'écran en quatre sections égales, séparées par trois lignes de profondeur horizontales. La profondeur de chaque ligne est affichée le long de l'échelle de profondeur. Vous pouvez soit activer, soit désactiver les lignes de profondeur. -
Page 54: Interférence De Surface [Surface Clutter] (Mode Utilisateur Avancé)
Interférence de surface [Surface Clutter] (mode utilisateur Avancé) La fonction Interférence de surface permet de régler le filtre qui élimine les interférences de surface causées par les algues et l'aération. Plus la valeur est faible, moins l'interférence de surface est affichée. Cette option de menu n'est disponible qu'en mode utilisateur Avancé... -
Page 55: Profondeur Maximale [Max Depth] (Mode Utilisateur Avancé)
La fonction Sélection du transducteur vous permet de sélectionner quel transducteur utiliser (le système de pêche Matrix est offert avec un transducteur à double faisceau [DualBeam PLUS], mais vous offre aussi la possibilité d'utiliser un transducteur à quatre faisceaux QuadraBeam ou à grande couverture latérale WideSide, vendus séparément). -
Page 56: Onglet Navigation Du Menu Principal
Onglet Navigation du menu principal Appuyez sur la touche Menu à deux reprises pour accéder au menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE afin de sélectionner l'onglet Navigation. REMARQUE : Les options varient selon les réglages du système. -
Page 57: Itinéraire [Tracks]
Itinéraire [Tracks] tinéraire permet de visualiser le sous-menu Itinéraires. Voir Menu principal de navigation - sous-menu Itinéraires. Sous-menu Itinéraires Le sous-menu Itinéraires contient les options de menu suivantes : Édition [Edit] permet de sélectionner un itinéraire sauvegardé au préalable et d'en modifier le nom. Suppression [Delete] permet de supprimer un itinéraire d'une liste d'itinéraires sauvegardés au préalable. -
Page 58: Routes [Routes]
Routes Routes permet de visualiser le sous-menu Routes. (Voir Menu principal de navigation - sous-menu Routes.) Sous-menu Routes Le sous-menu Routes contient les options de menu suivantes : Création [Create] permet de créer une nouvelle route vide et d'y ajouter immédiatement des points de cheminement. -
Page 59: Niveau De Détail De La Cartographie [Chart Detail Level]
Niveau de détail de la cartographie [Chart Detail Level] Niveau de détail de la cartographie permet de sélectionner le niveau de détail à afficher dans les écrans de navigation. Le niveau de détail de base affiche les zones terrestres, les ports, les obstacles et les zones restreintes. -
Page 60: Sondages Par Point [Spot Soundings]
Sondages par point [Spot Soundings] Sondages par point permet d'afficher ou de masquer les sondages par point, qui sont des mesures de profondeur affichées sur la carte. (Masqué, Visible, valeur implicite = Masqué) REMARQUE : Les sondages par point ne sont disponibles qu'avec les cartes multimédias, vendues séparément. Profondeur d'ombrage [Shaded Depth] La fonction Profondeur d'ombrage vous permet de modifier la... -
Page 61: Distance Min. De Point D'itinéraire [Track Min Distance] (Mode Utilisateur Avancé)
Système de référence de cartographie [Map Datum] (mode utilisateur Avancé) Système de référence de cartographie permet de changer le système de coordonnées utilisé par le Matrix afin qu'il corresponde à celui utilisé sur une carte en papier. (valeur implicite = WGS 84) Établissement d'une position en mode de simulation... -
Page 62: Onglet Alarmes Du Menu Principal
Onglet Alarmes du menu principal À partir de n'importe quel mode d'affichage, appuyez sur la touche MENU à deux reprises pour accéder au menu principal du système. REMARQUE : Lorsqu'une alarme se déclenche, vous pouvez appuyer sur n'importe quelle touche pour la désactiver. Lorsque vous coupez une alarme hors cap ou une alarme de dérive, elle ne sonnera plus tant que le bateau restera hors des limites de l'alarme. -
Page 63: Alarme D'alimentation Faible [Low Battery Alarm]
L'alarme d'alimentation faible se déclenchera seulement pour la batterie qui est connectée au système de pêche Matrix. Vous devriez régler l'alarme d'alimentation faible de façon à ce qu'elle vous avertisse lorsque la tension de la batterie descend sous la marge de sécurité que vous aurez déterminée. Par exemple, si vous utilisez un moteur de pêche à... -
Page 64: Alarme De Dérive [Drift Alarm]
Alarme de dérive [Drift Alarm] L'alarme de dérive se déclenche lorsque le bateau a dépassé la distance réglée au menu, par rapport à sa position d'ancrage. Alarme de dérive permet de régler la taille du périmètre autour de la position d'ancrage du bateau;... -
Page 65: Onglet Réglages [Setup] Du Menu Principal
Onglet Réglages [Setup] du menu principal À partir de n'importe quel mode d'affichage, appuyez sur la touche Menu à deux reprises pour accéder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour sélectionner l'onglet Réglages. -
Page 66: Unités - Profondeur [Units - Depth]
Unités - Profondeur [Units - Depth] La fonction Unités - Profondeur permet de sélectionner les unités de mesure pour toutes les lectures de profondeur. (mètres [Meters], [exclusif aux modèles internationaux], pieds [Feet], brasses [Fathoms]; valeur implicite = mètres [Meters] pour les modèles internationaux, pieds [Feet] pour les modèles nationaux) Unités - Température [Units - Temp] (modèles internationaux seulement... -
Page 67: Langue [Language] (Exclusif Aux Modèles Internationaux)
Langue [Language] (exclusif aux modèles internationaux) La fonction Langue permet de sélectionner la langue d'affichage des menus. Exclusif aux modèles internationaux. (valeur implicite = anglais [English]) Réinitialisation du journal [Triplog Reset] La fonction Remise à zéro du journal remet le journal de bord à zéro. Le journal comporte les données suivantes : minuterie pour le temps écoulé, distance parcourue depuis la dernière réinitialisation et vitesse moyenne. -
Page 68: Sélection Des Modes D'affichage [Select Views] (Mode Utilisateur Avancé)
Sélection des modes d'affichage [Select Views] (mode utilisateur Avancé) La fonction Sélection des modes d'affichage permet de régler la disponibilité de ces modes dans le cycle de rotation qui permet de les afficher à l'écran. Pour retirer un mode d'affichage du cycle de rotation, il suffit de régler l'attribut à... -
Page 69: Sélection Des Indicateurs [Select Readouts] (Mode Utilisateur Avancé; Exclusif Au Mode D'affichage Sonar)
Sélection des indicateurs [Select Readouts] (mode utilisateur Avancé, exclusivement en mode d'affichage Sonar) La fonction Sélection des indicateurs permet de régler des indicateurs numériques individuels en mode d'affichage Sonar. Cette fonction, accessible en mode utilisateur Avancé, vous permet de choisir les données qui seront affichées dans les cinq ou six (selon votre modèle de détecteur) fenêtres fixes, activées ou non, réparties autour des bords gauche et inférieur de l'écran en mode d'affichage Sonar. -
Page 70: Compensation De La Profondeur [Depth Offset] (Mode Utilisateur Avancé)
Compensation de la profondeur [Depth Offset] (mode utilisateur Avancé) La fonction Compensation de la profondeur permet d'obtenir une lecture de profondeur soit à partir de la surface, soit à partir de la quille. Entrez une mesure verticale positive de la distance entre le transducteur et la ligne de flottaison pour que l'indicateur affiche la profondeur à... -
Page 71: Format De La Position [Position Format] (Mode Utilisateur Avancé)
Format de la position [Position Format] (mode utilisateur Avancé) Format de la position permet de sélectionner le format de l'affichage de la latitude et de la longitude. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur). -
Page 72: Sortie Nmea [Nmea Output] (Mode Utilisateur Avancé)
Sortie NMEA [NMEA Output] (mode utilisateur Avancé) La fonction Sortie NMEA permet d'activer ou de désactiver la sortie NMEA. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir l'onglet Réglages du menu principal : Mode utilisateur). (activée [On], désactivée [Off], valeur implicite = désactivée [Off]) Les énoncés NMEA suivants sont des messages de sortie : DPT - Profondeur MTW - Température de l'eau... -
Page 73: Onglet Accessoires [Accessories] Du Menu Principal
Onglet Accessoires [Accessories] du menu principal À partir de n'importe quel mode d'affichage, appuyez sur la touche MENU à deux reprises pour accéder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour sélectionner l'onglet Accessoires. -
Page 74: Dépannage
Dépannage Veuillez lire la section suivante avant de communiquer avec le Centre de ressources pour la clientèle de Humminbird. Passez en revue ces lignes directrices de dépannage pour vous aider à résoudre un problème de rendement par vos propres moyens afin d'éviter d'envoyer votre appareil à un centre de réparation. Difficulté... -
Page 75: Problèmes D'affichage
Problèmes d'affichage Il existe plusieurs conditions ou sources principales d'interférence possibles qui pourraient causer des problèmes avec la qualité de l'information affichée à l'écran de la tête de commande. Consultez le tableau suivant, qui énumère certains symptômes de problèmes d'affichage et des solutions possibles à y apporter : Problème Cause possible La tête de commande s'éteint... -
Page 76: Détermination Des Causes D'interférence
Détermination des causes d'interférence Le bruit électrique affecte habituellement les indicateurs très sensibles et l'affichage, qui montre des points noirs lorsque le bateau se déplace à haute vitesse. L'une des sources suivantes, ou même plusieurs d'entre elles, pourrait causer du bruit ou des interferences : Sources d'interférence possibles Isolation Fermez tous les dispositifs électriques situés à... -
Page 77: Accessoires Du Système De Pêche Matrix
Liaison sonar sans fil : Achetez l'accessoire de liaison sonar sans fil pour recevoir les signaux sonar distants d'un capteur sonar à distance SmartCast (RSS). La liaison sonar sans fil reçoit les signaux radioélectriques émis par le capteur sonar à distance et les retransmet au système de pêche Matrix par le biais du bus d'accessoires. -
Page 78: Caractéristiques Techniques
20° à -10 dB pour le faisceau de 200 kHz Séparation des échos....................63,5 mm (2 ¹⁄₂ po) Source d'alimentation ......................10 à 20 V c.c. Matrix LCD ..........................240 V x 320 H Transducteur ..........................XHS-9-20-T Longueur de câble du transducteur..................6 m (20 pi) -
Page 79: Remarques
Remarques... - Page 80 Remarques...
- Page 81 Remarques...
- Page 82 Remarques...
-
Page 83: Communications Avec Humminbird
Communications avec Humminbird Vous pouvez communiquer avec le Centre de ressources pour la clientèle Humminbird des façons suivantes : Par téléphone, du lundi au vendredi,de 8 h à 16h30 (heure normale du Centre): 334-687-0503 Par courrier électronique (nous devrions normalement répondre à votre courriel en deçà...
