Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores
6 - Câblage et adressage et alimentation en chaîne

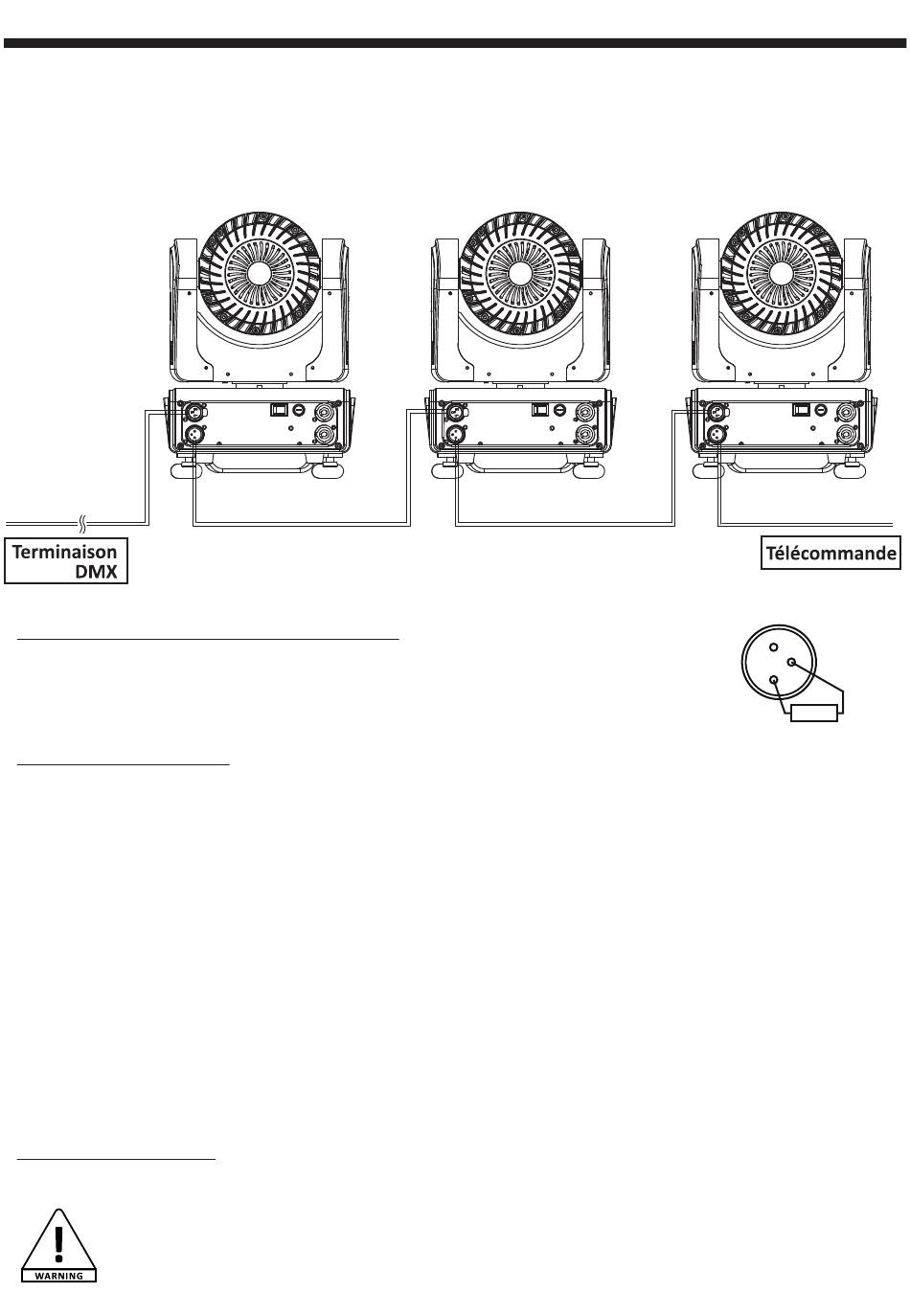

Branchement de la télécommande DMX :
Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à
l'entrée de la lyre. Reliez vos lyres les unes aux autres via des câbles XLR.
Branchement DMX avec un terminaison DMX :
Pour une installation DMX où les câbles ont à couvrir une distance de plus de 100 m, il
est recommandé d'utiliser un terminal DMX qui est tout simplement une prise XLR munie
d'une résistance de 120 Ohms soudée entre les bornes 2 et 3. Branchez cette fiche à la
sortie DMX du dernier appareil de la chaîne.
Adressage des appareils :
Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX,
ainsi l'appareil répondra au signal qui lui est adressé. L'adresse est le numéro du canal sur lequel l'appareil
reçoit l'information envoyée par la télécommande DMX. Vous attribuez l'adresse DMX d'une lyre en
programmant le numéro du canal sur l'afficheur situé sur le socle de l'appareil.
Vous pouvez programmer tous les appareils sur la même adresse ainsi tous les appareils répondront au même
signal DMX simultanément, ou vous pouvez programmer chaque appareil sur des adresses différentes, ainsi
chaque appareil répondra à son signal DMX, ils seront donc indépendants.
Dans l'exemple illustré ci-dessus la Ninja-7x15QC fonctionne grâce à 17 canaux.
Pour adresser séparément chaque appareils vous devez sauter 17 canaux entre chaque adresse.
L'adresse du premier appareil sera 1, celle du second appareil sera 18 (1+17), celle du troisième appareil sera
35 (17+18) et ainsi de suite.
NB : Après l'avoir allumée, la Ninja-7x15QC détectera automatiquement le signal DMX, et l'afficheur indiquera
« A.001» (son adresse DMX). Si l'appareil ne reçoit pas de signal DMX, «A001» clignotera. Dans ce cas, vérifiez
que votre câble est bien branché à l'entrée DMX de votre lyre, que votre télécommande est bien allumée et
que les câbles utilisés ne sont pas défectueux.
Alimentation en chaîne :
Le système d'entrée / sortie POWERCON
autres.
Attention, sous 220V vous ne devez pas dépasser 10 Ninja-7x15QC sur la même chaîne
d'alimentation.
A partir de la 11ème lyre vous devez récupérer une nouvelle source d'alimentation.
Page 6
Adresse 35
©
permet d'alimenter plusieurs Ninja-7x15QC les une à la suite des
Adresse 18
Adresse 1
1
3
2
R
120 Ω 1/4W
