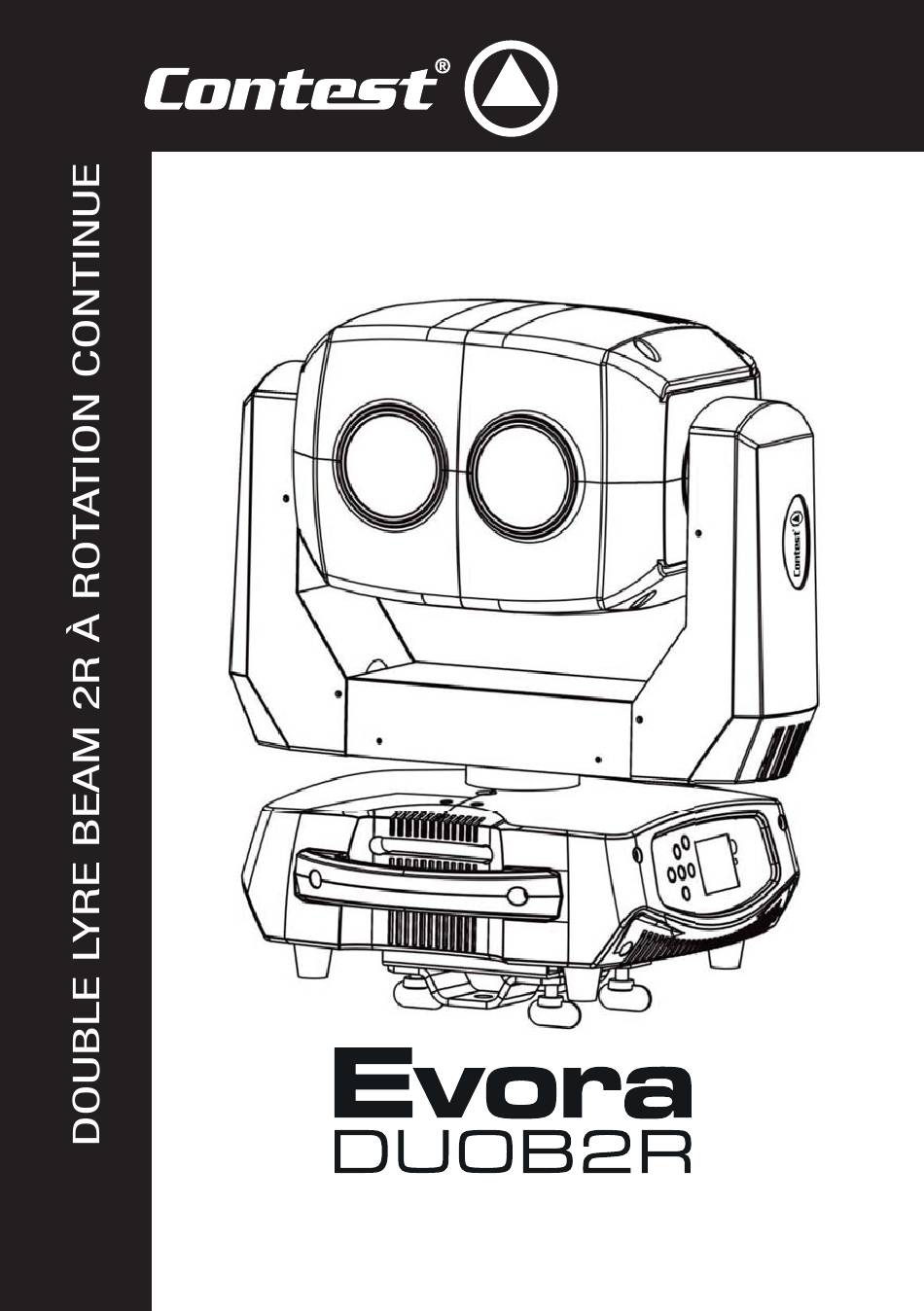

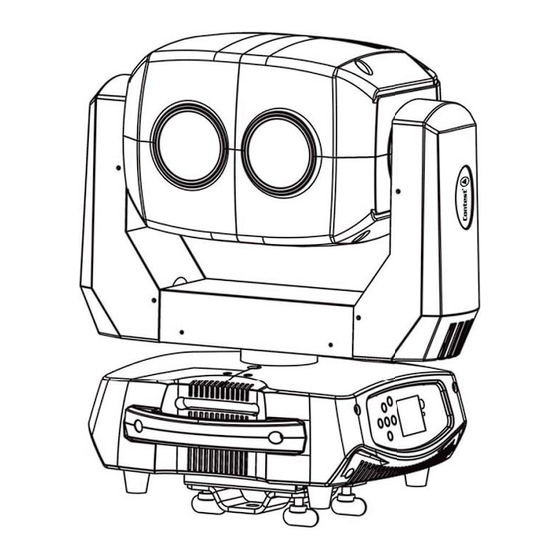

- Page 1 GUIDE DE L’UTILISATEUR 10261 - Version 1 Janvier 2015...
-
Page 2: Instructions De Sécurité
ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez jamais les capots. Seuls les services techniques compétents et reconnus par CONTEST sont Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. Contactez un service technique habilités à réaliser la maintenance de cet appareil. Les gestes courants compétent pour la maintenance de cet appareil. -
Page 3: Caractéristiques
Evora-DUOB2R - Double lyre Beam 2R à rotation continue 2 - Introduction Nous vous remercions d’avoir choisi la lyre Evora-DUOB2R. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts... 3 - Caractéristiques Source lumineuse ©... - Page 4 Evora-DUOB2R - Double lyre Beam 2R à rotation continue 4 - Description 1 - Lentille de sortie 2 - MIC Permet la synchronisation musicale. 3 - Touche DC SWITCH Permet d'allumer le menu lorsque la Lyre est hors tension. 4 - Afficheur Permet de visualiser les menus.
-
Page 5: Installation De La Lampe
Evora-DUOB2R - Double lyre Beam 2R à rotation continue 5 - Installation de la lampe Avant de remplacer la lampe, déconnectez Toute lampe abîmée ou déformée doit être l’appareil du secteur et attendez au moins remplacée 1 heure que la lampe refroidisse. Cet appareil a été... -
Page 6: Installation Des Systèmes Quick-Lock
Evora-DUOB2R - Double lyre Beam 2R à rotation continue 6 - Installation des systèmes Quick-Lock ATTENTION ! Veillez au bon serrage du point d‘accroche. Il est obligatoire d’installer une élingue de sécurité. La lyre Evora-DUOB2R est fournie avec un systèmes QuickLock qui vous garantis des manipulations rapides. L’exemple ci-contre vous montre le principe de montage de la fixations Omega. -
Page 7: Câblage Et Adressage
Evora-DUOB2R - Double lyre Beam 2R à rotation continue 7 - Câblage et adressage Branchement de la télécommande DMX : Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à l’entrée de la lyre. Reliez vos appareils les uns aux autres via des câbles XLR. -
Page 8: Les Menus
Evora-DUOB2R - Double lyre Beam 2R à rotation continue 8 - Les menus Les menus de la lyre Evora-DUOB2R permettent de configurer l'appareil afin d'adapter son fonctionnement aux différents types d'utilisation. L'accès au menu principal se fait en appuyant sur la touche MODE / ESC. Pour vous déplacer dans les sous-menus, utilisez les touches de navigation. -
Page 9: Le Menu Lamp Control
Evora-DUOB2R - Double lyre Beam 2R à rotation continue 8.2 Le menu INFORMATION Dans ce menu vous visualisez les temps de fonctionnement de la lyre, la température et la version du logiciel interne. Sous menus Différentes valeurs Explications Current Time Temps passé... -
Page 10: Le Menu Personality
Evora-DUOB2R - Double lyre Beam 2R à rotation continue 8.4 Le menu PERSONALITY Dans ce menu vous personnalisez certains comportements du projecteur, vous ajustez la ventilation, personnalisez l'affichage et reinitialisez toutes les fonctions à leurs valeurs d'usine. Sous menus Sous sous menu Différentes valeurs Explications Adresse via DMX... -
Page 11: Le Menu Reset Function
Evora-DUOB2R - Double lyre Beam 2R à rotation continue Permet de gérer le mode de ventilation. • Auto : Le projecteur régule lui même sa ventilation (valeur par défaut). Fans Control Auto / High / Low • High : Ce mode force la ventilation au maximum. •... -
Page 12: Le Menu Effect Adjust
Evora-DUOB2R - Double lyre Beam 2R à rotation continue 8.6 Le menu Effect Adjust Ce menu vous permet de tester les fonctions, de piloter manuellement chaque fonction et de calibrer les mouvements PAN et TILT. Sous menus Différentes valeurs Explications AUTO Test Channel Permet de tester chaque fonction individuellement... -
Page 13: Le Menu Edit Program
Evora-DUOB2R - Double lyre Beam 2R à rotation continue Edition du mode Personnel A : - Max Channel correspond aux nombres de canaux qui Max Channel = XX seront utilisés. Edit User mode A PAN = CHXX - PAN = CHXX correspond au canal sur lequel sera ...etc assignée la fonction PAN (par exemple). - Page 14 Evora-DUOB2R - Double lyre Beam 2R à rotation continue Ce sous menu permet d'éditer une des 250 scènes. • Auto Program, Sélectionnez la scène à éditer, validez avec ENTER. PAN, TILT Fine, Sélectionnez chaque fonction (PAN, TILT, ...etc), validez avec Scene 1 ENTER, puis assignez pour la fonction sélectionnée une valeur Scene 2...
-
Page 15: Les Canaux Dmx Et Leurs Fonctions
Evora-DUOB2R - Double lyre Beam 2R à rotation continue 9 - Les canaux DMX et leurs fonctions La lyre Evora-DUOB2R comporte 3 modes DMX pré réglés : Le mode Basique qui comporte 21 canaux, le mode Standard qui comporte 23 canaux et le mode Expert qui comporte 34 canaux. - Page 16 Evora-DUOB2R - Double lyre Beam 2R à rotation continue Roue de couleur tête de gauche 000 - 008 Ouvert / Blanc 009 - 017 Color 1 018 - 026 Color 2 027 - 035 Color 3 036 - 044 Color 4 045 - 053 Color 5 054 - 062...
- Page 17 Evora-DUOB2R - Double lyre Beam 2R à rotation continue Gobos Fixes tête de gauche 000 - 007 Ouvert 008 - 015 Gobo 1 016 - 023 Gobo 2 024 - 031 Gobo 3 032 - 039 Gobo 4 040 - 047 Gobo 5 048 - 055 Gobo 6...
- Page 18 Evora-DUOB2R - Double lyre Beam 2R à rotation continue 112 - 119 Gobo 14 120 - 126 Effet shake Gobo 1 127 - 133 Effet shake Gobo 2 134 - 140 Effet shake Gobo 3 141 - 147 Effet shake Gobo 4 148 - 154 Effet shake Gobo 5 155 - 161...
- Page 19 Evora-DUOB2R - Double lyre Beam 2R à rotation continue Prismes 3 & 8 facettes et macros de prisme et gobos tête de droite 000 - 031 Pas de fonction 032 - 079 Rotation du prisme 3 facettes 080 - 127 Rotation du prisme 8 facettes 128 - 135 Macro 1...
- Page 20 Evora-DUOB2R - Double lyre Beam 2R à rotation continue Mouvement TILT gauche en continu 000 - 127 Pas de fonction 128 - 189 Rotation en continu dans le sens horaire de rapide vers lent 190 - 193 Pas de rotation 194 - 255 Rotation en continu dans le sens anti-horaire de lent vers rapide Mouvement TILT droite en continu...
-
Page 21: Les Messages D'erreur
Dans tous les cas veuillez noter l’erreur affichée à l’écran et contactez votre revendeur pour engager la procédure de maintenance. Ne tentez pas de réparation par vous même, seul les techniciens habilités par Contest peuvent intervenir sur ce type de matériel. - Page 22 Evora-DUOB2R - Double lyre Beam 2R à rotation continue 12 - Données photométriques Intensité (lux) 50460 21850 12710 4° Distance (m) Diamètre (m) Ø 0,62 Ø 0,93 Ø 1,24 Page 22...
- Page 23 Evora-DUOB2R - Double lyre Beam 2R à rotation continue Page 23...
- Page 24 être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. ® Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST connectez-vous sur www.contest-lighting.com ®...
