Remise En Place De La Carte D'e/S; Procédure - Dell Inspiron 15 7000 Manuel De Maintenance

REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les
instructions indiquées à la section
l'intérieur de l'ordinateur, suivez les instructions indiquées à la section
l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory
Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance.
Sujets :
• Procédure
• Étapes finales
Procédure

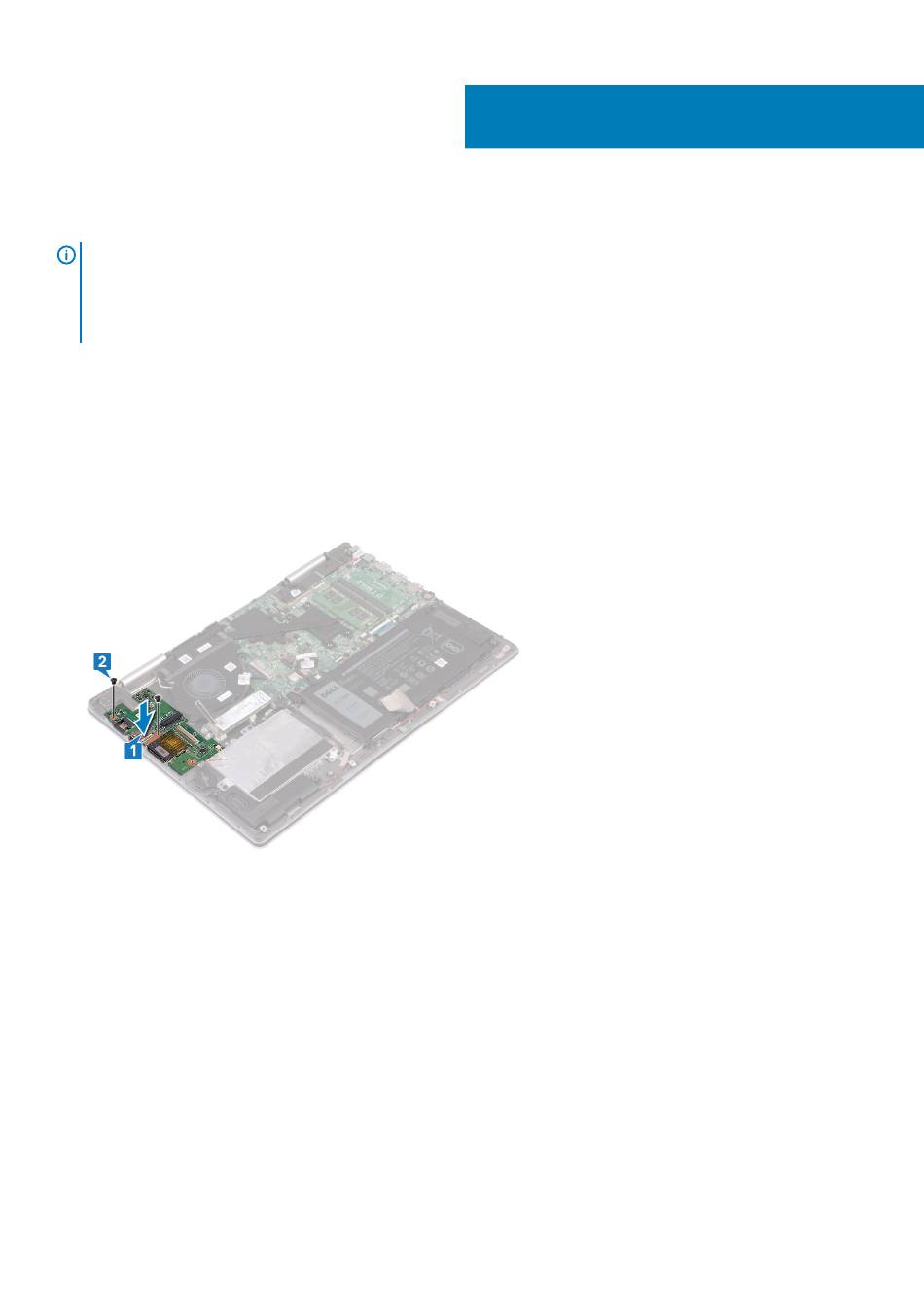

1. Placez la carte d'E/S sur l'ensemble repose-poignets et alignez les trous de vis du premier avec ceux du second.
2. Remettez en place les deux vis (M2x3) qui fixent la carte d'E/S à l'ensemble de repose-poignets.
3. Connectez le câble de la pile bouton à la carte d'E/S.
4. Insérez le câble de la carte d'E/S dans le connecteur situé sur cette dernière, puis fermez le loquet pour fixer le câble.
5. Collez le ruban adhésif qui fixe le câble de la carte d'E/S à cette dernière.
