5.2 I n s t a l l a t i o n b o i t i e r b a t t e r i e
Le boitier de la batterie doit être fixé sur la partie intérieure de la porte, il est recommandé d'installer le boitier batterie
de telle manière qu'il soit accessible sans dévisser la partie intérieure de la porte, pour éviter un court-circuit ou une
décharge de la batterie. Il ne doit pas y avoir de contact entre les autres éléments de construction.
6 I nst al l at i o n Cl a vi e r d e comm a nd e FS

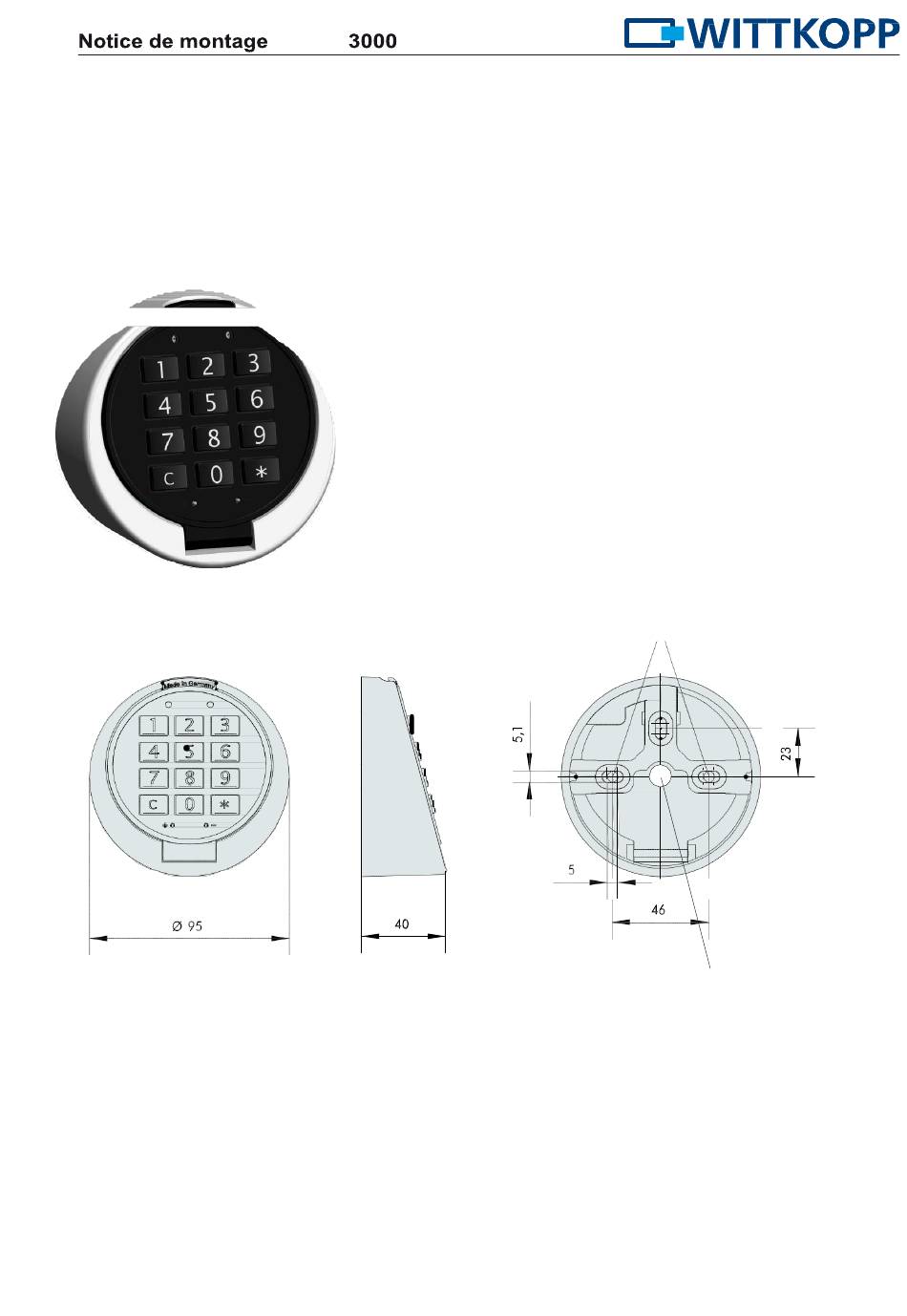

Dessin. 14: Données d'installation clavier de commande FS
câble
• Pour la fixation du clavier de commande à la porte du coffre, il faut réaliser deux perçage
taraudage M 5 sur l'avant de la porte
• Pour le câble de liaison (clavier de commande- serrure) il est
recommandé de réaliser un perçage traversant central de mini diam 8 et
maxi diam 11 pour le clavier de commande.
• Ensuite il faut visser le clavier de commande à l'aide des vis M5 prévues à
cet effet, il faut être attentif à ne pas endommager le clavier de commande.
Primor
Position de fixation pour vis M5
Passage de
