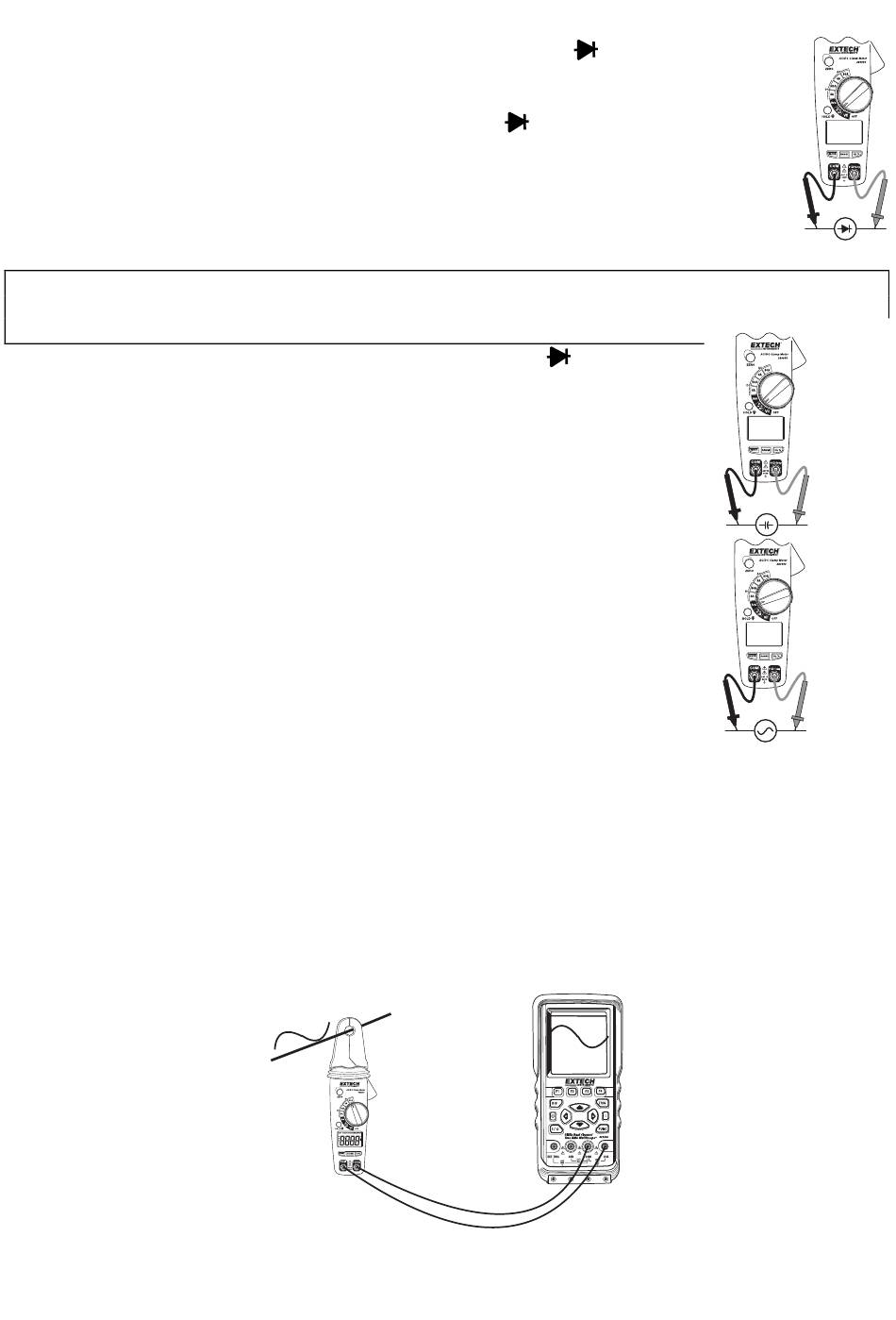

Test de diode
1. Placez le commutateur rotatif de fonctions sur la position
2. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM).
Insérez la fiche banane du fil d'essai rouge dans la prise positive (V Hz ).
3. Appuyez sur le bouton MODE jusqu'à affichage de
4. Placez les pointes de sonde d'essai sur la diode testée. La tension directe d'une
diode normale sera généralement de 0,4 à 0,7 V. La tension inverse affichera «OL».
Des dispositifs court-circuités afficheront à peu près 0 V et un dispositif ouvert
affichera «OL» au niveau des deux polarités.
Mesures de la capacite
Avertissement : Veillez à couper l'alimentation de l'unité testée et à décharger tous les
condensateurs avant d'effectuer toute mesure de capacité, afin de prévenir tout risque
d'électrocution. Retirez la pile et débranchez le cordon d'alimentation.
1. Positionnez le commutateur de fonction sur la gamme 
2. Appuyez sur le bouton MODE jusqu'à affichage de nF à l'écran.
3. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM) et la
fiche banane du fil d'essai rouge dans la prise positive (VHz.
4. Appuyez sur le bouton ZERO pour réinitialiser l'écran du mètre.
5. Placez les pointes de la sonde d'essai sur le condensateur à tester.
6. Lisez la valeur de la capacité affichée sur l'écran.
Mesures de la fréquence ou du cycle de service en %
1. Placez le commutateur rotatif de fonctions sur la position Hz %.
2. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM) et la
fiche banane du fil d'essai rouge dans la prise positive (VHz.
3. Sélectionnez Hz ou % à l'aide du bouton HZ/%
4. Mettre les fils de sonde test au circuit après l'essai.
5. Lisez la valeur de la fréquence sur l'écran.
Sortie de signal analogique
1. Positionnez le commutateur rotatif de fonctions sur les gammes DCA ou ACA.
2. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM) et la fiche banane du fil
d'essai rouge dans la prise positive (VHz.
3. Raccordez les fils d'essai à une entrée de multimètre, d'oscilloscope ou d'enregistreur graphique.
4. Appuyez sur la gâchette pour ouvrir la pince. Entourez l'intégralité du conducteur à mesurer.
5. Le signal de tension analogique est transmis à l'appareil de mesure.
Remarque : Lors des mesures du courant DCA, le signal de sortie est DCV. Lors des mesures du
courant ACA, le signal de sortie est à la fois ACV et DCV.

•))) CAP.
à l'écran.
•))) CAP.
