Fonctionnement

Remarque : Lisez et comprenez tous les AVERTISSEMENTS et MISES EN GARDE de la section
consacrée à la sécurité du présent manuel d'utilisation avant toute utilisation de ce mètre.
Positionnez le commutateur de fonctions sur OFF lorsque vous n'utilisez pas le mètre.

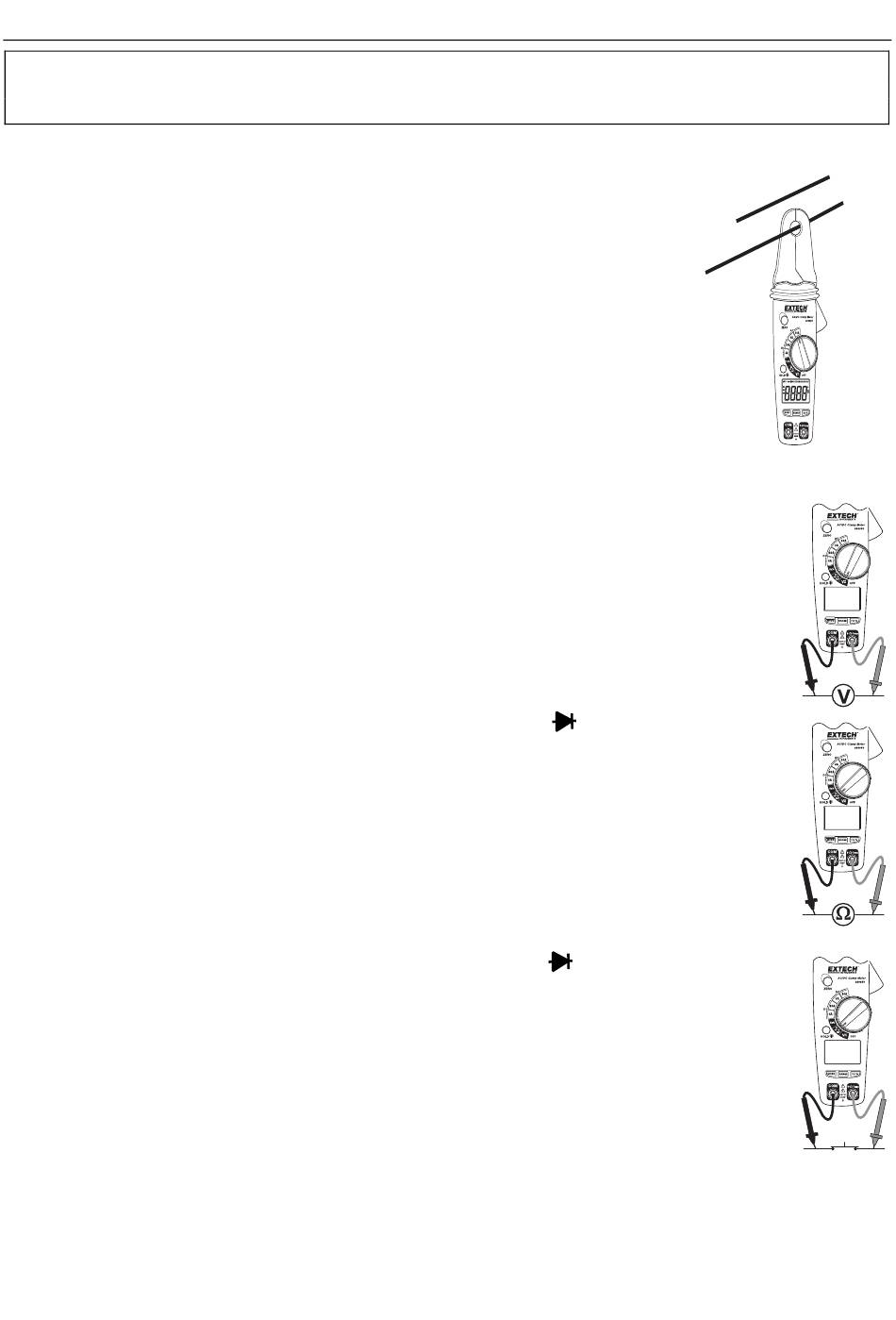

Mesures du courant DC/AC
AVERTISSEMENT : Assurez-vous que les fils d'essai sont débranchés du
mètre avant d'effectuer des mesures de courant avec la pince.
1. Positionnez le commutateur de fonction sur la gamme 80ADC, 4ADC,
80AAC ou 4AAC. Si la gamme de mesure est inconnue, sélectionnez
d'abord la gamme la plus élevée, puis passez à la gamme inférieure si
nécessaire.
2. Pour les mesures de courant DC, appuyez sur le bouton ZERO afin de
réinitialiser l'écran du mètre.
3. Appuyez sur la gâchette pour ouvrir la pince. Entourez l'intégralité du
conducteur à mesurer avec la pince.
4. L'écran LCD de la pince ampèremétrique affichera la lecture.
Mesures de la tension DC/AC
1. Positionnez le commutateur rotatif de fonctions sur V.
2. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM). Insérez la
fiche banane du fil d'essai rouge dans la prise positive (V/Hz).
3. Sélectionnez AC ou DC à l'aide du bouton MODE
4. Raccordez les fils d'essai au circuit en cours de test.
5. Lisez la mesure de tension affichée sur l'écran. L'écran indique le point décimal et la
valeur appropriés.
Mesures de la resistance
1. Positionnez le commutateur de fonction sur la gamme
2. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM).
Insérez la fiche banane du fil d'essai rouge dans la prise positive (V Hz.
3. Mettre les fils de sonde à travers le circuit ou la partie à l'essai. Le mieux est de
débrancher un côté de la pièce à l'essai ainsi le reste du circuit n'interférera pas la
lecture de résistance.
4. Lisez la valeur de résistance sur l'écran. L'écran indique le point décimal et la valeur
appropriés.
Contrôle de continuité
1. Positionnez le commutateur de fonction sur la gamme
2. Appuyez sur le bouton MODE jusqu'à affichage de •))) à l'écran.
3. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM).
Insérez la fiche banane du fil d'essai rouge dans la prise positive (V Hz.
4. Mettre les bouts de sonde d'essai au circuit ou au fil électrique si vous souhaiter
vérifier.
5. Si la résistance est approximativement à moins 150 Ω le signal audible retentira. Si
le circuit est ouvert, l'affichage indiquera "OL".

•))) CAP.

•))) CAP.
