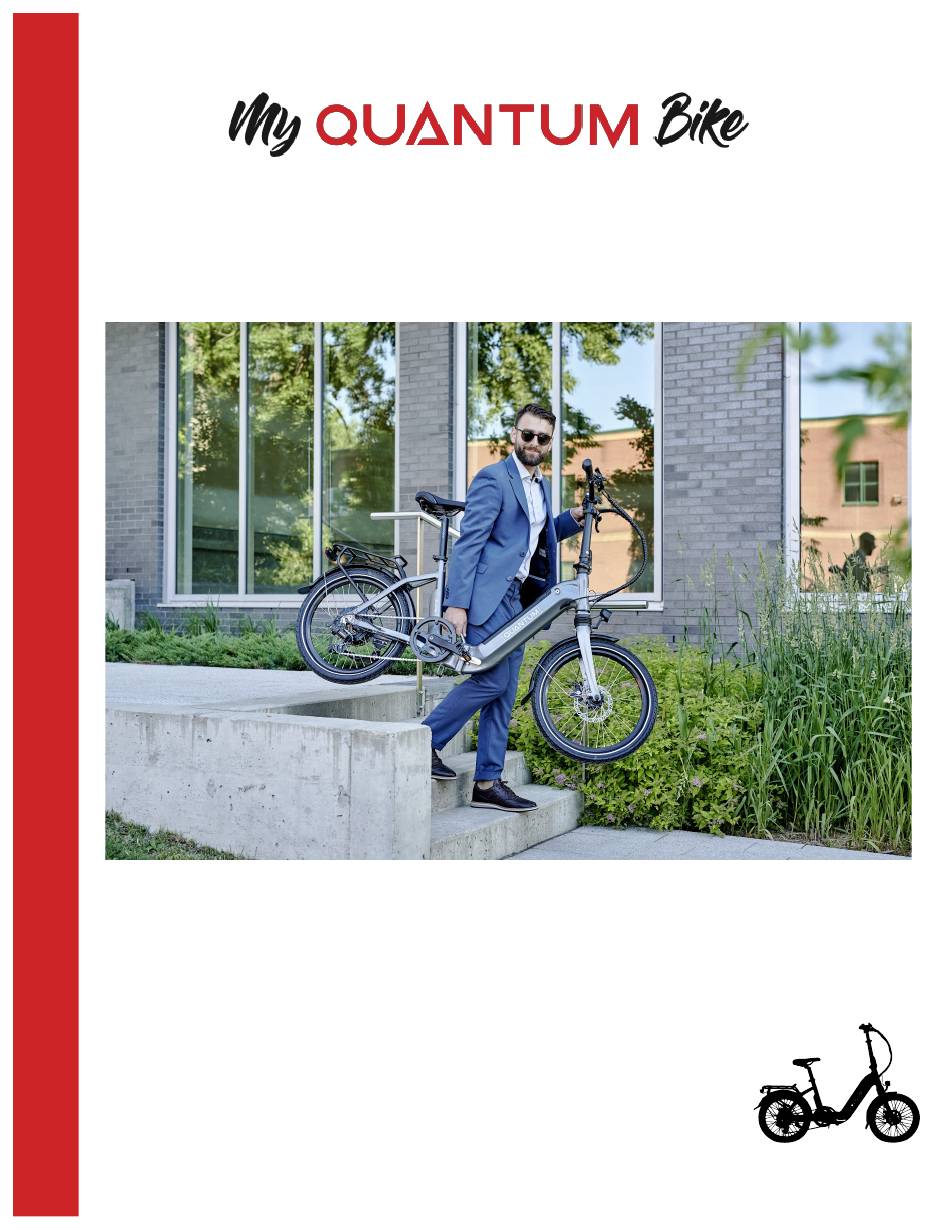

- Page 1 MANUEL DU VÉLO BROADWAY MyQuantumBike.com 4710 rue St-Ambroise, bureau 148, Montréal, QC H4C 2C7 514 397 0230 | info@myquantumbike.com...
- Page 2 Vous trouverez également toutes les informations nécessaires pour configurer votre vélo en fonction de vos besoins et de vos souhaits. Nous vous conseillons de lire le manuel d'utilisation et de le garder à portée de main. Votre spécialiste Quantum est toujours prêt à vous conseiller et à vous aider.
- Page 3 Table des matières Composants du vélo Composants de vélo électrique pliant Informations générales 1. Guidon, potence, poignées et purion 2. Suspension de la fourche et du tube de direction 3. Éclairage 4. Freins 5. Engrenages 6. Chaîne 7. Pédalier, manivelles et pédales 8.
- Page 4 Composants du Vélo Indice : 1. Poignées 11. Ensemble anneau / manivelle 2. Guidon 12. Chaîne 3. Levier de dérailleur 13. Dérailleur arrière 4. Leviers de frein 14. Béquille 5. Câbles de contrôle du système 15. Roue arrière 6. Lumière avant 16.
- Page 5 Composants de vélo électrique pliant Indice : 1. Affichage électronique 2. Libération rapide de la hauteur de la tige / du guidon 3. Libération rapide de la tige de selle 4. Verrouillage clé / port / batterie 5. Batterie intégrée 6.
- Page 6 Quantum. Si vous continuez à faire du vélo trop longtemps avant de faire des ajustements et / ou des réparations, cela aggravera les problèmes, et diminuera le plaisir de votre expérience de cycliste.
- Page 7 Les vélos Quantum Broadway sont équipés d'un guidon vertical ajustable à l'aide d'un levier à dégagement rapide. Votre guidon doit être centré et les poignées à niveau. Pour serrer le guidon, le levier doit être replié...
- Page 8 Poignées de guidon Avant chaque sortie, assurez-vous que vos poignées sont fermement attachées et ne tournent pas ou sont desserrées de quelque manière que ce soit. C’est l’un de vos principaux points de contact avec le vélo et sur lequel vous gardez le contrôle. Les poignées desserrées peuvent être enlevées et un fixatif (laque) pour cheveux est appliqué...
- Page 9 Vue de Côté...
- Page 10 Vue de haut...
- Page 11 Affichage Purion Indice : A. Niveau d’assistance supérieur/ interrupteur de lumière ** B. Bouton d'affichage ON/OFF ** / Bouton d'affichage de défilement du menu C. Niveau d’assistance inférieur / Assistance à la marche *** D. Indicateur de niveau de charge de la batterie E.
- Page 12 Le boulon de 6 mm doit être serré à environ 12Nm à 15Nm. Le Quantum Broadway est équipé d'une fourche avant à suspension pour lisser les bosses sur la route. Assurez-vous de garder le caoutchouc protecteur en bon état et qu'il ne soit pas déchiré...
- Page 13 Veuillez consulter votre spécialiste Quantum si vos vitesses ne fonctionnent pas correctement. • Votre Quantum Broadway est équipé d’une patte de dérailleur remplaçable qui relie le dérailleur arrière au cadre. Celui-ci est fabriqué dans un métal plus tendre que le reste du cadre et est conçu pour céder sous une pression excessive (en évitant ainsi le plus gros composant du cadre).
- Page 14 Votre pédale peut devenir glissante par temps humide, même si vous avez des pédales antidérapantes. • Vos pédales Quantum Broadway sont pliables pour faciliter le rangement et la compacité. NE ROULEZ PAS DANS LA POSITION PLIÉE. Pour plier les pédales, poussez avec la paume de votre main sur le bord extérieur vers l'intérieur, puis faites-les pivoter vers le haut ou le bas.
- Page 15 Roue avant Indice : 1. Cadre 5. Pneu 2. Fourche 6. Jante / Roue 3. Lumière avant 7. Disque de frein à disque 4. Garde-boue avant 8. Étrier de frein à disque...
- Page 16 Roue arrière Indice : 1. Cadre 5. Pneu 2. Porte-bagages arrière 6. Jante / roue 3. Lumière arrière 7. Dérailleur 4. Garde-boue arrière 8. Moteur de moyeu 9. Fil d'alimentation du moteur...
- Page 17 Vérifiez la pression de vos pneus avec une pompe à jauge. Les pneus du Broadway doivent être gonflés entre 45psi et 65psi. La pression de pneu exacte recommandée est indiquée sur le flanc de votre pneu.
- Page 18 insérez le deuxième démonte-pneu juste à côté du premier et faites-le glisser autour de la jante de la largeur d’une main. Répétez cette opération avec le troisième. Enlever le second démonte- pneu ensuite et insère-le à côté du troisième. Répétez la procédure jusqu'à ce que vous ayez libéré...
- Page 19 11. Siège Indice : 1. Selle 2. Tige de selle 3. Levier de dégagement rapide de la tige de selle La selle est un élément important de votre vélo et l'un des points de contact entre le cycliste et le vélo.
- Page 20 12. Cadre Un bon entretien prolongera la durée de vie votre nouveau vélo Quantum. C'est pourquoi il est sage de vérifier ou de le faire vérifier régulièrement et gardez le propre. La plus simple des solutions est d’utiliser un linge propre, ce qui enlèvera la majorité des saletés. Veillez à ne pas grafigner le cadre du vélo.
- Page 21 13. Composants de vélo électrique Votre Quantum Broadway est équipé d’un moteur de 350W et d’une batterie de 36V. La batterie est intégrée au cadre. La commande et l’affichage des composants électriques sont situés à côté de la poignée gauche du guidon.
- Page 22 N'utilisez pas votre vélo pendant le chargement. 14. Pliage et rangement de votre vélo Votre Quantum Broadway se plie rapidement et facilement sans aucun outil nécessaire. ÉTEIGNEZ VOTRE VÉLO AVANT DE LE PLIER ! Pour le plier, abaissez d'abord la tige de selle en ouvrant le levier de dégagement rapide et en abaissant le siège jusqu'à...
- Page 23 à 180 degrés. Pour déplier, il suffit d'inverser la procédure. Demandez une démonstration à votre spécialiste Quantum et essayez-la dans le magasin pour vous assurer que vous êtes à l'aise avec toutes les étapes.
- Page 24 15. Ailes, porte-bagage et accessoires Votre Quantum Broadway est équipé avec des ailes avant et arrière et un porte-bagages arrière. • Vérifiez de temps en temps que toutes les vis et tous les boulons de fixation des ailes sont correctement serrés.
- Page 25 MyQuantumBike.com...
