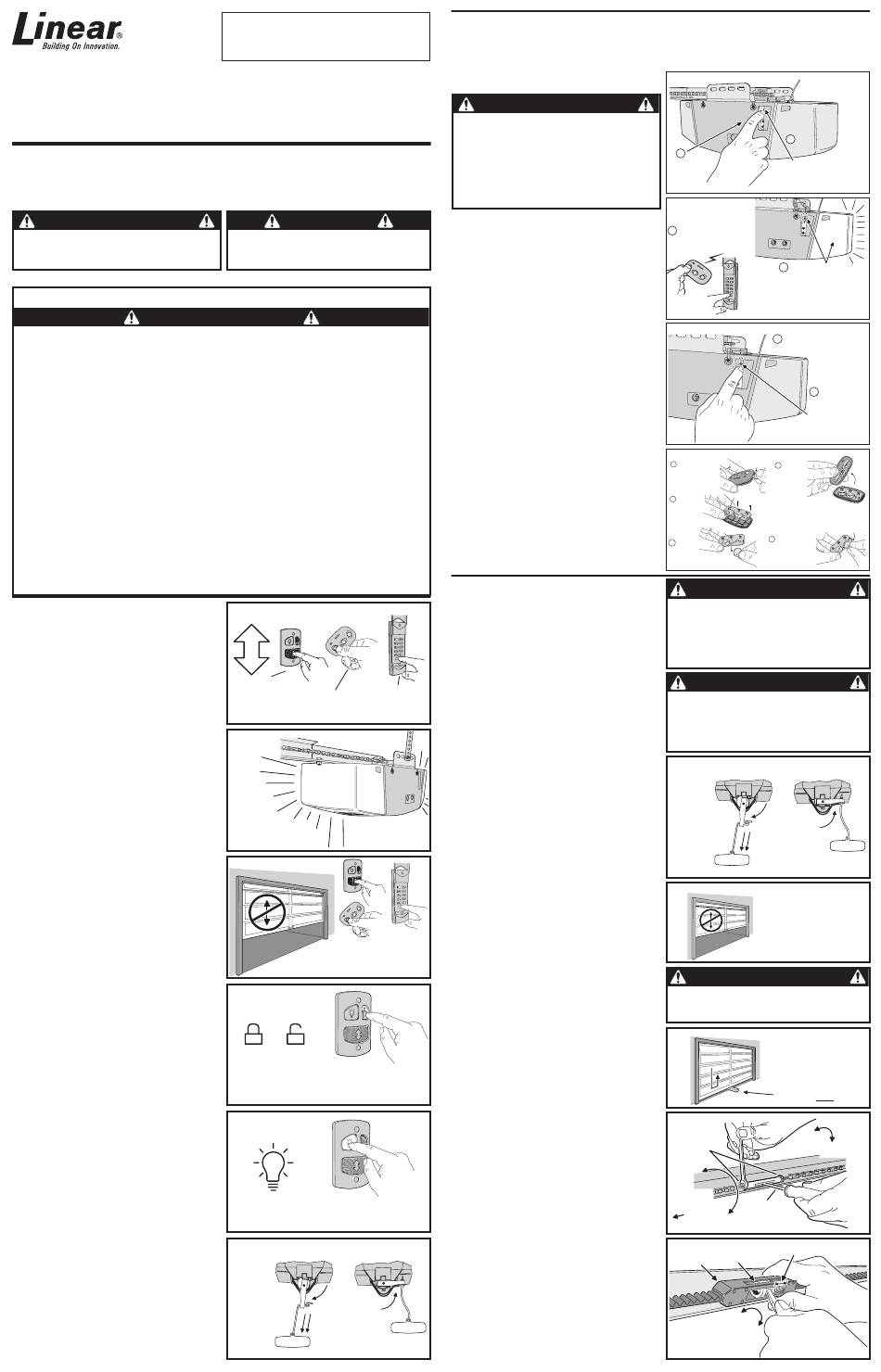

Linear LCO75 Instructions D'utilisation

MODÉLE LCO75
SYSTÈME DE MOTORISATION À ENTRAÎNEMENT PAR CHAÎNE POUR PORTE DE GARAGE COMMERCIALE À SERVICE LÉGER
SYSTÈME DE MOTORISATION À ENTRAÎNEMENT PAR CHAÎNE/COURROIE À USAGE RÉSIDENTIEL
INSTRUCTIONS À L'USAGE DE L'UTILISATEUR
Pour les portes sectionnelles
NOTES IMPORTANTES CONCERNANT LA SÉCURITÉ
Veuillez lire ces instructions avec soin ! Le système de motorisation de la porte de garage est destiné à assurer un service sécurisé et
fiable s'il est installé et essayé conformément aux présentes instructions. La porte de garage est le plus grand système mécanisé d'une
résidence. Il faut user de précautions pendant l'installation et le fonctionnement de la porte et du système de motorisation, afin d'éviter
les dommages corporels ou même la mort.
AVERTISSEMENT
Ce type de mise en garde est utilisé pour indiquer des
dangers mécaniques possibles pouvant causer de
graves dommages corporels ou même la mort.
LES FORMATS SUIVANTS SONT UTILISÉS DANS LES INSTRUCTIONS POUR INDIQUER DES CONSIGNES DE SÉCURITÉ.
CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATEUR
AVERTISSEMENT
UNE PORTE DE GARAGE MOBILE PEUT CAUSER DES DOMMAGES CORPORELS ET MÊME LA
MORT ! POUR RÉDUIRE LE DANGER DE MORT OU DE BLESSURES GRAVES:
1 LIRE ET SUIVRE TOUTES LES INSTRUCTIONS
2 NE JAMAIS PERMETTRE AUX ENFANTS DE FAIRE FONCTIONNER OU DE JOUER AVEC LES COMMANDES DE LA
PORTE ! CONSERVER LA TÉLÉCOMMANDE HORS DE LA PORTÉE DES ENFANTS !
3 Toujours faire fonctionner la porte avec une pleine vue des personnes qui se trouvent autour et enlever tout objet
sur son trajet jusqu'à ce qu'elle soit totalement fermée. PERSONNE NE DOIT TRAVERSER LE CHEMIN DE LA
PORTE EN MOUVEMENT.
4 NE JAMAIS SE GLISSER SOUS UNE PORTE ARRÊTÉE, PARTIELLEMENT OUVERTE.
5 Essayer le système de motorisation tous les mois. La porte de garage DOIT inverser son mouvement dès son
contact avec un objet d'environ 4 cm (ou un madrier de 5 cm x 10 cm gisant à plat au centre de la porte) sur le sol.
Si l'on ajuste la force de traction ou la limite de fin de course, essayer de nouveau le système de motorisation. Tout
défaut de réglage de la porte risque de causer des dommages corporels graves ou même la mort.
6 Si possible, utiliser la poignée de dégagement d'urgence rouge exclusivement lorsque la porte est fermée. User de
précautions si l'on doit utiliser cette sécurité lorsque la porte est ouverte. Des ressorts affaiblis ou rompus peuvent
entraîner la chute rapide de la porte et causer des dommages corporels graves ou même la mort.
7 MAINTENIR LES PORTES DE GARAGE BIEN ÉQUILIBRÉES. (Voir la section Entretien du système de motorisation
de la porte de garage.) Une porte mal équilibrée peut causer des dommages corporels graves ou même la mort.
IF PROPERLY IF PROPERLY
BALANCED, THE BALANCED, THE
Faire réparer les câbles, l'ensemble de ressorts et toutes les autres pièces par un professionnel qualifié.
DOOR WILL STAY AT A DOOR WILL STAY AT A
HALFWAY POSITION HALFWAY POSITION
8 Installations commerciales : Ne pas dépasser 13 cycles d'ouverture/fermeture par heure.
CONSERVER LES PRÉSENTES INSTRUCTIONS EN LIEU SÛR.
9
1 U tilisation du système de motorisation
de la porte de garage
Ouverture de la porte
1 La porte étant en vue, appuyer sur le bouton fléché UP/DOWN
(HAUT/BAS) de la commande murale, sur le bouton de la
télécommande assigné à la motorisation ou saisir un code
valide et appuyer sur les touches START/STOP (DÉMARRAGE/
ARRÊT) d'un pavé numérique de télécommande.
2 Quand le système de motorisation est activé, ses lampes
s'allument et la porte commence à s'ouvrir.
3 La porte s'ouvre jusqu'au moment où elle atteint sa limite
de course à l'ouverture. En cas de rencontre d'un obstacle
pendant l'ouverture (les lampes du système clignotent quatre
fois), la porte s'arrête.
4 Les lampes du système restent allumées pendant environ cinq
minutes après l'arrêt de la porte.
Fermeture de la porte
1 La porte étant en vue, appuyer sur le bouton fléché UP/DOWN
(HAUT/BAS) de la commande murale, sur le bouton de la
télécommande assigné à la motorisation ou saisir un code
valide et appuyer sur les touches START/STOP (DÉMARRAGE/
ARRÊT) d'un pavé numérique de télécommande.
2 Quand le système de motorisation est activé, ses lampes
s'allument et la porte commence à se fermer.
3 La porte se ferme jusqu'au moment où elle atteint sa limite de
course à la fermeture. En cas de rencontre d'un obstacle (les
lampes du système clignotent quatre fois) ou si le faisceau de
sécurité est interrompu (les lampes clignotent trois fois) pendant
la fermeture, la porte s'arrête puis s'ouvre de nouveau.
4 Les lampes du système restent allumées pendant environ cinq
minutes après l'arrêt de la porte.
Arrêt de la porte à mi-course
1 On peut arrêter la porte immédiatement et à tout moment
en appuyant sur le bouton fléché UP/DOWN (HAUT/BAS)
de la commande murale, sur le bouton-poussoir de la
télécommande ou en appuyant sur les touches START/
STOP (DÉMARRAGE/ ARRÊT) d'un pavé numérique de
télécommande.
2 Dès que la motorisation est activée à nouveau, la porte se
déplace en direction opposée.
Verrou anti-effraction supplémentaire
1 Faire glisser l'interrupteur LOCK (VERROUILLAGE) de la
commande murale jusqu'à la position de verrouillage pour
éviter que les télécommandes ne puissent ouvrir la porte
une fois qu'elle est totalement fermée. Les télécommandes
peuvent fermer la porte mais non l'ouvrir. On peut toujours
ouvrir ou fermer la porte en utilisant le bouton-poussoir fléché
UP/DOWN (HAUT/BAS) de la commande murale.
� REMARQUE : Pour indiquer que l'interrupteur anti-
effraction est sur la position de verrouillage, les lampes du
système clignotent cinq fois si l'on active une télécommande
pour tenter d'ouvrir la porte.
2 Faire glisser l'interrupteur LOCK de la commande murale
jusqu'à la position de déverrouillage pour faire repasser le
système en mode de fonctionnement normal.
Commande de l'éclairage du système de
motorisation
1 On peut allumer les lampes du système de motorisation en
appuyant sur le bouton LIGHT (ÉCLAIRAGE) de la commande
murale. Les lampes demeurent allumées jusqu'à ce que l'on
appuie de nouveau sur le bouton LIGHT ou que l'on active le
système de motorisation.
2 Si les lampes sont allumées, appuyer sur le bouton LIGHT de
la commande murale pour les éteindre.
Déconnexion de la porte et du système de
motorisation
1 La porte se trouvant dans une position quelconque (fermée, de
préférence), tirer avec précaution sur la poignée de dégagement
rouge. PRENDRE DES PRÉCAUTIONS SI LA PORTE EST
OUVERTE CAR ELLE PEUT ALORS TOMBER.
2 On peut ouvrir ou fermer manuellement la porte déconnectée.
3 Pour connecter à nouveau le système de motorisation, faire
pivoter le levier de dégagement vers le haut. Soulever ou
abaisser la porte manuellement jusqu'à ce que le système de
motorisation se reconnecte.
INSTALLATION PROFESSIONNELLE EFFECTUÉE PAR :
CAUTION
Ce type de mise en garde est utilisé pour indiquer
une possibilité de dommage pour la porte de garage
ou pour le système de motorisation de la porte.
OUVERTURE OU FERMETURE DE LA PORTE
COMMANDE
TÉLÉCOMMANDE
MURALE
PAVÉ
NUMÉRIQUE
DE TÉLÉ-
COMMANDE
APPUYER SUR LE
SAISIR UN CODE
BOUTON FLÉCHÉ
D'ACCÈS ET
UP/DOWN (HAUT/BAS) APPUYER SUR
APPUYER SUR
DE LA COMMANDE UN BOUTON DE LA - OU -
- OU -
LA TOUCHE
MURALE TÉLÉCOMMANDE
START/STOP
(DÉMARRAGE/
ÉCLAIRAGE DE SÉCURITÉ
ARRÊT)
REMARQUE : LES LAMPES
CHAQUE FOIS QUE L'ON FAIT
FONCTIONNER LA MOTORISATION,
CLIGNOTANTES INDIQUENT
LES LAMPES S'ALLUMENT PENDANT
L'EXISTENCE D'UN PROBLÈME
ENVIRON 5 MINUTES
ARRÊT DE LA PORTE
COMMANDE
MURALE
PAVÉ
NUMÉRIQUE
TÉLÉ-
DE TÉLÉ-
COMMANDE
COMMANDE
ON PEUT ARRÊTER LA PORTE SUR TOUTE
POSITION À L'AIDE DE LA COMMANDE
MURALE, DE LA TÉLÉCOMMANDE OU D'UN
PAVÉ NUMÉRIQUE DE TÉLÉCOMMANDE
INVALIDATION DES TÉLÉCOMMANDES
POUR L'OUVERTURE DE LA PORTE
VERROUILLAGE DÉVERROUILLAGE
FAIRE GLISSER L'INTERRUPTEUR ANTI-EFFRACTION
VERS LE BAS POUR VERROUILLER (TÉLÉCOMMANDE
INVALIDÉE) OU VERS LE HAUT POUR DÉVERROUILLER
(TÉLÉCOMMANDES FONCTIONNANT NORMALEMENT)
COMMANDE DE L'ÉCLAIRAGE
DU SYSTÈME DE MOTORISATION
APPUYER SUR LE BOUTON
LES LAMPES RESTENT ALLUMÉES
LIGHT (ÉCLAIRAGE) POUR
JUSQU'À CE QU'ON LES ÉTEIGNE AVEC
ALLUMER OU ÉTEINDRE
L'INTERRUPTEUR OU EN ACTIVANT LA
LES LAMPES
MOTORISATION
EN CAS DE COUPURE DE COURANT
OU SI LA PORTE EST OBSTRUÉE
TIRER SUR LA POIGNÉE
DE DÉGAGEMENT
FAIRE PIVOTER LE LEVIER
ROUGE POUR
VERS LE HAUT ET
DÉCONNECTER LE
IF DOOR BECOMES OBSTRUCTED
SOULEVER OU
SYSTÈME DE
ABAISSER LA PORTE POUR
MOTORISATION NOTICE
IF DOOR BECOMES OBSTRUCTED ,
PULL DOWN ON HANDLE
RECONNECTER LA MOTORISATION
DE LA PORTE
2 Télécommandes
Le système de motorisation est fourni avec une télécommande à trois boutons (le second et le troisième bouton peuvent servir à
commander un système de motorisation accessoire ou un portail si ces derniers sont équipés d'un récepteur Linear MegaCode™).
On peut se procurer des télécommandes supplémentaires à un seul ou à plusieurs boutons. On peut utiliser un nombre illimité
de télécommandes avec ce système de motorisation. Le fil blanc court situé à l'arrière du système de motorisation joue le rôle
d'antenne pour les télécommandes. Ne pas couper le fil blanc car
ceci entraînerait le mauvais fonctionnement des télécommandes.
AVERTISSEMENT
Les enfants peuvent s'exposer, ainsi que les personnes
les entourant, à des blessures graves lorsqu'ils font
fonctionner ou jouent avec un système de motorisation
de porte de garage. La porte de garage peut causer
des dommages corporels graves ou la mort. Ne pas
laisser les enfants manipuler les télécommandes ni la
commande murale. Une porte de garage en mouvement
peut blesser quelqu'un se trouvant dessous. N'activer
la motorisation que si la porte est nettement visible,
dégagée de toute obstruction et correctement réglée.
Pour ajouter ou supprimer une télécommande
1 Appuyer sur le bouton LEARN (MÉMORISATION) du
système de motorisation. Le voyant lumineux rouge LEARN
s'allume. Il reste allumé pendant environ 15 secondes. Une
télécommande doit être ajoutée ou supprimée tandis que
la lumière rouge de LEARN est toujours sur.
2 Envoyer un signal à partir de la télécommande à ajouter.
L'ouverture de la lumière et lumière rouge clignote une fois si
une télécommande est ajoutée, ou l'ouverture de la lumière et
lumière rouge clignote quatre fois si une télécommande est
supprimée.
3 Recommencer les opérations des étapes 1 et 2 pour ajouter
des télécommandes supplémentaires.
Invalidation de toutes les télécommandes
1 Appuyer sur le bouton LEARN (MÉMORISATION) du système
de motorisation pendant au moins 10 secondes.
2 Relâcher le bouton LEARN. Le voyant lumineux rouge
LEARN clignote trois fois pour indiquer que toutes
les télécommandes ont été effacées de la mémoire du
système de motorisation. Le voyant lumineux rouge LEARN
s'éteint puis se rallume pendant environ 15 secondes. On peut
alors ajouter une télécommande pendant ce temps en suivant
les instructions de l'étape 2 ci-dessus.
Essais
1 Avant d'essayer la télécommande, redresser le fil blanc servant
d'antenne au système de motorisation pour qu'il pointe vers le haut.
2 Se tenir éloigné de la porte, appuyer sur le bouton de la
télécommande et vérifier que le système de motorisation est
activé.
Remplacement des piles d'une télécommande
Lorsque le voyant lumineux rouge de la télécommande brille
faiblement ou manque de s'allumer complètement quand on active la
commande, ceci indique que les piles ont besoin d'être remplacées.
1 Ouvrir le boîtier de la télécommande et sortir la carte de circuits
intégrés.
2 Remplacer les piles usées par deux piles de type 2032.
3 Réassembler la télécommande.
3 E ntretien du système de motorisation de
la porte de garage
Les conditions atmosphériques peuvent affecter le fonctionnement
de la porte, ce qui peut nécessiter un nouveau réglage du
système de motorisation. Les portes peuvent gonfler et devenir
plus lourdes pendant les périodes humides, les charnières et les
rouleaux peuvent se gripper pendant les périodes de froid. Pour
assurer la sécurité du fonctionnement de la porte, effectuer les
essais suivants, y compris toutes les étapes supplémentaires
décrites ci-dessous.
Tous les mois
1 Lorsque la porte est fermée, tirer sur la poignée de dégagement
rouge pour déconnecter le système de motorisation de la
porte.
2 De l'extérieur du garage, ouvrir la porte en grand, manuellement
et lentement, puis la refermer totalement. Observer s'il
se produit un grippage, une adhérence ou un frottement
quelconque. La porte doit se déplacer régulièrement dans les
deux directions.
3 Soulever la porte du garage environ jusqu'à mi-course.
Relâcher la porte avec précautions pour voir si elle se tient en
équilibre. La porte devrait demeurer en place. Fermer la porte.
� REMARQUE : Si la porte du garage est déséquilibrée ou si
son déplacement n'est pas régulier, la faire ajuster ou réparer
par un professionnel qualifié.
4 Pour reconnecter le système de motorisation, faire pivoter
le levier de dégagement vers le haut. Soulever la porte
manuellement jusqu'à ce que le système de motorisation se
reconnecte.
5 Effectuer l'essai du faisceau de sécurité (section 4).
6 Effectuer l'essai de sécurité par inversion du mouvement de la
porte tel que décrit aux étapes 4 à 6 de la section 6.
Après une intervention de service sur le système
de motorisation
1 Effectuer l'essai du faisceau de sécurité (section 4).
2 Exécuter les réglages du limiteur de course à l'ouverture et à la
fermeture (section 5).
3 Effectuer la totalité des essais de sécurité concernant la force
de traction de la porte (section 6).
Tous les 6 mois
Vérifier la tension de la courroie ou de la chaîne.
• Pour les rails à entraînement par courroie, examiner la longueur
du ressort de tension dans le bloc voyageur. Le ressort doit
avoir environ 2,5 cm de long.
• Pour les rails à entraînement par chaîne, examiner l'espacement
entre le tendeur et le rail. Le tendeur doit se trouver légèrement
au-dessus du rail.
� REMARQUE : Une tension trop forte ou trop faible sur la
chaîne provoque le bruit excessif de la roue dentée.
Réglage de la chaîne
Le cas échéant, effectuer les opérations des étapes suivantes
pour régler la chaîne :
1 Maintenir le tendeur à l'aide d'un tournevis plat et desserrer
les deux écrous de blocage avec une clé de 7/16 de pouce
(110 mm).
2 Tourner le tendeur pour ajuster la tension de la chaîne. Régler
la chaîne jusqu'à ce que le tendeur se trouve légèrement
au-dessus du rail.
3 Maintenir le tendeur à l'aide d'un tournevis plat et revisser
les deux écrous de blocage avec une clé de 7/16 de pouce
(110 mm).
Réglage de la courroie
Le ressort de tension dans le bloc voyageur maintient la courroie
tendue. Le réglage en usine de la longueur du ressort est de
2,3 cm. Si le ressort est plus long que 2,5 cm, ajuster la courroie.
1 Maintenir le bloc voyageur de manière à ce que la roue de
réglage soit visible à travers la grande fente.
2 À l'aide d'un tournevis plat, tourner la roue de réglage pour
comprimer le ressort de tension jusqu'à ce qu'il atteigne une
longueur comprise entre 2,3 cm et 2,5 cm.
Tous les ans
Vérifier le besoin de lubrification des parties métalliques de la
NOTICE
,
porte. Lubrifier les charnières, les rouleaux et les roulements
PULL DOWN ON HANDLE
conformément aux procédures recommandées par le fabricant
de la porte.
PRÉPARATION POUR L'AJOUT D'UNE TÉLÉCOMMANDE
2
1
APPUYER SUR
LE VOYANT LUMINEUX LEARN S'ALLUME
LE BOUTON
PENDANT 15 SECONDES, IL FAUT AJOUTER
LEARN
LA TÉLÉCOMMANDE PENDANT QUE LE
(MÉMORISATION)
VOYANT LUMINEUX LEARN EST ALLUMÉ
AJOUT D'UNE TÉLÉCOMMANDE
1 ENVOYER UN SIGNAL
À PARTIR D'UNE
TÉLÉCOMMAND E
2
L'OUVERTURE DE LA LUMIÈRE ET
LUMIÈRE ROUGE CLIGNOTE UNE FOIS
SI UNE TÉLÉCOMMANDE EST AJOUTÉE,
SAISIR UN CODE OU L'OUVERTURE DE LA LUMIÈRE ET
ET APPUYER SUR
LUMIÈRE ROUGE CLIGNOTE QUATRE
APPUYER
- OU -
START/STOP FOIS SI UNE TÉLÉCOMMANDE EST
SUR UN
(DÉMARRAGE/ARRÊT)
BOUTON
INVALIDATION DE TOUTES LES TÉLÉCOMMANDES
1 APPUYER SUR LE BOUTON LEARN
(MÉMORISATION) PENDANT AU
MOINS 10 SECONDES
2
LE VOYANT LUMINEUX
LEARN CLIGNOTE TROIS
FOIS POUR INDIQUER
QUE TOUTES LES
TÉLÉCOMMANDES ONT
ÉTÉ INVALIDÉES
REMPLACEMENT DES PILES D'UNE TÉLÉCOMMANDE
1
2
FAIRE TOURNER UNE PIÈCE
SOULEVER LE
DE MONNAIE DANS LA
DESSUS DU
FENTE POUR OUVRIR
BOÎTIER
LE BOÎTIER
3
ENLEVER LA CARTE
REMARQUE : LA CARTE DE CIRCUITS NE S'ADAPTE QUE
DE CIRCUITS AVEC
D'UNE SEULE MANIÈRE DANS LE BOÎTIER.
PRÉCAUTIONS
ALIGNER LE MONTANT EN PLASTIQUE DU
BOÎTIER SUR LE TROU DE LA CARTE DE CIRCUIT
5
4
INSÉRER DEUX NOUVELLES
PILES DE TYPE 2032, LE
SORTIR LES PILES
CÔTÉ PLUS ORIENTÉ VERS
USÉES ET S'EN DÉBARRASSER
RÉGLEMENTAIREMENT LE HAUT, PUIS RÉASSEMBLER
L'UNITÉ
AVERTISSEMENT
Les pièces métalliques de la porte de garage
(ressorts, câbles, pattes de fixation, poulies, etc.)
sont soumises à d'extrêmes pressions et forces
de compression et de traction. NE PAS TENTER DE
DESSERRER, DE SERRER OU D'AJUSTER CES PIÈCES.
APPELER UN INSTALLATEUR DE PORTE DE GARAGE
PROFESSIONNEL ET QUALIFIÉ !
AVERTISSEMENT
Le système de motorisation de la porte de garage ne doit
être ni installé ni utilisé sur une porte déséquilibrée.
Le capteur interne de la force de traction de la porte
ne fonctionnera pas convenablement sur une porte
déséquilibrée. Un risque de dommages corporels
graves et même de mort peut en résulter.
DÉCONNEXION DE POUR RECONNECTER LE
LA MOTORISATION SYSTÈME DE MOTORISATION
TIRER SUR LA POIGNÉE
DE DÉGAGEMENT
FAIRE PIVOTER LE LEVIER
ROUGE POUR
VERS LE HAUT ET
DÉCONNECTER LE
IF DOOR BECOMES OBSTRUCTED
SOULEVER OU
SYSTÈME DE
ABAISSER LA PORTE POUR
MOTORISATION NOTICE
IF DOOR BECOMES OBSTRUCTED ,
PULL DOWN ON HANDLE
RECONNECTER LA MOTORISATION
DE LA PORTE
VÉRIFICATION DE L'ÉQUILIBRAGE DE LA PORTE
LA PORTE DOIT ÊTRE
ÉQUILIBRÉE ET NE
DOIT NI SE SOULEVER
NI S'ABAISSER
AVERTISSEMENT
Il faut toujours accomplir la totalité des essais de
sécurité concernant la force de traction de la porte
(voir section 6) après avoir effectué des réglages
quelconques sur le système de motorisation.
ESSAI DE SÉCURITÉ CONCERNANT L'INVERSION DU MOUVEMENT DE LA PORTE
FAIRE L'ESSAI AVEC UN PETIT
OBSTACLE
LA PORTE DOIT INVERSER SA
DIRECTION DANS LES DEUX
SECONDES SUIVANT LE CONTACT
AVEC UN MADRIER DE 5 CM X 10 CM
MADRIER DE 5 CM X 10 CM GISANT
À PLAT SOUS LE CENTRE DE
LA PORTE
RÉGLAGE D'UN ENTRAÎNEMENT PAR CHAÎNE
TOURNER
LE TENDEUR
ÉCROUS DE LA CHAÎNE
SE RESSERRE
BLOCAGE DU
LA CHAÎNE
TENDEUR
SE DÉTEND
LES ÉCROUS SE
DESSERRENT
VERS LA TÊTE DU
SYSTÈME DE
MAINTENIR LE TENDEUR
MOTORISATION
À L'AIDE D'UN TOURNEVIS
LES ÉCROUS
PLAT POUR COMPENSER
SE RESSERRENT
LES ÉCROUS
RÉGLAGE D'UN ENTRAÎNEMENT
MESURER LA LONGUEUR DU
RESSORT DE TENSION
PAR COURROIE
ROUE DE RÉGLAGE
BLOC VOYAGEUR
DESSERRAGE
RESSERRAGE
TOURNER LA ROUE DE RÉGLAGE JUSQU'À
CE QUE LA LONGUEUR DU RESSORT DE
TENSION ATTEIGNE ENVIRON 2,5 CM.
SUPPRIMÉE
NOTICE
,
PULL DOWN ON HANDLE
