4. Câblage au programmateur des électrovannes, du relais
de démarrage de pompe et de la vanne maîtresse
A. Câblage des électrovannes
Remarque: Si la distance entre le programmateur d'arrosage et
les vannes est inférieure à 210 m (700'), utilisez du câble Orbit®
ou du câble thermostatique à gaine plastique de 20 (AWG) pour
connecter le programmateur d'arrosage aux vannes. Si la distance
est supérieure à 210 m ( 700 '), utilisez du câble de 16 (AWG).
• Prenez le câble, dénudez 12 mm (1/2") d'isolant
plastique à l'extrémité de chaque fil.
• Raccordez le commun (d'habitude de couleur blanche) à
l'un des fils du solénoïde de chacune des vannes.
Important: Tous les fils doivent être reliés au moyen d'écrous,
de soudure et/ou de ruban vinyle. Pour une meilleure protection
des connexions imperméables, employez un capuchon de graisse
Orbit
®
.
• Ensuite reliez le deuxième fil du solénoïde de chaque
vanne à un câble séparé de couleur.
• Pour éviter les risques électriques, seulement une vanne
doit être connectée à chaque station.
Important: Le câble peut être enterré dans le sol ; cependant,
pour une meilleure protection les câbles peuvent être passés dans
un tuyau en PVC et enterrés. Soyez prudent, évitez d'enterrer les
fils dans des endroits où ils pourraient être endommagés lors de
pelletages ou de creusements ultérieurs de tranchées.
14
B. Connexion des fils des vannes au programmateur d'arrosage
• Dénudez 6 mm (1/4") d'isolant plastique à l'extrémité
de chaque câble.
• Déterminez quelle vanne vous voulez connecter à
chaque station. Connectez le fil de chaque vanne (sauf
le fil "Commun") à sa borne (numérotée) en insérant
à fond le fil dénudé dans le trou sous chaque étiquette.
(Voir Illustration 5)
• Reliez le commun (blanc) au connecteur (de couleur
blanche) marqué "COM".
Remarque: N'insérez qu'un fil dans chaque borne. Si plus de
deux câbles "commun" sont nécessaires, raccordez en plusieurs
ensemble pour qu'un seul câble courre dans chacun des deux
connecteurs "Commun".
SENSOR
COM
PUMP
1
2
Station Valves

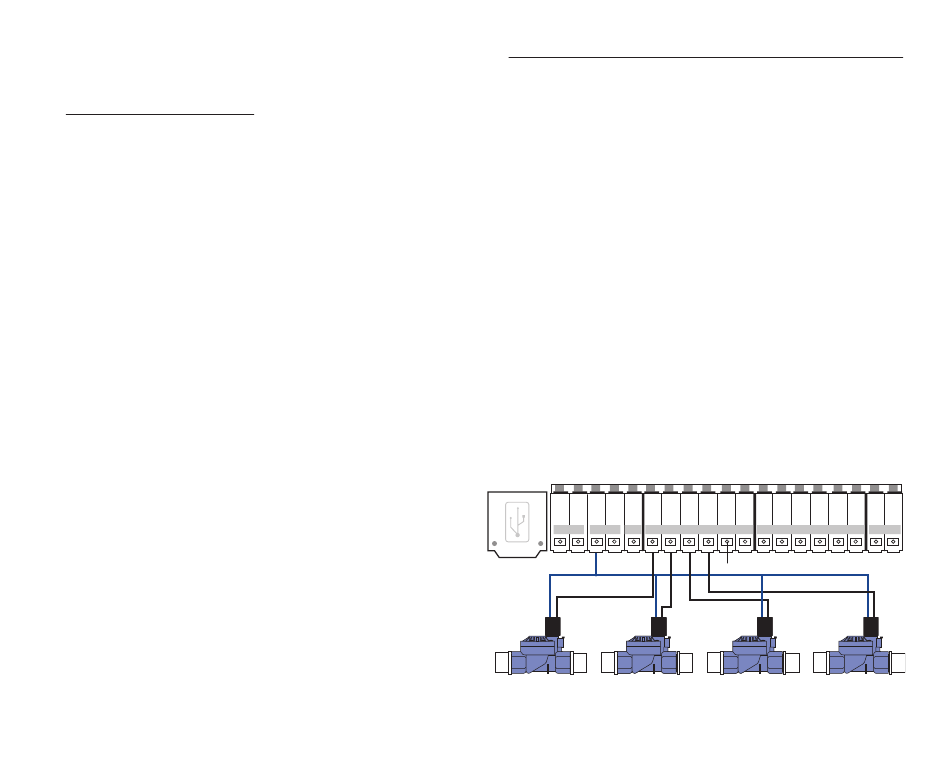

Illustration 5: Connecter les câbles
3
4
5
6
7
8
9
10
11
12
Common Wire
Terminal Button
24 VAC
